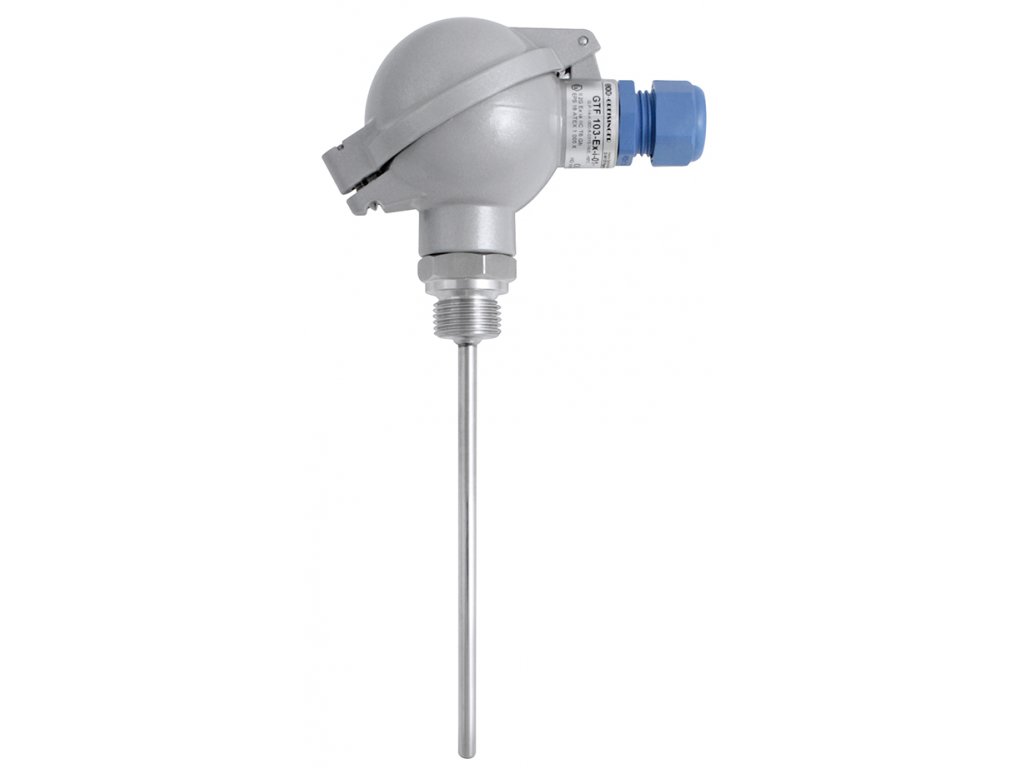

GTF 103-EX Průmyslové snímače teploty (Pt100, Pt1000, TČ typu K) do prostředí Ex (ATEX 100), se závitem a připojovací hlavicí

Detailní popis produktu

Všeobecně:

Izolované teplotní snímače vyrobené z nerezové oceli včetně připojovací hlavice a svorkovnice.

Měřicí vložka je vyměnitelná. Montáž se provádí pomocí separátního svíracího šroubení GKV nebo pomocí závitu, který je přivařen nebo přiletován tvrdou pájkou na jímku snímače. Připojovací hlavice umožňuje instalaci převodníku teploty.

Technické údaje:

Senzory:

Pt100 / Pt1000, plášťový (s keramicky izolovaným senzorem), 4-vodič:

měřicí rozsah: -200 °C ... +100 °C (s ochlazovací jímkou až 600 °C), DIN třída B

typ K, keramicky izolovaný termočlánek (bez příplatku):

měřicí rozsah: -200 °C ... +100 °C (s ochlazovací jímkou až 900 °C), třída 1

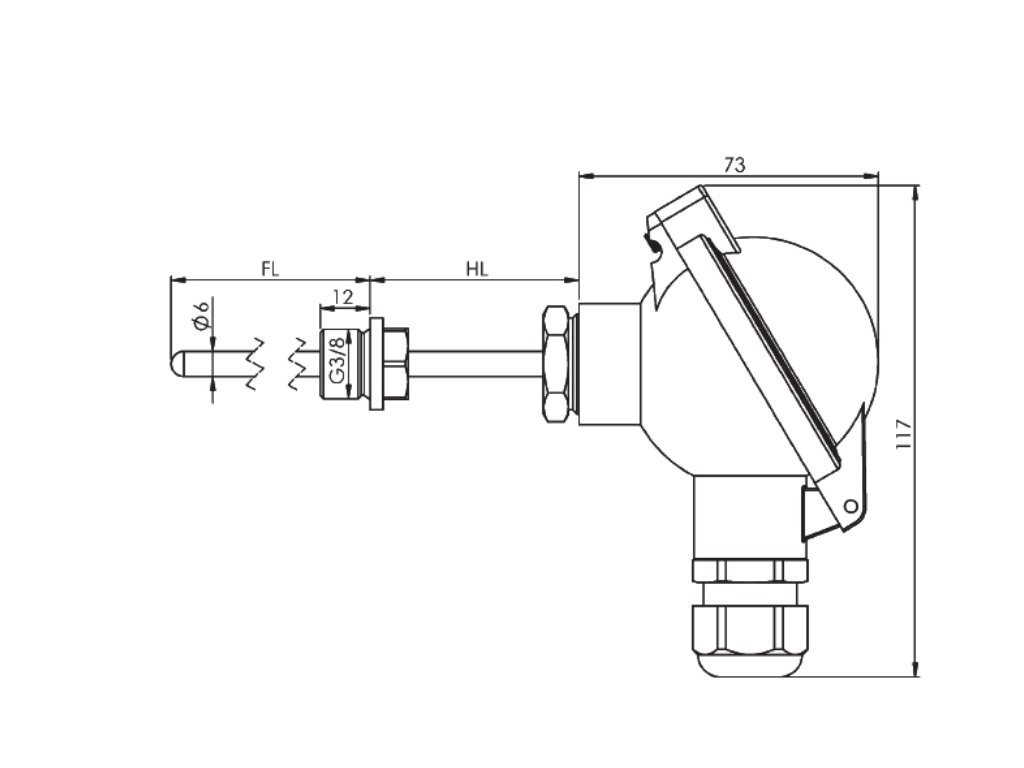

Délka jímky:

do 100 mm (bez příplatku); příplatek za každých započatých 100 mm délky nad 100 mm

Délka ochlazovací jímky (Ø 3 mm, 4 mm, 5 mm):

bez ochlazovací jímky (bez příplatku); příplatek za každých započatých 100 mm délky

Průměr jímky:

3 mm (měřicí vložka není vyměnitelná)

4 mm, 5 mm, 6 mm nebo 8 mm (měřicí vložka je vyměnitelná)

Závit:

G1/2“, G3/8“ (standard) nebo bez závitu (bez příplatku)

G1/8“, G1/4“, G3/4“, M8x1, M10x (za příplatek)

Teplota okolí:

jiskrově bezpečné provedení bez výstupního signálu:

zóny 0 a 20: -20 °C ... +60 °C; zóny 0/1, 1, 2, 20/21, 21, 22: -20 °C ... +80 °C

jiskrově bezpečné provedení s výstupním signálem 4 ... 20 mA:

zóny 0 a 20: -20 °C ... +40 °C; zóny 0/1, 1, 2, 20/21, 21, 22: -20 °C ... +50 °C

provedení se zvýšenou bezpečností:

zóny 1, 2, 21, 22: -20 °C ... +60 °C

Typ ochrany (typ nevýbušného provedení):

„i“: jiskrová bezpečnost (bez příplatku)

„e“: zajištěné provedení (nelze pro zóny 0 a 20)

Prostředí s nebezpečím výbuchu:

snímače jsou vhodné pro zóny 0, 0/1, 1, 2 a/nebo zóny 20, 20/21, 21, 22

Převodník teploty GITT01-Ex (viz strana 157):

výstupní signál 4 ... 20 mA, měřicí rozsah dle přání zákazníka, k dodání pouze ve stupni ochrany „i“ (jiskrově bezpečný)

Svírací šroubení: M8x1, M10x1, G1/4“ a G1/2“, pro průměry snímačů 3 mm, 6 mm nebo 8 mm, viz příslušenství
