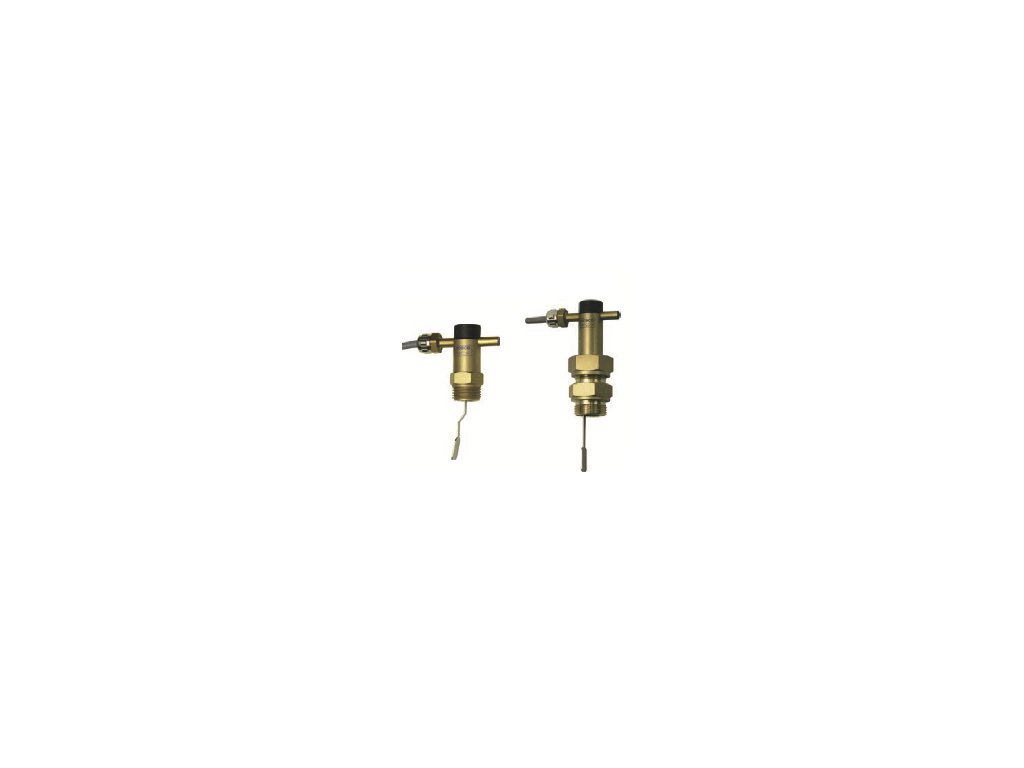

UR1-...HM/HK Hlídač průtoku UR1-...HM/HK
Detailní popis produktu

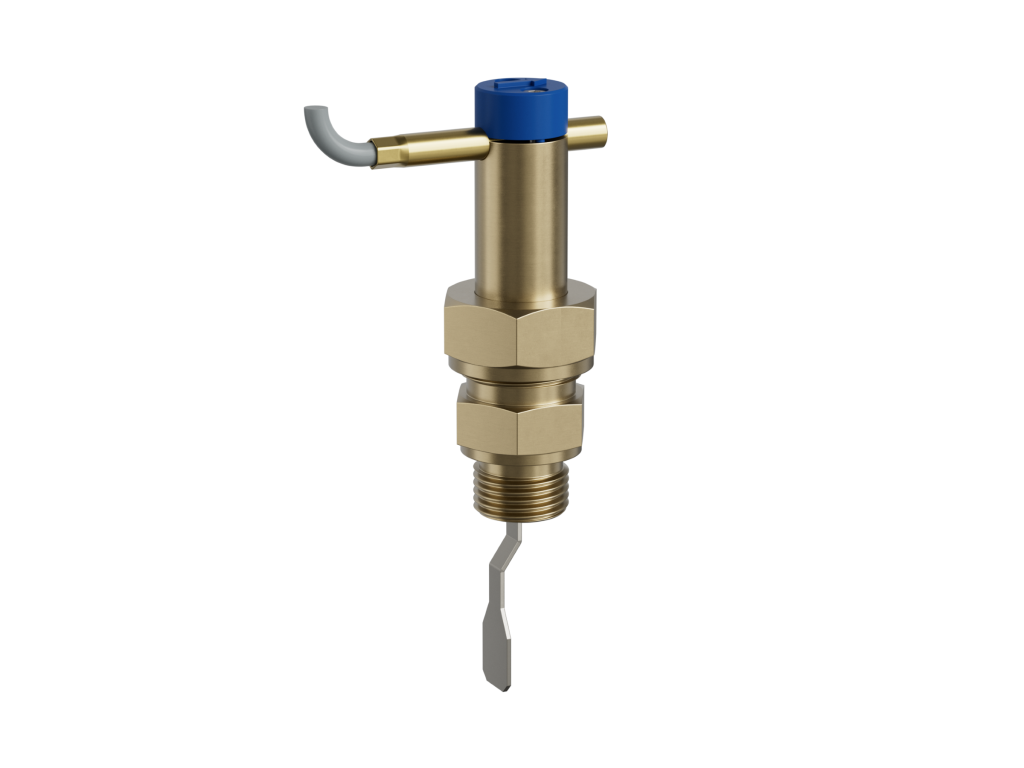

UR1-H hlídač průtoku
Hlídač průtoku UR1-H je navržen pro použití s nominální světlostí DN 32 až 80 a funguje na principu pružinou podporovaného pádla, které magneticky spíná reedový spínač. Tento přístroj je vysoce reprodukovatelný a má nízký tlakový pokles.
Hlavní charakteristiky:
- Nominální světlost: DN 32..80
- Připojení procesu: mosaz/nerezová ocel - závit G 1 1/4..G 1 1/2 nebo G2“..G3“
- Rozsah spínání: 23..118 l/min (max. 600 l/min)
- Hystereze: v závislosti na spínací hodnotě, minimálně ±0,7 l/min
- Tolerance: ±15 % z plné hodnoty
- Tlaková odolnost: PN 25 bar
- Teplota média: -20..+110 °C
- Provozní teplota: -20..+70 °C
- Media: voda, oleje (plyny a agresivní média na požádání)
- Maximální spínací napětí: 230 V AC
- Maximální spínací proud: 1 A
- Výkon spínače: 50 VA
- Délka kabelu: 1,5 m
- Krytí: IP 65
- Ochranná třída: 1 (PE připojení)
Materiály:
- Materiály v kontaktu s médiem:
- Mosazná konstrukce: CW614N, 1.4301, 1.4571, 1.4310, tvrdý ferit, NBR
- Nerezová konstrukce: 1.4305, 1.4571, 1.4301, 1.4310, tvrdý ferit, Viton
- Materiály mimo kontakt s médiem: POM
- Hmotnost:
- UR1-015HM/HK: 0,18 kg
- UR1-032HM/HK: 0,38 kg
Instalace:
Hlídač průtoku by měl být standardně instalován horizontálně s prouděním směrem dovnitř. Není doporučeno umisťovat spínací jednotku pod úroveň. Další instalační pozice jsou možné, ale mohou ovlivnit spínací bod a rozsah.
Nastavení:
Pro nastavení je třeba uvolnit šrouby a posunout trubku spínacího proudu do požadované polohy. Poté je nutné šrouby opět utáhnout. Je možné zvolit mezi normálně uzavřeným (n.c.) a normálně otevřeným (n.o.) režimem.
Objednávání:
Objednávka hlídače průtoku probíhá podle následujících kódů:
- Nominální světlosti: 015 (DN 32..40), 032 (DN 50..80)
- Připojení procesu: H (závit)
- Materiál připojení: M (mosaz), K (nerezová ocel)
- Možnosti spínací jednotky: A (pro spínací jednotku ATEX A-U1.1)
Možnosti:
- Rozsahy spínání pro oleje nebo plyny
- Speciální hodnoty
- Pájené měděné fitinky
- Lepicí PVC fitinky
Při objednávání je nutné specifikovat směr toku, médium a spínací rozsah. Pro oleje je třeba uvést viskozitu, teplotu a označení (např. ISO VG 68). Pro plyny je třeba uvést tlak (relativní nebo absolutní), teplotu a médium (např. vzduch).
Hlídač průtoku UR1-H je ideálním řešením pro spolehlivé měření a kontrolu průtoku v různých aplikacích.
Výběr dodávaných typů:
UR1-015HM
UR1-015HMA
UR1-032HM
UR1-032HMA
UR1-015HK
UR1-015HKA
UR1-032HK
UR1-032HKA
Doplňkové parametry
| Kategorie: | Pádlové GHM |
|---|---|
| Záruka: | 2 roky |
