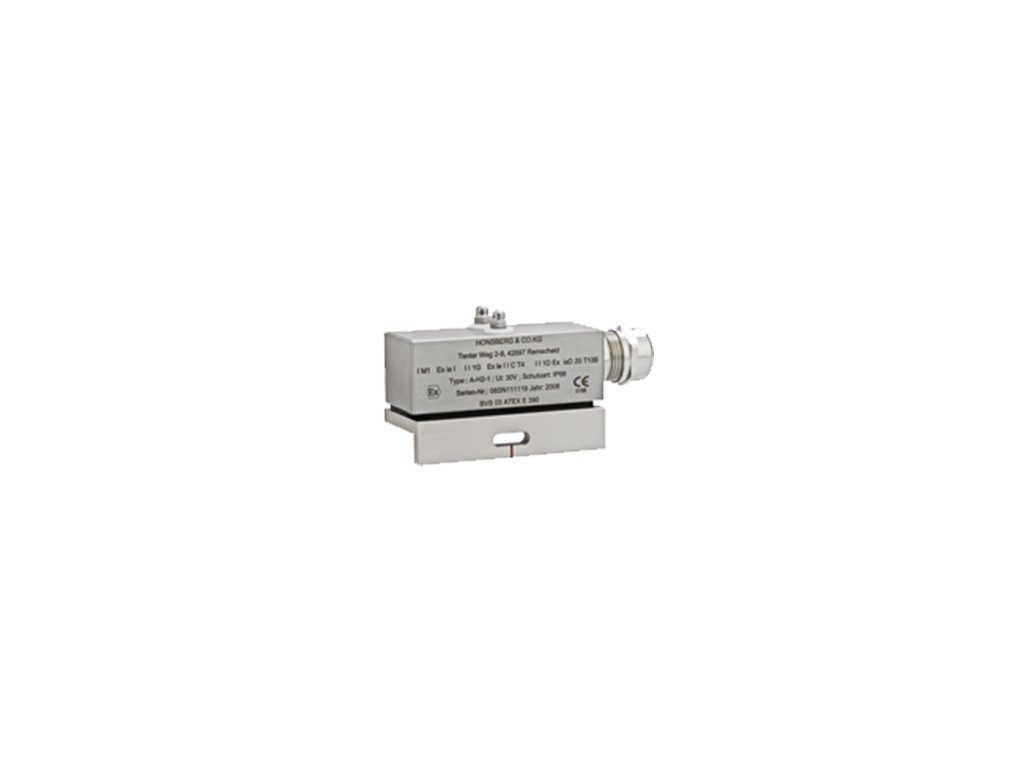

Senseca ATEX A-H2.1 Jiskrově bezpečná spínací hlavice pro hlídače průtoku HD

cena-na-dotaz
Průměrné hodnocení produktu je 5,0 z 5 hvězdiček. 2 hodnocení
0 Kč / ks 0 Kč včetně DPH Měrná cena:
cca 3 týdny
Možnosti doručení
  • pro hlídače průtoku typ HD1/HD2
  • jazýčkové relé
  • schválení ATEX, typ ochrany "i"
  • pro jiskrově bezpečné obvody

Podrobné technické údaje naleznete v katalogovém listu:
 A-H2.1

Detailní informace

Detailní popis produktu

Senseca ATEX A-H2.1 – jiskrově bezpečná spínací hlavice pro hlídače průtoku HD

ATEX A-H2.1 je jiskrově bezpečná spínací hlavice s jazýčkovým relé určená pro mechanické hlídače průtoku řady HD. Je kompatibilní s modely HD1K, HD1KO, HD2K a HD2KO a umožňuje elektrickou signalizaci dosažení nastaveného průtoku v prostředí s nebezpečím výbuchu.

Spínací hlavice je schválena podle ATEX a smí být použita pouze v jiskrově bezpečných elektrických obvodech. Průtok v základním zařízení pohybuje pístem s magnetem. Magnetické pole následně bezkontaktně ovládá Reedův přepínací kontakt ve spínací hlavě. Elektrická část tak zůstává oddělena od měřeného média.

Hlavní výhody

ATEX provedení pro jiskrově bezpečné obvody
Spínací hlava je určena pro použití v jiskrově bezpečných obvodech s vhodným oddělovacím spínacím zesilovačem. Má ATEX schválení BVS 03 ATEX E390 X.
Určeno pro hlídače průtoku HD
A-H2.1 je vhodná pro zařízení HD1K, HD1KO, HD2K a HD2KO. Umožňuje rozšířit mechanický hlídač průtoku o elektrickou signalizaci minimálního, maximálního nebo požadovaného průtoku.
Reedův přepínací kontakt
Magneticky ovládané jazýčkové relé kontakt pracuje jako přepínací kontakt. Reaguje na polohu pístu hlídače průtoku a vytváří spolehlivý elektrický signál při dosažení nastavené hodnoty.
Nastavitelný spínací bod
Spínací bod lze nastavit podélným posunutím spínací hlavy po zařízení HD. Po dosažení požadované polohy se spínací jednotka upevní fixačním šroubem.
Nerezové průmyslové provedení
Těleso spínací hlavy je vyrobeno z nerezové oceli. Posuvná deska je z poniklované mosazi. Konstrukce nabízí odolné řešení pro průmyslové provozy i náročnější prostředí.
Krytí IP65
Krytí IP65 chrání elektrické připojení před prachem a proudem vody. Spínací hlava je proto vhodná pro instalaci v běžných průmyslových podmínkách.
Flexibilní elektrické připojení
K dispozici je provedení se závitovým otvorem M20 × 1,5 pro vlastní kabelovou vývodku nebo varianta s namontovanou kabelovou vývodkou pro kabel o průměru 7 až 13 mm. Připojení se provádí přes vnitřní šroubové svorky.
Teplota média až 120 °C
Spínací hlava je vhodná pro hlídače průtoku pracující s médii o teplotě od −20 do +120 °C. Povolený rozsah teploty okolí je od −20 do +50 °C.

Princip funkce

Hlídač průtoku řady HD reaguje na proudění média pohybem pístu. Magnet integrovaný v pístu vytváří magnetické pole, které ovládá Reedův kontakt v externě umístěné spínací hlavě. Po dosažení nastaveného průtoku kontakt změní svůj stav a předá signál do nadřazeného řídicího, signalizačního nebo bezpečnostního obvodu.

Díky bezkontaktnímu magnetickému přenosu není elektrický kontakt v přímém kontaktu s médiem. Spínací hlava může být použita pro signalizaci průtoku, ochranu čerpadel nebo kontrolu správné funkce chladicích, mazacích a procesních okruhů.

Provedení a možnosti objednání

Spínací hlava je dostupná ve čtyřech variantách podle umístění elektrického připojení a zvoleného způsobu kabelového vstupu. Lze zvolit připojení na vstupní nebo výstupní straně hlídače průtoku, se závitovým otvorem M20 × 1,5 nebo s osazenou kabelovou vývodkou.

Objednací číslo Provedení
489129 Závitový otvor na vstupní straně
489130 Závitový otvor na výstupní straně
489131 Kabelová vývodka na vstupní straně
489132 Kabelová vývodka na výstupní straně

Požadavky pro bezpečné použití

Spínací hlava smí být provozována pouze v jiskrově bezpečných obvodech. Je nutné zajistit, aby nebyly překročeny povolené hodnoty napětí a proudu. Maximální délka kabelu je 5 m.

Při připojení kontaktu musí být do série zapojena odpovídající zátěž. U kapacitní, indukční nebo světelné zátěže je nutné použít vhodný ochranný obvod. Při použití s hlídači průtoku HD1KO nebo HD2KO neotevírejte zobrazovací část v prostředí s nebezpečím výbuchu, protože obsahuje plastové díly.

Typické oblasti použití

  • Kontrola průtoku v zónách s nebezpečím výbuchu
  • Ochrana čerpadel proti nedostatečnému průtoku
  • Signalizace průtoku v chladicích a mazacích okruzích
  • Průmyslové procesy s požadavkem na jiskrově bezpečný obvod
  • Hlídání mezních hodnot průtoku v technologických zařízeních

Základní technické parametry

Typ zařízení Jiskrově bezpečná ATEX spínací hlava pro hlídač průtoku
Označení ATEX A-H2.1
Kompatibilní zařízení HD1K, HD1KO, HD2K, HD2KO
Typ kontaktu Reedův přepínací kontakt
Maximální spínací napětí 30 V
Maximální spínací proud 1 A
ATEX schválení BVS 03 ATEX E390 X
Označení ochrany I M1 Ex ia I Ma; II 1G Ex ia IIC T4 Ga; II 1D Ex ia IIIB T200135°C Da
Elektrické připojení Závit M20 × 1,5 nebo kabelová vývodka pro kabel Ø 7–13 mm; vnitřní šroubové svorky
Krytí IP65
Materiál tělesa Nerezová ocel
Materiál posuvné desky Poniklovaná mosaz
Teplota média −20 až +120 °C
Teplota okolí −20 až +50 °C
Maximální délka kabelu 5 m
Hmotnost 0,35 kg



ATEX A-H2.1 je odolná spínací hlava pro bezpečnou elektrickou signalizaci průtoku s hlídači průtoku řady HD v aplikacích s požadavkem na jiskrovou bezpečnost.

Doplňkové parametry

Kategorie: Pístové (konstrukce inline) GHM
Záruka: 2 roky
