GTF 102 Zakázkový snímač teploty Pt100 / Pt1000 / termočlánek typu K se závitem

cena-na-dotaz
1 hodnocení
Značka: GREISINGER
1 Kč / ks 1,21 Kč včetně DPH
cca 2 týdny
Možnosti doručení



Měřicí rozsah: -200 ... +1150 °C (závislý na zvolené konfiguraci)

Podrobné technické údaje naleznete v katalogovém listu:
GTF102

Základní orientační cena: od 1800 Kč bez DPH

Detailní informace

Detailní popis produktu

Všeobecně:

GTF 102 je snímač teploty, který je kompletně vyráběn dle požadavku zákazníka. Díky své robustní konstrukci je GTF 102 vhodný pro použití k trvalému měření vysokých teplot vzduchu, plynů a kapalin.

Měření teploty je prováděno pomocí termočlánků NiCr-Ni (typ K) nebo odporových senzorů teploty Pt100 popř. Pt1000. Snímač je dodáván standardně včetně závitu, kabelového nátrubku a 1 m dlouhého silikonového kabelu s volnými konci vodičů.

Technické údaje:

Senzor: Pt100 (2- / 3- nebo 4-vodič), Pt1000 (2- / 3- nebo 4-vodič), NiCr-Ni (typ K)
Přesnost (standard): Pt100 / Pt1000: DIN třída B; NiCr-Ni: třída 1
Materiál jímky: nerezová ocel V4A (1.4404)
Materiál závitu: nerezová ocel
Připojovací kabel: standard: silikonový kompenzační kabel, volné konce vodičů, délka 1 m (volitelně až 200 m), s nerezovou spirálovou ochranou vývodu kabelu

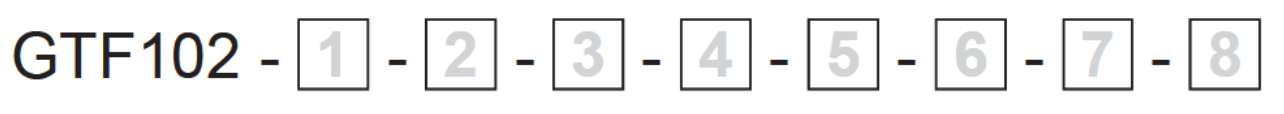

1.

Senzor



P2

Pt100 (2-vodič)



P3

Pt100 (3-vodič)



P4

Pt100 (4-vodič)



T2

Pt1000 (2-vodič)



T3

Pt1000 (3-vodič)



T4

Pt1000 (4-vodič)



K

typ K (NiCr-Ni)

2.

Přesnost senzoru



A

DIN třída A



B

DIN třída B



D

DIN třída AA (1/3 DIN třída B)



Z

1/10 DIN třída B



1

třída 1

3.

Měřicí rozsah MB



MB1

-50 ... +200 °C



MB2

-50 ... +400 °C



MB3

-50 ... +600 °C

4.

Průměr jímky snímače D



15

Ø 1,5 mm



22

Ø 2,2 mm, plášť jímky: tuhý



30

Ø 3 mm



30M

Ø 3 mm, plášť jímky: tuhý v délce ~30 mm a dále ohebný



40

Ø 4 mm



50

Ø 5 mm



60

Ø 6 mm



80

Ø 8 mm

5.

Délka jímky snímače EL



0100

100 mm



0150

150 mm



0250

250 mm



0500

500 mm



1000

1000 mm

6.

Závit snímače



G1

G ½ (standard)



G2

G ¼



G3

G ¾



G4

G ⅛



G5

G ⅜



M5

M5



M6

M6



M8

M8



M08

M8x1



M0

M10



M01

M10x1

7.

Typ a délka kabelu L



L01-P

PVC kabel o délce 1 m, -20 ... +105 °C





přídavná délka (každý 1 m přídavné délky za příplatek)



L01-S

silikonový kabel o délce 1 m, -50 ... +200 °C





přídavná délka (každý 1 m přídavné délky za příplatek)



L01-G

kabel se skelnou izolací o délce 1 m, -50 ... +400 °C





přídavná délka (každý 1 m přídavné délky za příplatek)



L01-T

teflonový kabel o délce 1 m, -200 ... +250 °C





přídavná délka (každý 1 m přídavné délky za příplatek)



L01-P

PVC kabel o délce 1 m, -20 ... +70 °C





přídavná délka (každý 1 m přídavné délky za příplatek)

8.

Připojovací konektor snímače



MD

4-pólový konektor Mini-DIN



NT

NST 1200 beztermonapěťový plochý konektor, typ K



NU

NKU 1200 beztermonapěťová kabelová zásuvka



BS2

2x banánkový konektor Ø 4 mm





volné konce vodičů



M8B

konektor M8 (pro připojení k EASYLOG s volbou AFK)



BNC

konektor BNC





Doplňkové parametry

Kategorie: Průmyslové snímače Pt1000
Záruka: 1 rok
