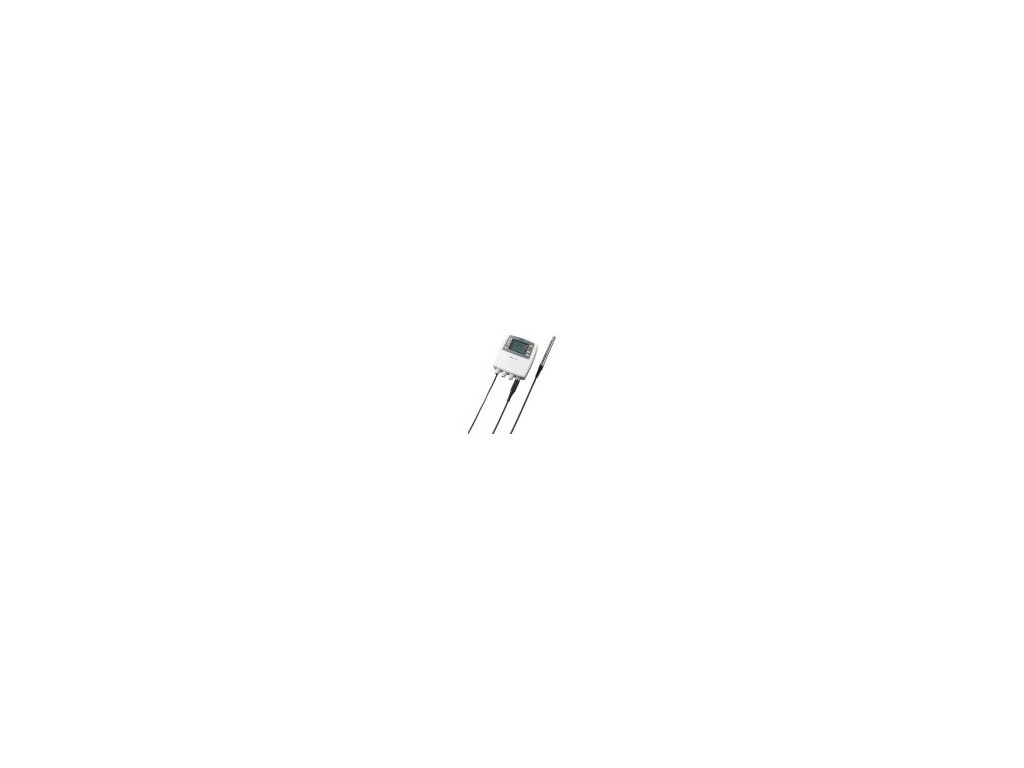

Senseca HD2817T Převodník teploty a vlhkosti s grafickým displejem, 3 výstupy a dataloggerem

cena-na-dotaz
Neohodnoceno
1 Kč / ks 1,21 Kč včetně DPH Měrná cena:
cca 3 týdny
Možnosti doručení

Senseca HD2817T je převodník, indikátor a regulátor ON/OFF pro teplotu a relativní vlhkost s podsvíceným grafickým LCD displejem. Měří teplotu Pt100 v rozsahu −50 až +200 °C a relativní vlhkost 0 až 100 % RH; dále počítá rosný bod, teplotu vlhkého teploměru, absolutní vlhkost a směšovací poměr. Má tři konfigurovatelné analogové výstupy, RS232/RS485, datalogger až pro 9 000 záznamů, volitelné reléové výstupy a vyměnitelnou sondu SICRAM2 s uloženými kalibračními daty.

Podrobné technické údaje naleznete v katalogovém listu:
 HD2717T

Detailní informace

Detailní popis produktu

Senseca HD2817T – převodník teploty a vlhkosti s grafickým displejem

Senseca HD2817T je profesionální převodník, indikátor a regulátor ON/OFF pro průběžné měření teploty a relativní vlhkosti. Je určen pro průmyslové provozy, HVAC aplikace, laboratoře, sklady, čisté prostory, archivy, muzea, výrobní technologie, datová centra a systémy automatizace budov.

Přístroj měří teplotu pomocí senzoru Pt100 v rozsahu −50 až +200 °C a relativní vlhkost v rozsahu 0 až 100 % RH. Z naměřených hodnot dopočítává rosný bod, teplotu vlhkého teploměru, absolutní vlhkost a směšovací poměr.

Hlavní předností modelu HD2817T je velký podsvícený grafický LCD displej 128 × 64 pixelů. Umožňuje současně zobrazit až tři naměřené nebo vypočtené veličiny, případně jejich průběh v reálném čase formou grafu.

Převodník používá vyměnitelnou, z výroby kalibrovanou sondu s paměťovým modulem SICRAM2. Kalibrační údaje jsou uloženy přímo v sondě, takže ji lze v místě instalace vyměnit prakticky bez přerušení procesu. Přístroj nabízí tři analogové výstupy, komunikaci RS232/RS485, datalogger s kapacitou 9 000 záznamů a volitelné reléové výstupy pro regulaci či alarm.

Klíčové vlastnosti

Podsvícený grafický LCD displej převodníku teploty a vlhkosti Grafický LCD displej s průběhem hodnot
Podsvícený grafický displej s rozlišením 128 × 64 pixelů zobrazuje až tři hodnoty současně nebo graf jejich vývoje v reálném čase. Umožňuje rychlou místní kontrolu aktuálního stavu měřeného prostředí.
Vyměnitelná sonda teploty a vlhkosti s pamětí kalibračních údajů SICRAM2 Vyměnitelná sonda s pamětí SICRAM2
Sonda uchovává své kalibrační údaje v modulu SICRAM2. Výměnu lze provést přímo v instalaci s minimálním přerušením monitoringu; původní sondu je možné následně odeslat ke kalibraci nebo servisu.
Tři konfigurovatelné analogové výstupy a komunikace RS232 RS485 Tři analogové výstupy a sériová komunikace
Tři nezávisle konfigurovatelné analogové výstupy lze nastavit jako 0–20 mA, 4–20 mA, 0–10 V DC nebo 2–10 V DC. Hlavní port RS232/RS485 a pomocný port RS232C umožňují propojení s PLC, počítačem i monitorovací sítí.
Integrovaný datalogger pro devět tisíc záznamů teploty vlhkosti a stavu výstupů Integrovaný datalogger pro 9 000 záznamů
Kruhová paměť umožňuje uložit až 9 000 záznamů v maximálně 256 relacích. Přístroj ukládá všechny parametry i stav výstupů v intervalech od 1 sekundy do 4 minut.

Co převodník měří a vyhodnocuje

Měřené a vypočtené veličiny
Teplota Teplota měřená senzorem Pt100 v rozsahu −50 až +200 °C.
Relativní vlhkost Relativní vlhkost v rozsahu 0 až 100 % RH.
Rosný bod Vypočtená teplota rosného bodu pro vyhodnocení rizika kondenzace.
Teplota vlhkého teploměru Vypočtená teplota vlhkého teploměru.
Absolutní vlhkost Vypočtené množství vodní páry v objemu vzduchu v rozsahu 0 až 600 g/m³.
Směšovací poměr Vypočtený poměr hmotnosti vodní páry k hmotnosti suchého vzduchu v rozsahu 0 až 2 000 g/kg.

Vyměnitelné sondy

Typ sondy Provedení
S.TV Svislá sonda z nerezové oceli AISI 304, délka stonku 130 mm.
S.TO1 / S.TO2 Vodorovná sonda z nerezové oceli AISI 304, délka stonku 135 mm nebo 335 mm.
S.TC Kabelová sonda se stonkem 135 mm nebo 335 mm, kabel 2 m, 5 m nebo 10 m; materiál AISI 304, AISI 304 HT nebo PBT podle provedení.
S.TC2.480.2 / S.481.2 Speciální kabelové sondy pro měření vlhkosti a rosného bodu ve stlačeném vzduchu nebo potrubí.

Analogové výstupy a komunikace

Rozhraní Charakteristika
Analogový výstup 1 až 3 Tři samostatně konfigurovatelné výstupy 0–20 mA, 4–20 mA, 0–10 V DC nebo 2–10 V DC; lze jim přiřadit měřené i vypočtené veličiny.
RS232 / RS485 Hlavní víceúčelový sériový port pro připojení počítače nebo sítě zařízení.
Pomocný RS232C Pomocné rozhraní pro dočasné připojení počítače, konfiguraci a stažení záznamů.

Reléové varianty

Provedení s reléovým modulem obsahuje dva pracovní přepínací reléové výstupy SPDT pro regulaci ON/OFF a jeden alarmový výstup SPST NO. Relé lze nastavit podle požadavků konkrétní aplikace.

Hlavní výhody

  • Převodník, indikátor a regulátor ON/OFF pro teplotu a relativní vlhkost.
  • Podsvícený grafický LCD displej 128 × 64 pixelů.
  • Zobrazení až tří hodnot současně nebo jejich grafu v reálném čase.
  • Vyměnitelná z výroby kalibrovaná sonda s modulem SICRAM2.
  • Výměna sondy s minimálním přerušením provozu.
  • Měření teploty Pt100 v rozsahu −50 až +200 °C.
  • Měření relativní vlhkosti v rozsahu 0 až 100 % RH.
  • Přesnost teploty ±0,25 °C.
  • Přesnost relativní vlhkosti ±1,5 % RH při 0 až 90 % RH a +15 až +35 °C.
  • Výpočet rosného bodu, teploty vlhkého teploměru, absolutní vlhkosti a směšovacího poměru.
  • Tři nezávisle konfigurovatelné analogové výstupy.
  • Výstup 0–20 mA, 4–20 mA, 0–10 V DC nebo 2–10 V DC.
  • Komunikace RS232C a RS485 Multidrop.
  • Pomocný port RS232C pro konfiguraci a stažení dat.
  • Integrovaný datalogger až pro 9 000 záznamů v maximálně 256 relacích.
  • Nastavitelný interval ukládání od 1 sekundy do 4 minut.
  • Volitelné dva pracovní reléové výstupy a alarmové relé.
  • Napájení 24 V AC/DC nebo 90 až 240 V AC podle provedení.
  • Krytí IP65.

Technické parametry

Technická specifikace Senseca HD2817T
Typ přístroje Převodník, indikátor a regulátor ON/OFF teploty a relativní vlhkosti s grafickým displejem
Měřené veličiny Teplota Pt100 a relativní vlhkost
Vypočtené veličiny Rosný bod, teplota vlhkého teploměru, absolutní vlhkost a směšovací poměr
Měřicí rozsah teploty −50 až +200 °C
Přesnost teploty ±0,25 °C
Měřicí rozsah relativní vlhkosti 0 až 100 % RH
Přesnost relativní vlhkosti ±1,5 % RH při 0 až 90 % RH; ±2 % RH mimo tento rozsah, při +15 až +35 °C
Doba odezvy Přibližně 3 minuty se standardním filtrem při +20 °C a rychlosti proudění 0,5 m/s
Grafický displej Podsvícený LCD, 128 × 64 pixelů
Analogové výstupy 3× samostatně konfigurovatelný: 0–20 mA, 4–20 mA, 0–10 V DC nebo 2–10 V DC
Rozlišení a přesnost analogových výstupů 16 bitů; ±0,05 % z plného rozsahu při +20 °C
Sériová komunikace Hlavní port RS232C / RS485 Multidrop a pomocný port RS232C
Přenosová rychlost 9 600 baud; dočasně 57 600 baud
Datalogger Až 9 000 záznamů v maximálně 256 relacích, kruhová paměť
Interval záznamu 1, 2, 5, 10, 20 nebo 60 sekund; 2 nebo 4 minuty
Volitelná relé 2× pracovní relé SPDT a 1× alarmové relé SPST NO; zatížení 3 A / 250 V AC při odporové zátěži
Napájení 24 V AC/DC ±10 % nebo 90 až 240 V AC, 50 až 60 Hz, podle provedení
Provozní podmínky −20 až +60 °C; 0 až 90 % RH bez kondenzace
Krytí IP65

Objednací varianty

Objednací znak Význam
T Model pro svislou sondu S.TV nebo kabelovou sondu S.TC.
TO Model pro vodorovnou sondu S.TO.
D Grafický LCD displej.
0 / R Provedení bez relé / s reléovými výstupy.
Bez přípony /24 Napájení 90 až 240 V AC / napájení 24 V AC/DC.

Vhodné použití

  • HVAC, automatizace budov a řízení vnitřního klimatu.
  • Průmyslové a výrobní technologie.
  • Laboratoře, čisté prostory a farmaceutické provozy.
  • Sklady, archivy, muzea a depozitáře.
  • Datová centra, serverovny a technické místnosti.
  • Monitoring rosného bodu a prevence kondenzace.
  • Měření vlhkosti ve stlačeném vzduchu a potrubí se specializovanou sondou.
  • Regulace ON/OFF a alarmové funkce s reléovou variantou.
  • PLC, SCADA a nadřazené systémy s analogovými vstupy.
  • Síťové monitorovací systémy s komunikací RS485.

Instalace a provoz

Před připojením napájení osazujte pouze kompatibilní sondu s modulem SICRAM2. Podle instalace zvolte svislou sondu S.TV, vodorovnou sondu S.TO nebo kabelovou sondu S.TC. Snímač instalujte do místa s reprezentativními podmínkami měřeného vzduchu, mimo zdroje tepla, studené stěny, přímé sluneční záření, výdechy vzduchotechniky a lokální zdroje vlhkosti.

Pro připojení k řídicímu systému nastavte typ a přiřazení všech tří analogových výstupů. Pro síť více přístrojů použijte rozhraní RS485; pomocný port RS232C je určen zejména pro lokální konfiguraci a přenos uložených dat do počítače.

Volitelné reléové výstupy nastavte pro požadovanou funkci regulace nebo alarmu. Při dlouhodobém provozu pravidelně kontrolujte stav filtru sondy a plánujte periodickou kalibraci podle požadavků dané aplikace.

Upozornění: Před objednáním vyberte typ kompatibilní sondy, variantu s relé nebo bez relé a požadované napájení. Ověřte také kompatibilitu analogových vstupů, komunikačního rozhraní a provozních podmínek instalace.

Doplňkové parametry

Kategorie: Datové loggery Delta OHM
Záruka: 2 roky
