Senseca HD48 Převodník vlhkosti, teploty a rosného bodu s výstupem 4–20 mA, 0–10 V nebo RS485

cena-na-dotaz
Průměrné hodnocení produktu je 5,0 z 5 hvězdiček. 1 hodnocení
1 Kč / ks 1,21 Kč včetně DPH Měrná cena:
cca 3 týdny
Možnosti doručení

Senseca HD48 je aktivní převodník relativní vlhkosti, teploty nebo rosného bodu pro HVAC, BMS a průmyslový monitoring. K dispozici je s aktivním výstupem 4–20 mA, 0–10 V DC nebo digitálním rozhraním RS485 Modbus-RTU. Standardní teplotní rozsah je −20 až +80 °C, vybrané sondy pro potrubí a kabelové verze až −40 až +150 °C. Nabízí svislou, vodorovnou i kabelovou sondu, volitelný LCD displej, krytí IP65 a kalibraci z výroby.

Podrobné technické údaje naleznete v katalogovém listu:
 HD48_HD49

Detailní informace

Detailní popis produktu

Senseca HD48 – aktivní převodník vlhkosti, teploty a rosného bodu

Senseca HD48 je řada aktivních převodníků určených pro průběžné měření relativní vlhkosti, teploty a rosného bodu. Je vhodná pro systémy HVAC, řízení budov BMS, vzduchotechniku, čisté prostory, sklady, muzea, farmaceutické provozy, skleníky, zemědělské aplikace, průmyslové technologie i další prostředí vyžadující spolehlivý monitoring klimatu.

Podle zvoleného modelu převodník měří relativní vlhkost, teplotu, kombinaci relativní vlhkosti a teploty nebo teplotu a vypočtený rosný bod. Standardní měřicí rozsah teploty je −20 až +80 °C. Vybraná provedení s vodorovnou nebo kabelovou sondou podporují rozšířený rozsah −40 až +150 °C.

K dispozici jsou varianty s aktivním analogovým výstupem 4–20 mA, 0–10 V DC nebo digitálním rozhraním RS485 Modbus-RTU. Analogové modely mají samostatný výstup pro každou měřenou veličinu. Volitelný čtyřmístný LCD displej umožňuje místní zobrazení jedné hodnoty nebo střídavé zobrazení dvou parametrů.

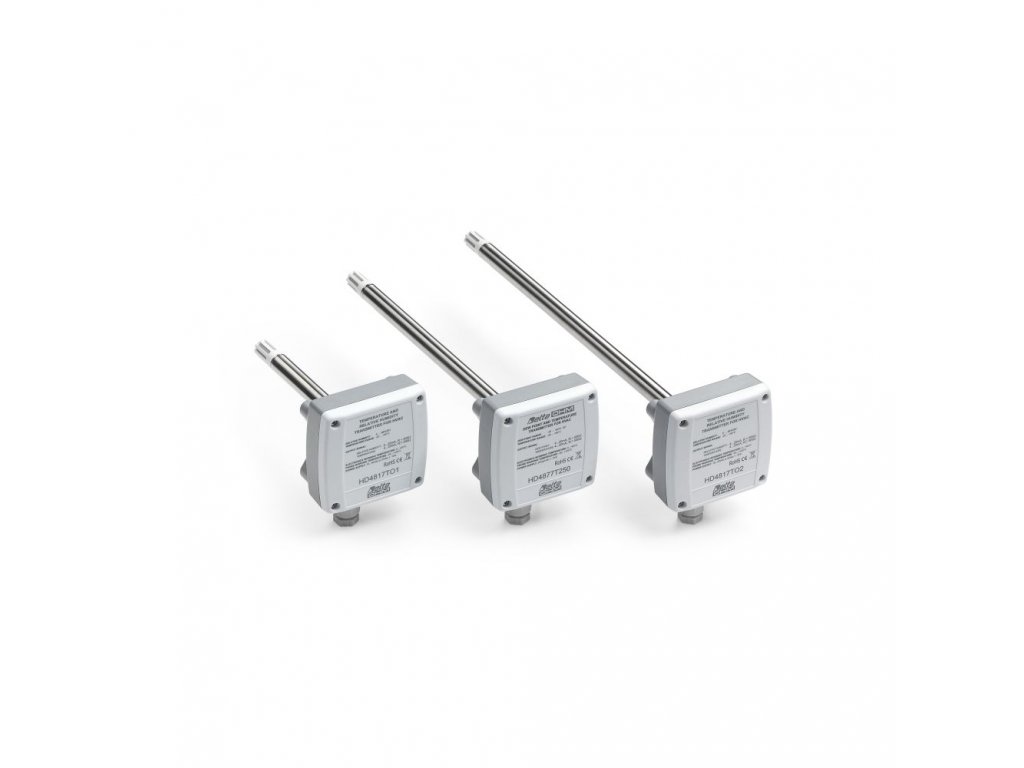

Řada HD48 nabízí svislou sondu pro montáž na stěnu, vodorovnou sondu pro montáž do potrubí a kabelovou sondu v délkách 2, 5 nebo 10 m. Kryt z ABS s krytím IP65 a chráněný snímací prvek podporují dlouhodobý provoz s nízkými nároky na údržbu.

Klíčové vlastnosti

Možnost montáže převodníku vlhkosti na stěnu do potrubí nebo s kabelovou sondou Flexibilní provedení pro stěnu, potrubí i vzdálené měření
Řada HD48 je dostupná se svislou pevnou sondou pro montáž na stěnu, s vodorovnou sondou pro vzduchotechnické potrubí nebo s kabelovou sondou. Kabelové provedení je k dispozici s délkou kabelu 2 m, 5 m nebo 10 m a podle varianty se stonkem délky 135 mm nebo 335 mm.
Analogový výstup čtyři až dvacet miliampérů nula až deset voltů nebo digitální komunikace RS485 Modbus RTU Analogový výstup nebo RS485 Modbus-RTU
Vyberte aktivní proudový výstup 4–20 mA, napěťový výstup 0–10 V DC nebo digitální komunikaci RS485 Modbus-RTU. Převodník lze snadno integrovat do PLC, BMS, regulátorů HVAC, záznamníků i monitorovacích sítí.
Rozšířený rozsah měření teploty od minus 40 do plus 150 stupňů Celsia u vybraných modelů Teplotní rozsah až −40 až +150 °C
Standardní modely pracují v rozsahu −20 až +80 °C. Vybrané vodorovné a kabelové sondy s rozšířeným rozsahem mohou měřit teplotu od −40 do +150 °C, a jsou proto vhodné i pro náročnější technologické aplikace.
Z výroby kalibrovaný převodník vlhkosti a teploty připravený k okamžité instalaci Kalibrováno z výroby a připraveno k instalaci
Převodníky jsou z výroby kalibrovány a připraveny k okamžitému použití. Kapacitní senzor relativní vlhkosti s teplotní kompenzací a ochranným filtrem poskytuje stabilní měření při minimálních požadavcích na běžnou údržbu.

Co převodník měří a poskytuje

Měřené veličiny podle provedení
Relativní vlhkost 0 až 100 % RH; měřeno kapacitním senzorem s teplotní kompenzací.
Teplota Standardně −20 až +80 °C, volitelně −40 až +150 °C u vybraných vodorovných a kabelových variant.
Rosný bod Vypočtená teplota rosného bodu z relativní vlhkosti a teploty.
Proudový výstup Aktivní 4–20 mA podle zvoleného provedení.
Napěťový výstup Aktivní 0–10 V DC podle zvoleného provedení.
Digitální výstup RS485 s protokolem Modbus-RTU u modelů HD48S.

Princip měření

Relativní vlhkost měří kapacitní snímač s integrovanou teplotní kompenzací. Teplota je podle zvolené varianty měřena senzorem NTC nebo Pt100. Převodník z hodnoty relativní vlhkosti a teploty dokáže vypočítat také teplotu rosného bodu.

Naměřená hodnota je převedena na zvolený analogový signál 4–20 mA nebo 0–10 V DC, případně je přenášena digitálně přes rozhraní RS485 s protokolem Modbus-RTU. Modely s analogovým výstupem poskytují samostatný výstup pro každou měřenou veličinu.

Provedení sond

Typ sondy Popis
TV Svislá pevná sonda pro montáž na stěnu.
TO1 Vodorovná pevná sonda pro potrubí, délka stonku 135 mm.
TO2 Vodorovná pevná sonda pro potrubí, délka stonku 335 mm.
TC1.2 / TC1.5 / TC1.10 Kabelová sonda se stonkem 135 mm; délka kabelu 2 m, 5 m nebo 10 m.
TC2.2 / TC2.5 / TC2.10 Kabelová sonda se stonkem 335 mm; délka kabelu 2 m, 5 m nebo 10 m.

Výstupní varianty

Označení Typ výstupu
HD48... Aktivní analogový proudový výstup 4–20 mA.
HD48V... Aktivní analogový napěťový výstup 0–10 V DC.
HD48S... Digitální rozhraní RS485 s protokolem Modbus-RTU.

Význam měřicích kódů

Kód veličiny Měřená veličina
01 Relativní vlhkost.
07 Teplota.
17 Relativní vlhkost a teplota.
77 Rosný bod a teplota.

Hlavní výhody

  • Aktivní převodník relativní vlhkosti, teploty nebo rosného bodu.
  • Vhodný pro HVAC, BMS, průmysl i monitoring vnitřního prostředí.
  • Měřicí rozsah relativní vlhkosti 0 až 100 % RH.
  • Standardní teplotní rozsah −20 až +80 °C.
  • Volitelný rozšířený teplotní rozsah −40 až +150 °C.
  • Kapacitní senzor vlhkosti s teplotní kompenzací.
  • Teplotní senzor NTC nebo Pt100 podle provedení.
  • Přesnost relativní vlhkosti ±1,5 % RH v rozsahu 0 až 90 % RH při +15 až +35 °C.
  • Přesnost teploty ±0,3 °C.
  • Rozlišení relativní vlhkosti, teploty i rosného bodu 0,1.
  • Aktivní analogový výstup 4–20 mA.
  • Aktivní analogový výstup 0–10 V DC.
  • Digitální komunikace RS485 Modbus-RTU.
  • Konfigurovatelná adresa, přenosová rychlost, parita a stop bity u RS485 varianty.
  • Volitelný čtyřmístný LCD displej.
  • Svislé, vodorovné a kabelové provedení sondy.
  • Volba délky stonku 135 mm nebo 335 mm.
  • Kabelové sondy s délkou kabelu 2 m, 5 m nebo 10 m.
  • Ochranný filtr z nerezové mřížky nebo volitelný PTFE filtr.
  • Kryt z ABS s krytím IP65.
  • Kalibrace z výroby pro okamžité použití.

Technické parametry

Technická specifikace Senseca HD48
Typ přístroje Aktivní převodník relativní vlhkosti, teploty a rosného bodu
Měřené veličiny Relativní vlhkost, teplota nebo rosný bod podle objednané varianty
Senzor relativní vlhkosti Kapacitní senzor
Teplotní senzor NTC; Pt100 u variant s vodorovnou nebo kabelovou sondou a rozšířeným rozsahem
Rozsah relativní vlhkosti 0 až 100 % RH
Rozsah teploty −20 až +80 °C standardně; −40 až +150 °C u vybraných variant s rozšířeným rozsahem
Rozsah rosného bodu −20 až +80 °C
Přesnost relativní vlhkosti ±1,5 % RH při 0 až 90 % RH; ±2 % RH při 90 až 100 % RH, při +15 až +35 °C
Přesnost teploty s NTC ±0,3 °C při 0 až +70 °C; ±0,4 °C v ostatním rozsahu
Přesnost teploty s Pt100 ±0,3 °C
Rozlišení 0,1 % RH; 0,1 °C pro teplotu i rosný bod
Výstupy 4–20 mA, 0–10 V DC nebo RS485 Modbus-RTU podle provedení
Napájení modelů 4–20 mA 24 V AC ±10 % nebo 18 až 40 V DC
Napájení modelů 0–10 V 24 V AC ±10 % nebo 18 až 40 V DC
Napájení modelů RS485 12 až 30 V DC
Elektrické připojení Šroubovací svorkovnice pro vodiče do 1,5 mm², kabelová průchodka PG9
Provozní podmínky přístroje −20 až +60 °C; 0 až 95 % RH
Materiál krytu ABS
Krytí IP65

Vhodné použití

  • HVAC, vzduchotechnika a klimatizační systémy.
  • Řízení budov BMS a systémy automatizace budov.
  • Monitorování klimatu v kancelářích, školách a veřejných budovách.
  • Čisté prostory, laboratoře a farmaceutické provozy.
  • Sklady, archivy, muzea a depozitáře.
  • Technologické a průmyslové provozy.
  • Skleníky, zemědělské objekty a chovy.
  • Monitorování rosného bodu a prevence kondenzace.
  • Potrubní aplikace se sondou TO nebo kabelovou sondou TC.
  • PLC, regulátory, záznamníky a systémy SCADA.
  • Sítě zařízení s komunikací RS485 Modbus-RTU.

Instalace a provoz

Pro měření prostoru použijte svislou sondu TV instalovanou na stěně. Pro měření vzduchu ve vzduchotechnickém potrubí zvolte vodorovnou sondu TO1 nebo TO2 s odpovídající délkou stonku. Kabelová sonda TC je vhodná tam, kde musí být elektronika převodníku umístěna mimo vlastní měřené místo.

Snímač instalujte mimo přímé sluneční záření, topná tělesa, studené povrchy, výdechy vzduchotechniky a lokální zdroje vlhkosti. U potrubních instalací umístěte měřicí část do místa s reprezentativním prouděním vzduchu.

Pro komunikaci RS485 nastavte požadovanou adresu zařízení, přenosovou rychlost, paritu a počet stop bitů. Analogové verze připojte k odpovídajícímu proudovému nebo napěťovému vstupu nadřazeného systému.

Upozornění: Před objednáním vyberte měřenou veličinu, typ výstupu, rozsah teploty, provedení sondy, délku kabelu a požadavek na LCD displej. U rozšířeného rozsahu −40 až +150 °C ověřte kompatibilitu vybrané sondy a konkrétní objednací varianty.

Doplňkové parametry

Kategorie: Měřicí převodníky Delta OHM
Záruka: 2 roky
