UBX-032 Hlídač průtoku UBX-032

Detailní popis produktu

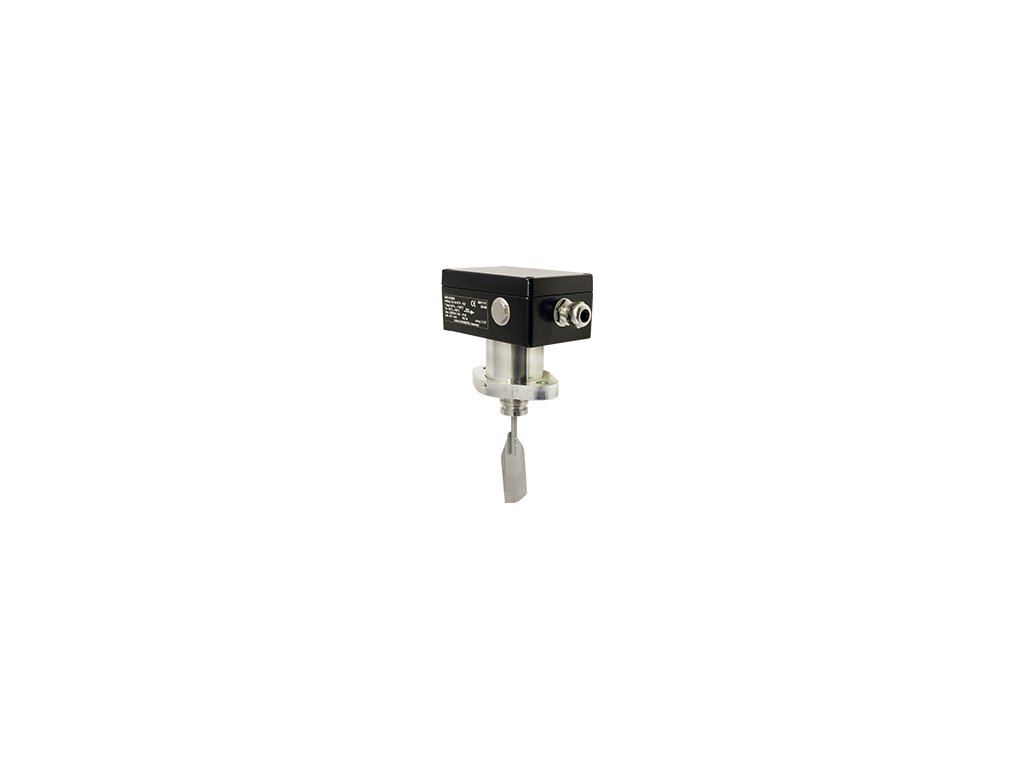

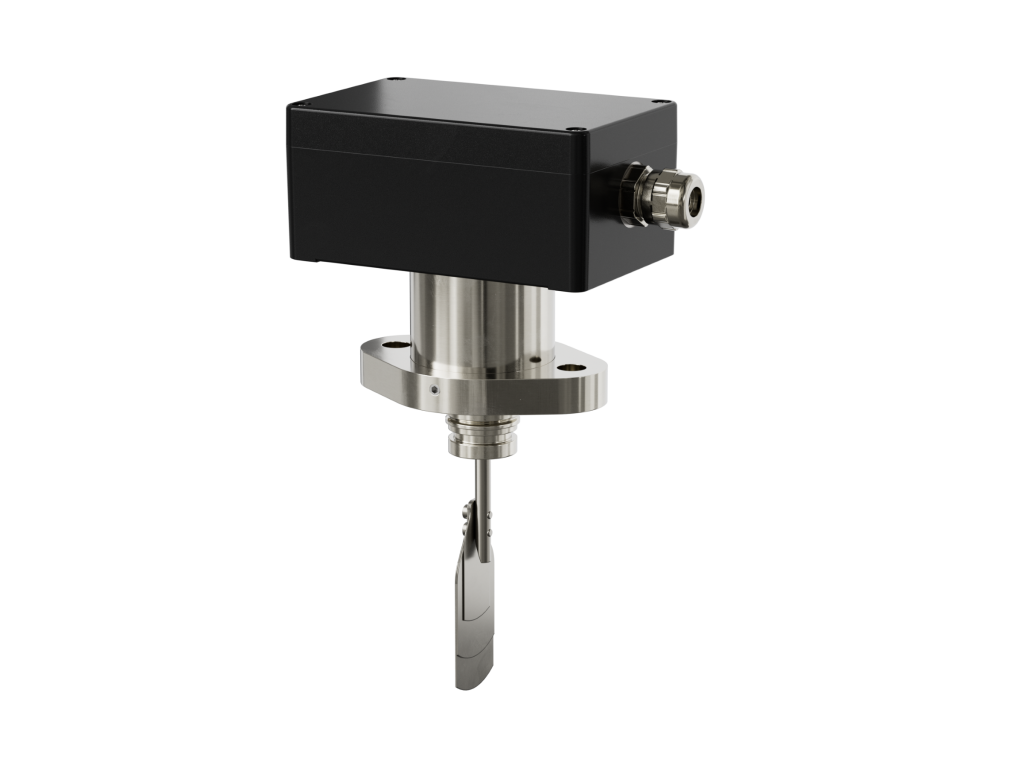

UBX-032E hlídač průtoku

Hlídač průtoku UBX-032E je určen pro použití s nominální světlostí DN 65, DN 80 a DN 100 (další rozměry na požádání). Je vybaven mikrospínačem se zlatými kontakty a má procesní připojení s oválnou přírubou. Tento přístroj je schopen fungovat v teplotním rozsahu od -40 °C do +140 °C.

Hlavní charakteristiky:

• Nominální světlost: DN 65, DN 80, DN 100
• Připojení procesu: oválná příruba
• Nastavení spínacích hodnot (pro klesající průtok):
  • DN 65: 6,0 m³/h ± 2,0 m³/h s H2O
  • DN 80: 10,5 m³/h ± 2,5 m³/h s H2O
  • DN 100: 20,5 m³/h ± 3,0 m³/h s H2O
• Maximální průtok (doporučeno):
  • DN 65: 33 m³/h H2O
  • DN 80: 45 m³/h H2O
  • DN 100: 75 m³/h H2O
• Tlaková odolnost: PN 16
• Teplota média: -40..+140 °C (bez přehřáté páry)
• Provozní teplota: -40..+90 °C
• Media: voda, minerální olej, silikonový olej, esterový olej
• Maximální spínací napětí: 250 V AC/DC
• Maximální spínací proud:
  • ohmické: až 6 A
  • induktivní: až 1,5 A (250 V AC/DC)
• Ochranná třída: 2 - bezpečnostní izolace
• Krytí: IP 65/IP 67 (při použití schváleného připojovacího kabelu)
• Elektrické připojení: kabelová průchodka M16x1,5 (pro průměr kabelu 7...11 mm)

Materiály:

• Materiály v kontaktu s médiem:
  • Mosazná konstrukce: CW614N niklovaná, 1.4305, 1.4310, 1.4541, FVMQ
  • Nerezová konstrukce: 1.4305, 1.4310, 1.4541, FVMQ
  • Oválná příruba: pozinkovaná ocel
• Materiál krytu spínače: odlitý hliník
• Hmotnost: 1,3 kg

Instalace:

Hlídač průtoku by měl být standardně instalován horizontálně s prouděním směrem dovnitř. Není doporučeno umisťovat spínací jednotku pod úroveň. Další instalační pozice jsou možné, ale mohou ovlivnit spínací bod a rozsah.

Nastavení:

Nastavení spínacích hodnot se provádí v továrně a je zajištěno lepením, což znamená, že později nelze měnit. Při instalaci je třeba zahrnout rovnou zklidňovací část o délce 10 x DN na vstupu a výstupu. Je doporučeno instalovat filtr pro znečištěná média.

Objednávání:

Objednávka hlídače průtoku probíhá podle následujících kódů:

1. Připojení procesu: 032E (příruba)
2. Materiál těla: M (mosaz), K (nerezová ocel)
3. Kontakty: S (jednoduchý spínací kontakt), D (dvojitý spínací kontakt)
4. Nominální světlost: 065 (DN 65), 080 (DN 80), 100 (DN 100)

Možnosti:

• Elektrická připojení: konektor dle DIN 43650-A, Harting konektor, kabelová průchodka M20x1,5 (naproti směru proudění)
• Volitelný teplotní rozsah: na požádání
• Další procesní připojení na požádání

Při objednávání je nutné specifikovat směr toku, médium, nominální světlost a spínací hodnotu. Pro oleje je třeba uvést viskozitu nebo typ oleje a teplotu (např. ISO VG 68 při 40 °C). Možné spínací hodnoty jsou určovány individuálně.

Hlídač průtoku UBX je ideálním řešením pro spolehlivé monitorování a kontrolu průtoku v různých aplikacích.
