Senseca TP32MTT.03.C Venkovní snímač teploty vzduchu Pt100 s radiačním krytem

Detailní popis produktu

Senseca TP32MTT.03.C – snímač teploty vzduchu s radiačním krytem pro venkovní monitoring

Senseca TP32MTT.03.C je pasivní sonda pro přesné měření teploty vzduchu ve venkovním prostředí. Je určena pro meteorologické a klimatologické stanice, environmentální monitoring, zemědělství, energetiku, výzkumné projekty i technologické instalace.

Sonda používá platinový odporový snímač Pt100 třídy 1/3 DIN se čtyřvodičovým připojením. Čtyřvodičové zapojení omezuje vliv odporu přívodního vedení na výslednou hodnotu a je vhodné zejména pro přesná měření i delší kabelové trasy.

Měřicí prvek je umístěn uvnitř ochranného radiačního krytu, který omezuje vliv přímého slunečního záření. Kryt z UV odolného technopolymeru ASA má nízkou tepelnou vodivost a vysokou odrazivost, což pomáhá zajistit reprezentativní měření okolní teploty vzduchu.

TP32MTT.03.C pracuje v rozsahu −40 až +85 °C, má krytí IP67 a dodává se s kabelem zakončeným volnými vodiči v délce 2, 5 nebo 10 m. Součástí je montážní držák pro upevnění na rovný podklad; s vhodnou montážní sadou lze sondu instalovat také na stožár o průměru 25 až 44 mm.

Klíčové vlastnosti

Radiační kryt pro reprezentativní měření
Ochranný kryt omezuje vliv přímého slunečního záření na měřicí prvek. Snímač je uvnitř krytu umístěn tak, aby nebyl vystaven přímému ozáření a mohl poskytovat stabilní hodnotu okolní teploty vzduchu.

Přesný čtyřvodičový snímač Pt100 1/3 DIN
Platinový odporový snímač Pt100 ve třídě přesnosti 1/3 DIN je připojen čtyřvodičově. Toto zapojení minimalizuje vliv odporu kabelu na měření a je vhodné pro přesné venkovní aplikace.

Odolné provedení pro venkovní instalace
Krytí IP67 a radiační kryt z UV odolného technopolymeru ASA umožňují dlouhodobé použití v exponovaném venkovním prostředí. Materiál krytu má nízkou tepelnou vodivost a vysokou odrazivost.

Flexibilní montáž na stěnu nebo stožár

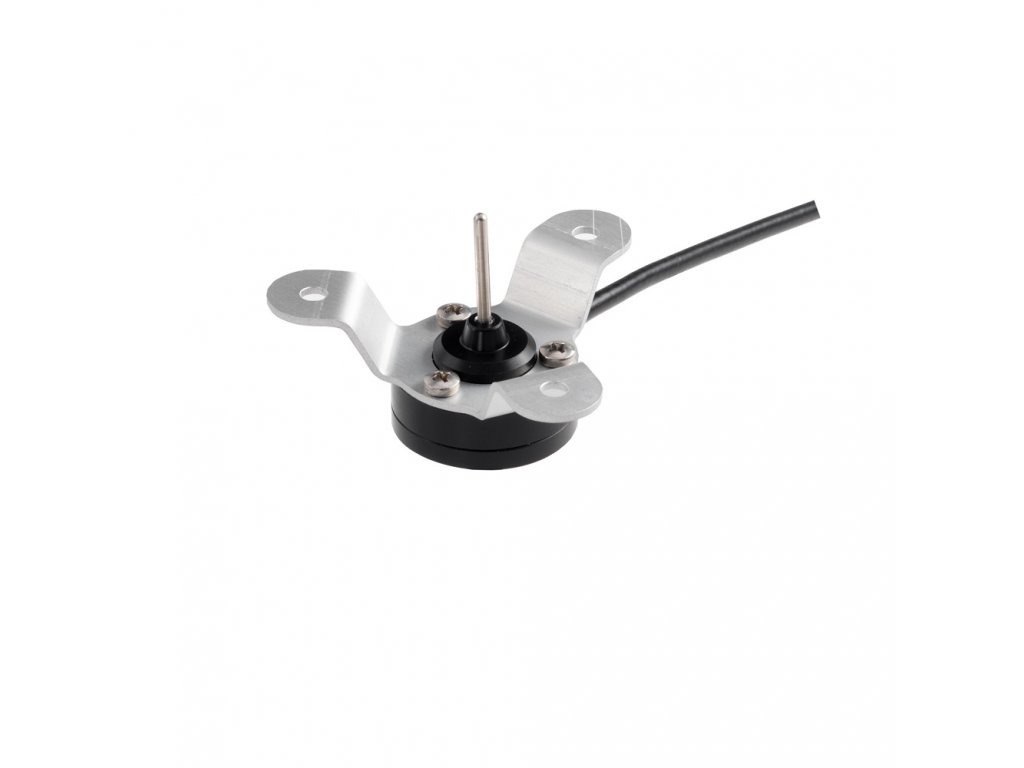

Součástí snímače je držák z bíle práškově lakovaného hliníku Anticorodal pro montáž na rovný podklad. S montážní sadou HD9007T29K lze sondu upevnit na stožár o průměru 25 až 44 mm.

Co sonda měří a poskytuje

Princip měření

Sonda využívá platinový odporový prvek Pt100, jehož elektrický odpor se mění v závislosti na teplotě. Připojený datalogger, převodník nebo měřicí přístroj vyhodnotí změnu odporu a převede ji na hodnotu teploty ve °C.

Čtyřvodičové připojení umožňuje měřicímu systému kompenzovat odpor přívodních vodičů. To pomáhá zachovat přesnost měření zejména při použití delších kabelů. Sonda neobsahuje vlastní převodník, proto vyžaduje kompatibilní vstup pro čtyřvodičový snímač Pt100.

Radiační kryt chrání měřicí prvek před přímým slunečním zářením. Při správném umístění sondy v reprezentativně větraném místě tak pomáhá omezit zkreslení měření tepelným sáláním.

Objednací varianty

Hlavní výhody

• Pasivní snímač teploty vzduchu pro venkovní monitoring.
• Platinový odporový snímač Pt100 ve třídě přesnosti 1/3 DIN.
• Čtyřvodičové připojení pro omezení vlivu odporu kabelu.
• Měřicí rozsah od −40 do +85 °C.
• Radiační kryt omezuje vliv přímého slunečního záření.
• UV odolný radiační kryt z technopolymeru ASA.
• Nízká tepelná vodivost a vysoká odrazivost krytu.
• Krytí IP67 pro venkovní instalace.
• Kabel s volnými vodiči v délce 2, 5 nebo 10 m.
• Montážní držák HD9007T29.1 pro rovný podklad.
• Možnost montáže na stožár Ø 25 až 44 mm s montážní sadou HD9007T29K.
• Vhodný pro dataloggery, převodníky a měřicí systémy se vstupem pro Pt100.

Technické parametry

Vhodné použití

• Automatické meteorologické a klimatologické stanice.
• Environmentální monitoring venkovního prostředí.
• Agrometeorologické a zemědělské aplikace.
• Monitoring mikroklimatu v krajině, parcích a městské zástavbě.
• Fotovoltaické elektrárny, větrné parky a obnovitelné zdroje energie.
• Dataloggery, převodníky a měřicí přístroje se vstupem pro Pt100.
• Výzkumné, vzdělávací a dlouhodobé monitorovací projekty.

Instalace a provoz

Sondu instalujte do místa s reprezentativním prouděním okolního vzduchu, mimo bezprostřední blízkost zdrojů tepla, výdechů vzduchotechniky, stěn budov, tmavých povrchů a jiných zdrojů tepelného sálání.

Montážní držák HD9007T29.1 umožňuje instalaci na rovný podklad. Pro upevnění na stožár o průměru 25 až 44 mm použijte montážní sadu HD9007T29K. Při instalaci zajistěte volné proudění vzduchu kolem radiačního krytu.

Sonda je pasivní a musí být připojena k zařízení s kompatibilním čtyřvodičovým vstupem Pt100. Připojovací kabel veďte odděleně od silových vodičů a chraňte jej před mechanickým poškozením.

Upozornění: Před objednáním ověřte kompatibilitu vstupu Pt100 použitého dataloggeru nebo měřicího systému, požadovanou délku kabelu a způsob montáže na stěnu nebo stožár.
