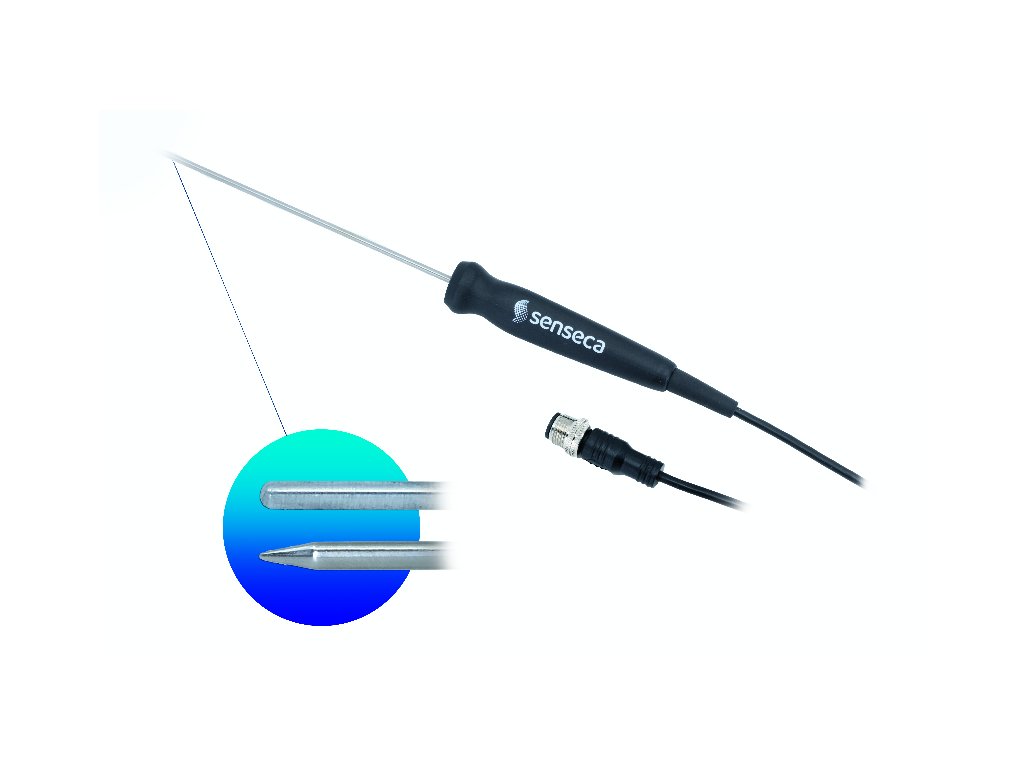

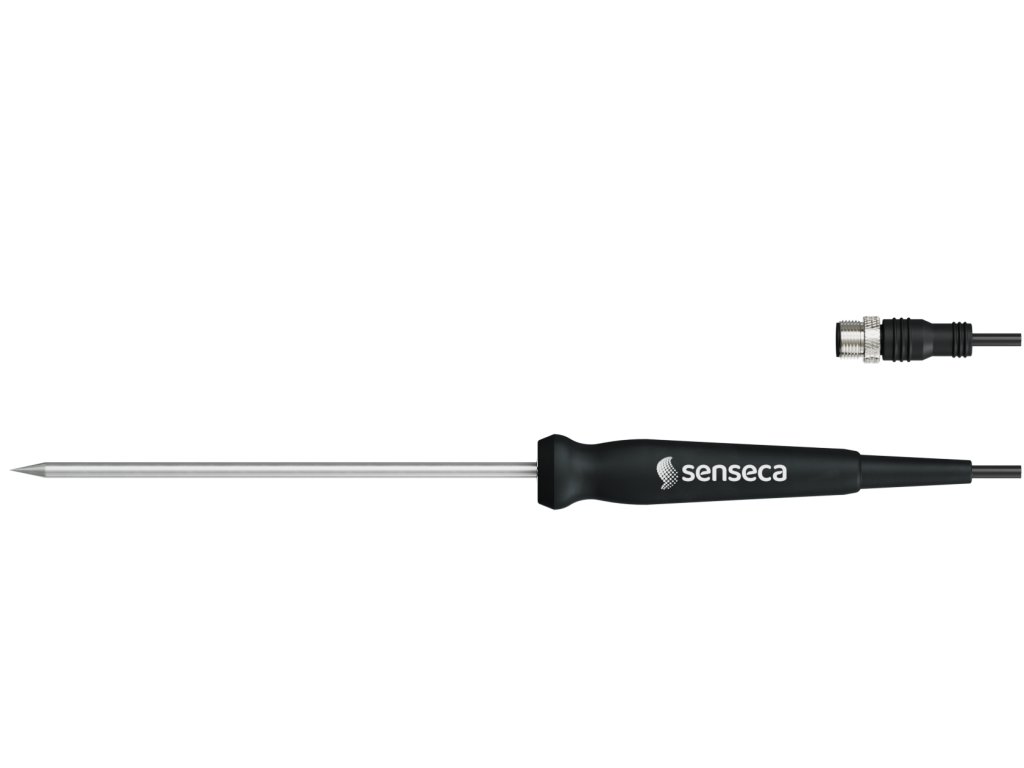

Senseca AX 111-I3-AA-150-L01-P-M12 Zapichovací snímač teploty Pt100 (4vodič) pro kapaliny a plyny, konektor M12

Detailní popis produktu

TECHNICKÉ ÚDAJE

AX 111-I3-AA-150-L01-P-M12:

Zapichovací snímač teploty Pt100, velká rukojeť AX11

Varianta: 4vodičový, tenkovrstvý senzor

Měřicí rozsah: -50 ... +250 °C

Přesnost: třída AA (rozsah platnosti 0...+150 °C)

Délka snímače: 150 mm

Průměr snímače: 3 mm

Kabel a délka: 1 m PVC kabel, -20 ... +105 °C

Připojení: konektor M12, 4pól. (např. PRO 11X)

VŠEOBECNÉ INFORMACE:

AX 111-I / AX 115-I

Přesné analogové zapichovací snímače Pt100, 4vodič

• ergonomická rukojeť s vysokou provozní teplotou až 120 °C

• vyměnitelné a přesné

• rychlé

• jímka vhodná pro použití v potravinářství

• platinový senzor Pt100 pro 4vodičové referenční přístroje (např. PRO 115)

• robustní, pro dlouholeté profesionální použití

• jednoduché čištění

• ochrana proti vodě (stupeň krytí) IP 67

POPIS

AX 111 jsou přesné snímače teploty se senzorem Pt100 vyrobeným tenkovrstvou technologií.

AX 115 jsou vysoce přesné ponorné snímače teploty s drátovým vinutým senzorem Pt100 splňujícím nejvyšší požadavky na přesnost.

Snímače byly navrženy pro použití v plynech, kapalinách a měkkých materiálech.

Jímka snímačů je vyrobena z nerezové oceli odolné proti korozi, která je tak vhodná i pro trvalý kontakt s potravinami.

Volitelně jsou k dispozici také provedení s ohebnou jímkou (se senzorem chráněným minerální izolací).

Kabel snímačů může být volitelně vybaven konektorem M12, konektorem Mini-DIN nebo dodán s volnými konci vodičů.

V kombinaci s doporučenými Pt100 teploměry (např. PRO 111 a PRO 115) mohou být takové měřicí sestavy také zkalibrovány dle ISO/IEC 17025 a dodány s kalibračními certifikáty ISO 9001 nebo DAkkS/Accredia.

Zapichovací snímač s jímkou Ø 3 mm,

 Četné možnosti konfigurace provedení snímače (viz odstavec Objednací kódy) umožňují přizpůsobit Váš výběr tak, aby vyhovoval Vašim technickým požadavkům a cenové představě.

TECHNICKÉ ÚDAJE

Senzor:

   AX 111-xx            Pt100, tenkovrstvý

   AX 115-xx            Pt100, drátový vinutý

Konstrukce:

   AX 11x-I3 / -IH3            tuhá jímka Ø 3 mm

Přesnost:             DIN třídy přesnosti:   B, A, AA, 1/10 B

Upozornění:       daná třída přesnosti platí pouze v rozsahu teplot uvedeném zde: *)

Měřicí rozsah: ***)          dostupná provedení:

   AX 111-I3          -50…+250 °C, třída B, A nebo AA, tenkovrstvý, tuhá jímka

   AX 115-I3          -50 … +250 °C, třída 1/10 B. drátový vinutý, tuhá jímka

   AX 111-IH3       -50 … +400 °C, třída B, tenkovrstvý, tuhá jímka

   AX 115-IH3       -100 … +400 °C, třída A, drátový vinutý, tuhá jímka

Doba odezvy (T90):

    -   I3          voda 0,4 m/s < 2 s,          vzduch 2 m/s cca 40 s

   -    IH3  voda 0,4 m/s < 10 s,             vzduch 2 m/s cca 40 s

Výstup:         Pt100 4vodič

Elektrické připojení:

   -    4pólový konektor M12, samec, kódování A

   -    4pólový konektor Mini-DIN (pro GMH 37xx)

   -    volné konce vodičů

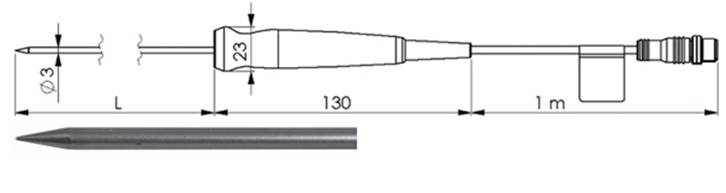

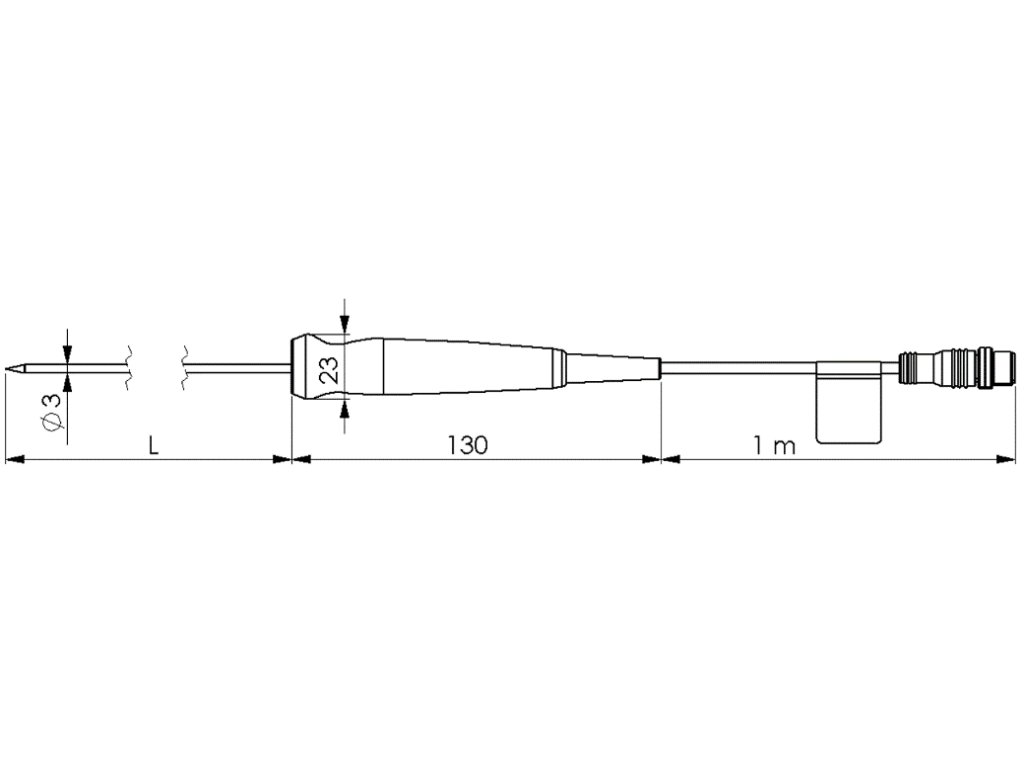

Rozměry:             jímka snímače:   Ø 3 mm, L=150/300 mm (jiné na dotaz), kabel:   Ø 4 mm, L=1, 2 nebo 5 m

Hmotnost:           cca 110 g s kabelem 1 m

Materiály:

   jímka:   nerezová ocel AISI 316,

   rukojeť:   polyamid (PA6-GF30, max. 120 °C), s volbou -WD:   rukojeť vodotěsně zatěsněná, pro trvalý provoz pod vodou, pouze kabel s izolací PVC

   kabel:   izolace PVC (trvale do +80 °C / krátkodobě cca 2 hodiny až do +105 °C)

Stupeň krytí:      IP 67, při volbě -WD („rukojeť vodotěsně zatěsněná“): pro trvalý provoz pod vodou

Aplikace:            ponorný, zapichovací

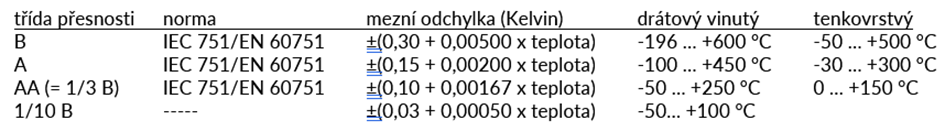

*) následující třídy přesnosti platinových měřicích odporů jsou standardizovány dle/v souladu s normami IEC 751 a EN 60751:

V závislosti na třídě přesnosti je mezní odchylka platná pouze v určeném omezeném rozsahu teplot.

Mimo rozsah platnosti uvedené přesnosti lze očekávat vyšší odchylky.

Stárnutí a vibrace mohou vést ke driftu, který může snižovat přesnost senzorů/snímačů.

***) Konečný měřicí rozsah vyplývá z konstrukce jímky snímače (minerální izolace nebo nikoliv) a provedení měřicího senzoru (vinutý drát/tenkovrstvý). Opakované výrazné podkročení/překročení rozsahu platnosti může mít negativní vliv na přesnost senzoru.

Měřicí rozsah snímače nesmí být v žádném případě překročen, jinak může v nejhorším případě dojít ke zničení senzoru nebo ke snížení přesnosti snímače.

OBJEDNACÍ KÓDY

AX11     1.     -     2.     -     3.     -     4.     -     5.     -     6.      -    7.

1. Senzor

               1             Pt100, 4vodič, tenkovrstvý senzor

               5             Pt100, 4vodič, drátový vinutý senzor

1. Konstrukce

              I3             zapichovací špička Ø 3 mm, do 250 °C, tuhá jímka, rychlý

              IH3          zapichovací špička Ø 3 mm, do 400 °C, tuhá jímka

Přesnost

               B             třída B

               A             třída A

               AA          třída AA

               01B        třída 1/10 B

1. Délka jímky snímače

               -150       150 mm

               -300       300 mm

               -XXX       jiné délky na dotaz

1. Délka kabelu a materiál izolace

               -L01-P   1 m PVC kabel, -20 ... +105 °C

               -L02-P   2 m PVC kabel, -20 ... +105 °C

               -L05-P   5 m PVC kabel, -20 ... +105 °C

               -L01.2SK              spirálový kabel natažitelný do 1,2 m

1. Elektrické připojení

               -M12     konektor M12, 4pólový (např. PRO 11x)

               -MD       konektor Mini-DIN, 4pólový (GMH 37xx)

               -LE          volné vodiče s kabelovými koncovkami, 4vodič

1. Volba

               -WD       rukojeť vodotěsně zatěsněná pro trvalý provoz pod vodou

STANDARDNÍ PRODUKTY

Výběr z portfolia, další na dotaz.
