OMNIPLUS-VHZ Zubový objemový převodník průtoku / spínač OMNIPLUS-VHZ
Detailní popis produktu

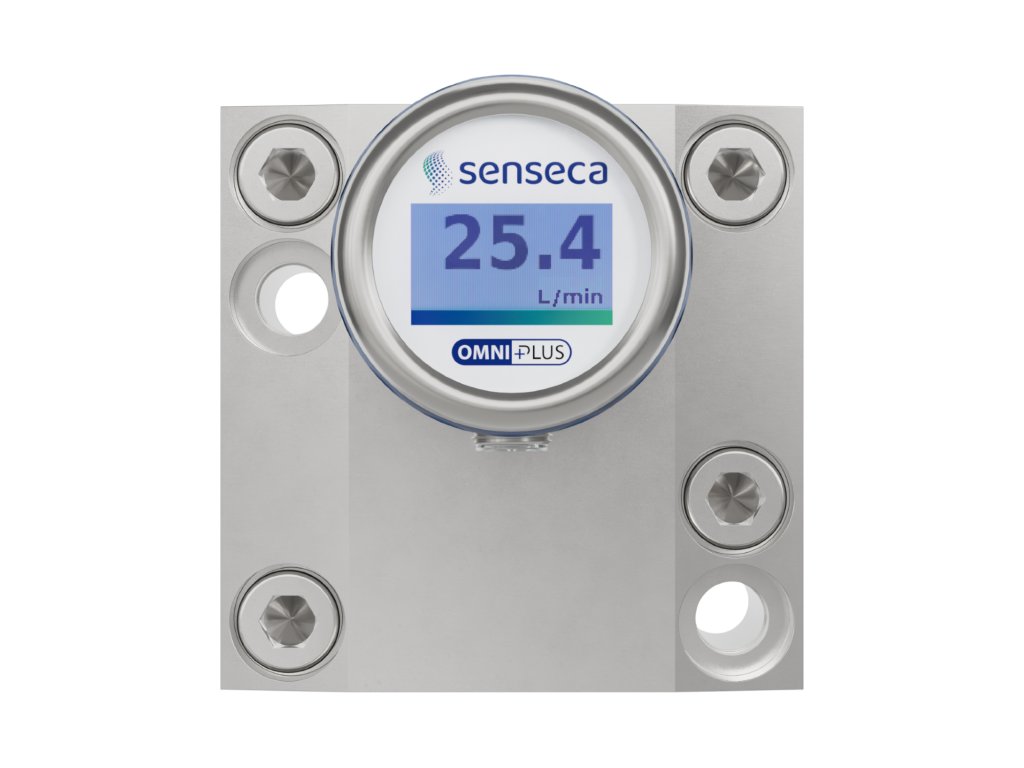

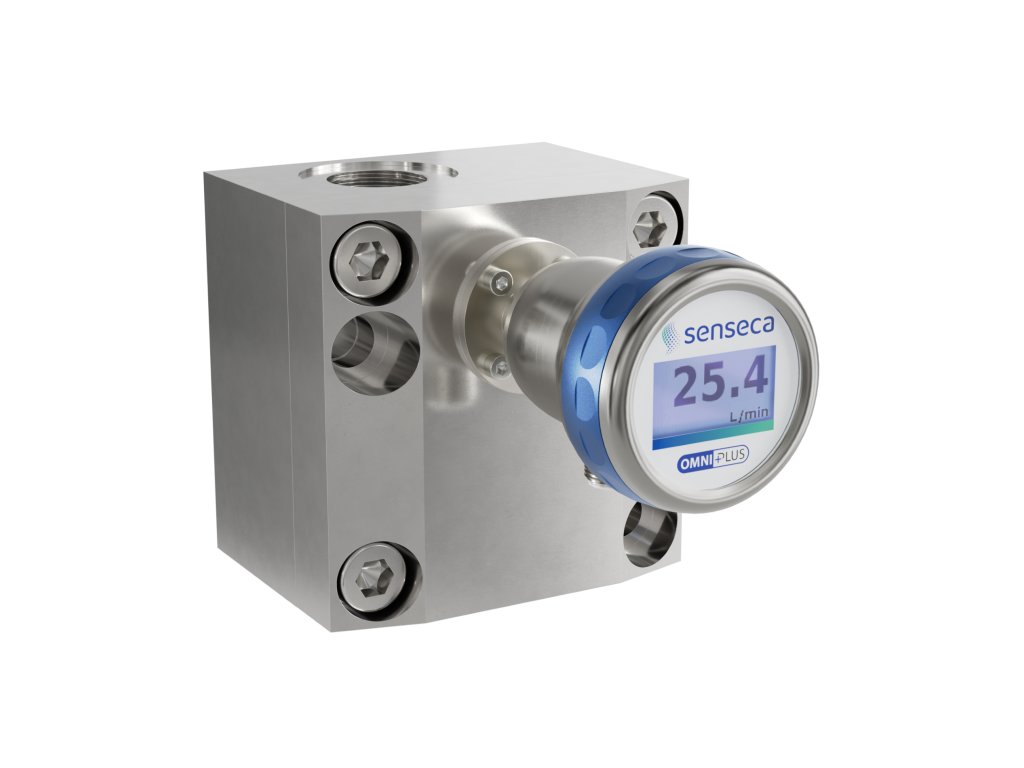

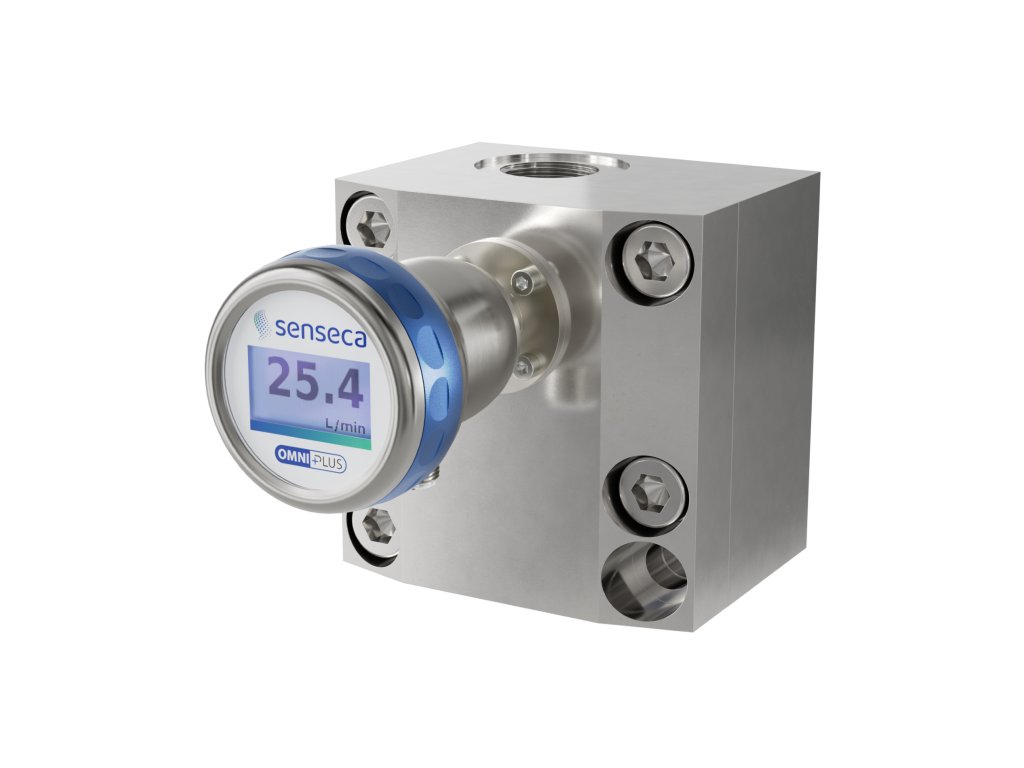

Zubový objemový převodník průtoku / spínač OMNIPLUS-VHZ
Výhody:
- Integrované rozhraní IO-Link
- Měří a monitoruje viskózní média (olej)
- Rozsahy měření 0,02...150 l/min
- Vysoká přesnost
- Nízká závislost na viskozitě
- Lze použít až do 40 000 mm²/s (cSt)
- Jmenovité světlosti DN8...DN25
- Analogový výstup a dva limitní spínače
Průtokové snímače řady OMNIPLUS-VHZ jsou vhodné pro tekutá, viskózní mazací média (např. mazací olej). Měření se provádí objemově pomocí dvou vzájemně propojených ozubených kol, která se otáčejí v opačných směrech poháněna proudícím médiem. Díky objemové metodě měření pracují zařízení téměř nezávisle na viskozitě.
Snímač umístěný mimo průtokovou komoru detekuje boky zubů a generuje frekvenční signál úměrný průtoku. Jeden impuls tak odpovídá určitému měřenému objemu. V průtokové komoře nejsou žádné magnety.
Přístroj lze provozovat v obou směrech. Směr průtoku je detekován elektronikou a zobrazen na displeji (ne u jmenovitého průměru DN8!). Integrovaný celkový počítadlo pracuje sčítáním nebo odečítáním v závislosti na směru průtoku.
Integrovaná elektronika je vybavena LCD displejem, analogový výstupem a dvěma spínací výstupy a je snadno konfigurovatelná uživatelem.
Těla zařízení jsou vyrobena z hliníku nebo nerezové oceli.
Nominální světlost: DN8...DN25
Typ připojení: Vnitřní závit G ¼...G 1
Rozsahy: viz tabulka
Nejistota měření: ±3 % z naměřené hodnoty při 20 mm²/s v určeném měřicím rozsahu
Tlaková odolnost: viz tabulka
Média: olej nebo jiné neagresivní, mazací kapaliny
Velikost částic:
max. 20 μm (VHZ-008)
max. 30 μm (VHZ(O)-010 / 020 / 025)
Teplota média: -10...+80 °C
Okolní teplota: -10...+70 °C
Skladovací teplota: -30...+80 °C
Materiály ve styku s médiem:
pouzdro: hliník nebo nerezová ocel 1.4404
ozubená kola: Nerezová ocel 1.4462
ložiska: Iglidur X
(OMNIPLUS-VHZ-008GK: nerezová ocel 1.4037 / 1.4016 / PVD povlak)
Těsnění: FKM
Průhledové okno: sklo (pouze VHZO-020GA)
Napájecí napětí: 18...30 V DC
Spotřeba proudu: < 130 mA (SIO režim, nezatížené výstupy)
Specifikace IO-Link: IO-Link revize V1.1
napětí: 0...10 V, 2...10 V, 0...5 V, 1...5 V, 0,5...4,5 V
odolné proti zkratu a přepólování
Iout = max. 100 mA na výstup
Konfigurovatelné na zařízení jako
● limitní spínač
● frekvenční výstup
● pulzní výstup
● výstup signálu pro přednastavený čítač
Displej: 1,2" grafický LCD (transflektivní) 128 x 64 pixelů, podsvícení bílé, červené při alarmové zprávě
Elektrické připojení: Kruhový konektor M12x1, 5pin
Krytí: IP65 / IP67
Shoda: CE
Objednací kódy:
OMNIPLUS-VHZ-008GA004 (DN8, aluminium, max. 2 l/min)
OMNIPLUS-VHZ-008GK004 (DN8, nerezová ocel, max. 2 l/min)
OMNIPLUS-VHZ-010GA010 (DN10, aluminium, max. 6 l/min)
OMNIPLUS-VHZ-010GK010 (DN10, nerezová ocel, max 6 l/min)
OMNIPLUS-VHZ-020GA065 (DN20, aluminium, max. 50 l/min)
OMNIPLUS-VHZO-020GA065 (DN20, aluminium, se skleněným průzorem, max. 50 l/min)
OMNIPLUS-VHZ-025GA150 (DN25, aluminium, max. 150 l/min)
Doplňkové parametry
| Kategorie: | Ozubená kola GHM |
|---|---|
| Záruka: | 2 roky |
