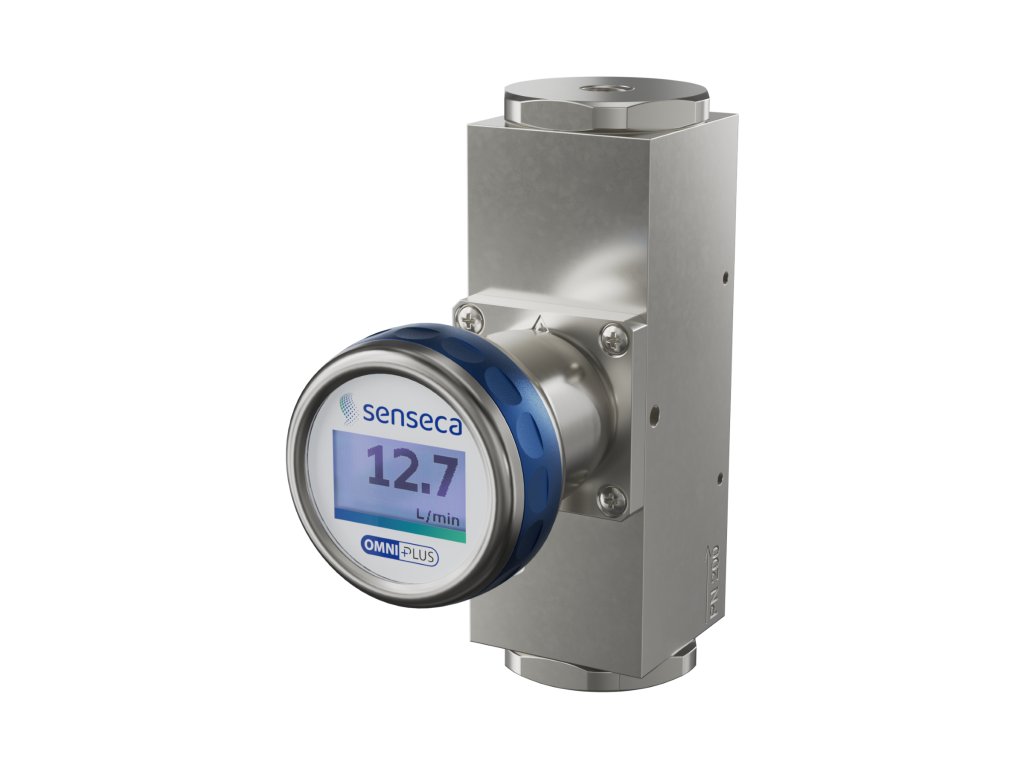

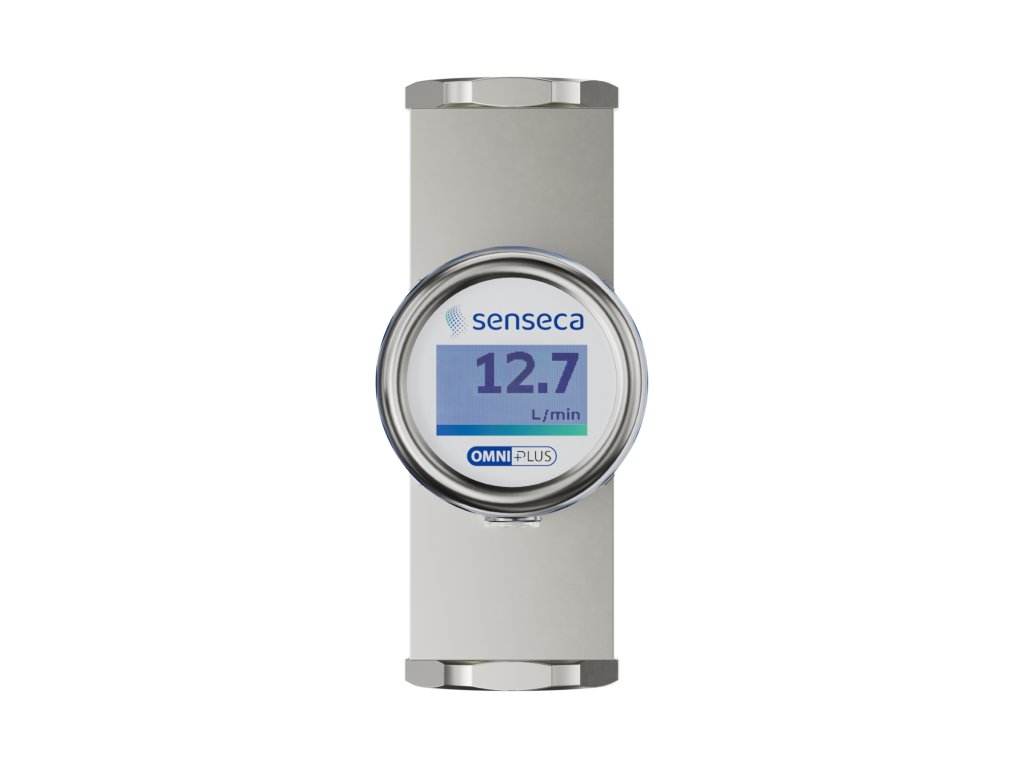

OMNIPLUS-HD2 Převodník průtoku / spínač OMNIPLUS-HD2 s displejem pro viskózní média
Detailní popis produktu
OMNIPLUS-HD2 Převodník průtoku / spínač s displejem
Výhody:
- Robustní průtokoměr průmyslové třídy
- Měřicí rozsahy: 0,5 ... 60 l/min
- Vhodný pro viskózní média (kompenzace viskozity)
- Vysoká tlaková odolnost (PN 200, volitelně PN500)
- Nejsou vyžadovány vstupní a výstupní sekce
- Jeden analogový výstup (přepínatelný 10 V nebo 20 mA)
- Dva spínací výstupy
- Rozhraní IO-Link
Průtokoměry řady OMNIPLUS-HD2 fungují na principu pružinového pístu. Píst vybavený magnety je vychylován proudícím médiem proti síle pružiny, přičemž tato výchylka slouží jako měřítko průtoku. Poloha pohybujícího se pístu je detekována mimo průtokovou komoru pomocí magnetických snímačů.
Integrovaná elektronika je vybavena LCD displejem, analogovým výstupem a dvěma spínacími výstupy, které lze snadno nakonfigurovat uživatelem. Navíc disponuje rozhraním IO-Link, které umožňuje digitální komunikaci se senzorem.
Jmenovitá velikost: DN 8 … DN 25
Mechanické připojení: Vnitřní závit G ¼ … G 1 (další připojení na vyžádání)
Měřicí rozsahy: 0,5 ... 60 l/min (viz tabulka „Rozsahy a tlakové ztráty“)
Nejistota měření: ±3 % F.S.
Médium: oleje a jiná viskózní média s viskozitou v rozmezí 30 … 330 mm²/s
Tlaková ztráta: 1,1 … 3,5 bar @ Qmax (viz tabulka)
Tlaková odolnost: PN 200 (PN 500 na vyžádání)
Teplota média: -20 … +85 °C, volitelně -20 ... +150 °C (s distančními vložkami)
Skladovací teplota: -20...+80 °C
Spotřeba proudu: < 130 mA (SIO režim, nezatížené výstupy)
Specifikace IO-Link: IO-Link revize V1.1
Analogový výstup:
napětí: 0...10 V, 2...10 V, 0...5 V, 1...5 V, 0,5...4,5 V
Spínací výstupy: 2 tranzistorové výstupy push-pull, parametrizovatelné jako NPN o.C.
Odolné proti zkratu a přepólování
Iout = max. 100 mA na výstup
Konfigurovatelné na zařízení jako
● limitní spínač
● frekvenční výstup
● pulzní výstup
● výstup signálu pro přednastavený čítač
Displej: 1,2" grafický LCD (transflektivní) 128 x 64 pixelů, podsvícení bílé, červené při alarmové zprávě
Elektrické připojení: Kruhový konektor M12x1, 5pin
Krytí: IP65 / IP67
Shoda: CE
Doplňkové parametry
| Kategorie: | Pístové (konstrukce inline) GHM |
|---|---|
| Záruka: | 2 roky |
