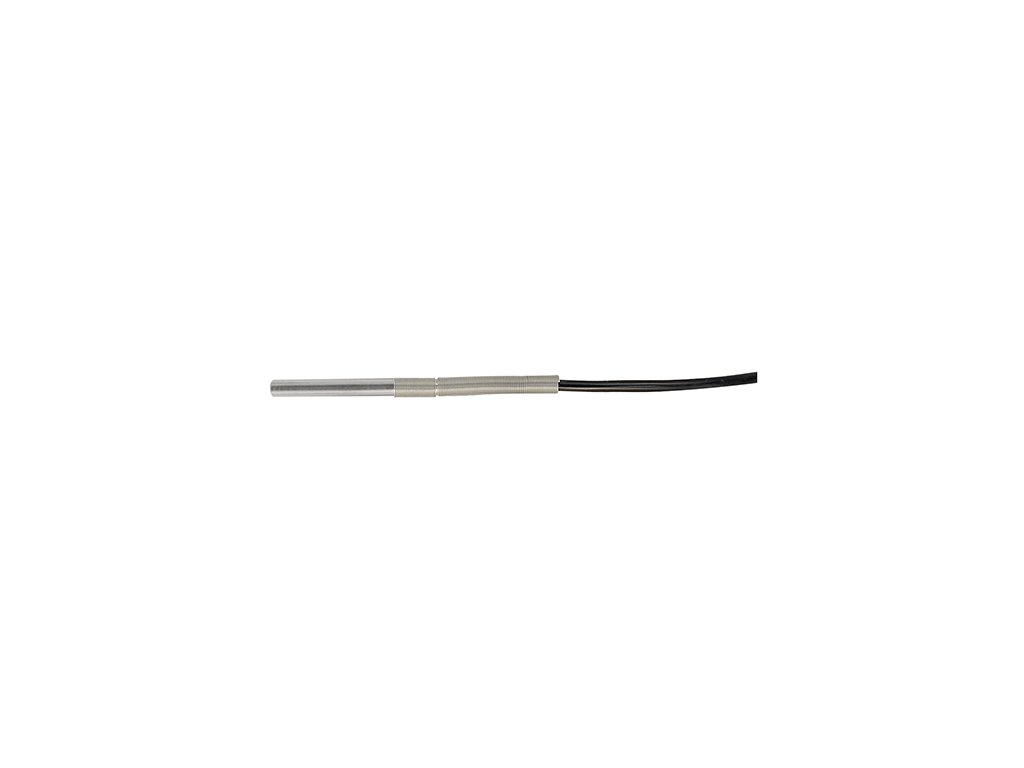

GTF 101 P-OKH Zakázkový odporový snímač teploty Pt100 / Pt1000, bez kabelového nátrubku
Detailní popis produktu
Všeobecně:
GTF 101 je snímač teploty, který je kompletně vyráběn dle požadavku zákazníka. Díky své robustní konstrukci je GTF 101 vhodný pro použití k trvalému měření vysokých teplot vzduchu, plynů a kapalin. Měření teploty je prováděno pomocí odporových senzorů teploty Pt100 popř. Pt1000.
Technické údaje:

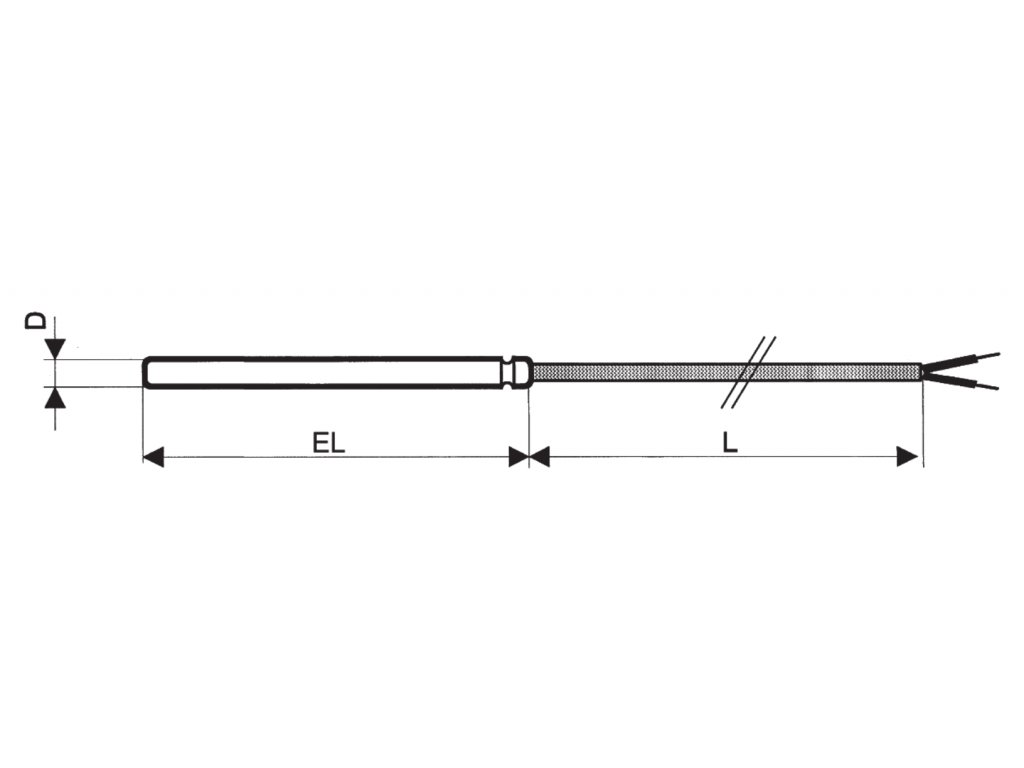

Průměr jímky snímače D: 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, jiné průměry na dotaz
Přesnost: DIN třída B, DIN třída A, DIN třída AA = 1/3 DIN třída B, 1/10 DIN třída B
Materiál jímky: nerezová ocel V4A (1.4404 nebo 1.4571)
snímač o Ø >3 mm a délce EL ≥50 mm je opatřen nerezovou spirálovou ochranou vývodu kabelu
|

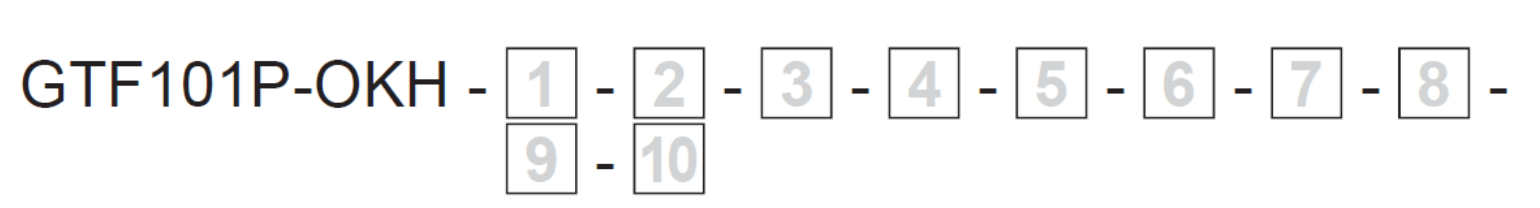

1. |
Senzor |
|
|
|
P |
Pt100 |
|
|
T |
Pt1000 |
|
2. |
Připojení senzoru |
|
|
|
2L |
2-vodič |
|
|
3L |
3-vodič |
|
|
4L |
4-vodič |
|
3. |
Přesnost senzoru |
|
|
|
A |
DIN třída A |
|
|
B |
DIN třída B |
|
|
D |
DIN třída AA (1/3 DIN třída B) |
|
|
Z |
1/10 DIN třída B |
|
4. |
Měřicí rozsah MB |
|
|
|
MB1 |
-50 ... +200 °C |
|
|
MB2 |
-50 ... +250 °C |
|
|
MB3 |
-50 ... +400 °C (s kabelem se skelnou izolací) |
|
|
MB4 |
-200 ... +200 °C (se silikonovým kabelem) |
|
|
MB4 |
-200 ... +250 °C |
|
|
MB5 |
-20 ... +105 °C |
|
5. |
Průměr jímky snímače D |
|
|
|
D30 |
Ø 3 mm |
|
|
D40 |
Ø 4 mm |
|
|
D50 |
Ø 5 mm |
|
|
D60 |
Ø 6 mm |
|
|
D80 |
Ø 8 mm |
|
6. |
Délka jímky snímače EL |
|
|
|
0050 |
50 mm |
|
|
0100 |
100 mm |
|
|
0150 |
150 mm |
|
|
0250 |
250 mm |
|
|
1000 |
1000 mm |
|
7. |
Typ a délka kabelu L |
|
|
|
L01-T |
teflonový kabel o délce 1 m, -200 ... +250 °C |
|
|
|
přídavná délka (příplatek za každý 1 m přídavné délky) |
|
|
L01-S |
silikonový kabel o délce 1 m, -50 ... +200 °C |
|
|
|
přídavná délka (příplatek za každý 1 m přídavné délky) |
|
|
L01-P |
PVC kabel o délce 1 m, -20 ... +105 °C |
|
|
|
přídavná délka (příplatek za každý 1 m přídavné délky) |
|
|
L01-G |
kabel se skelnou izolací o délce 1 m, -50 ... +400 °C |
|
|
|
přídavná délka (příplatek za každý 1 m přídavné délky) |
|
8. |
Připojovací konektor snímače |
|
|
|
MD |
4-pólový konektor Mini-DIN |
|
|
KS |
konektor Jack Ø 3,5 mm, Pt100 / Pt1000 |
|
|
M8B |
konektor M8 (pro připojení k EASYLOG s volbou AFK) |
|
|
BNC |
konektor BNC |
|
|
|
volné konce vodičů |
|
9. |
Jímka snímače |
|
|
|
TU |
potažená teflonem |
|
|
WD |
vodotěsný vývod kabelu, jen PVC kabely -20 ... +105 °C, |
|
|
GF |
perforovaná jímka |
|
10. |
Volba |
|
|
|
SF |
spirálová ochrana vývodu kabelu |
Doplňkové parametry
| Kategorie: | Průmyslové snímače Pt1000 |
|---|---|
| Záruka: | 1 rok |
