GTF 300-UV Drátový snímač teploty typu K (NiCr-Ni) pro velice rychlá měření, měřicí špička nezkroucená a svařená, s beztermonapěťovým plochým konektorem
Související produkty
Detailní popis produktu
Senseca GTF 300-UV je vysoce kvalitní drátový snímač teploty s termočlánkem typu K (NiCr-NiAl), teflonová izolace vodičů, měřicí špička nezkroucená, délka kabelu 1 m
TECHNICKÉ ÚDAJE GTF 300-UV:
VŠEOBECNÉ INFORMACE:
Drátové teplotní snímače GTF 300 / GTF 300 GS – termočlánek typu K
GTF 300 a GTF 300 GS jsou velmi rychlé a flexibilní drátové snímače teploty s termočlánkem typu K (NiCr-NiAl). Jsou určené pro přesné měření teploty vzduchu, plynů, malých ploch a ve variantě GTF 300 také kapalin.
Díky velmi tenkému vodiči termočlánku o průměru pouhých 0,2 mm reaguje snímač mimořádně rychle. Doba odezvy T90 je přibližně 0,3 sekundy, proto je vhodný všude tam, kde je důležitá rychlá reakce na změnu teploty.
Hlavní výhody
- Termočlánek typu K (NiCr-NiAl).
- Velmi rychlá odezva přibližně 0,3 s.
- Tenké dráty termočlánku o průměru pouhých 0,2 mm.
- Třída přesnosti 1 – nejvyšší třída přesnosti pro termočlánky.
- Možnost měření vzduchu, plynů a velmi malých povrchů.
- Varianta GTF 300 je vhodná také pro měření teploty kapalin.
- Volba typu měřicí špičky, připojení i délky kabelu.
- Dostupné délky: 1 m, 2 m, 5 m a 10 m.
Volba správné varianty
| Varianta | Izolace vodiče | Měřicí rozsah | Vhodné použití |
|---|---|---|---|
| GTF 300 | teflonová izolace | −65 až +250 °C (až +300 °C na neizolované špičce) |
vzduch, plyny, malé povrchy a kapaliny. Vodotěsné a chemicky odolné provedení |
| GTF 300 GS | izolace ze skelných vláken | −65 až +400 °C | suché prostředí, vzduch, plyny a povrchy. Není určeno pro měření v kapalinách |

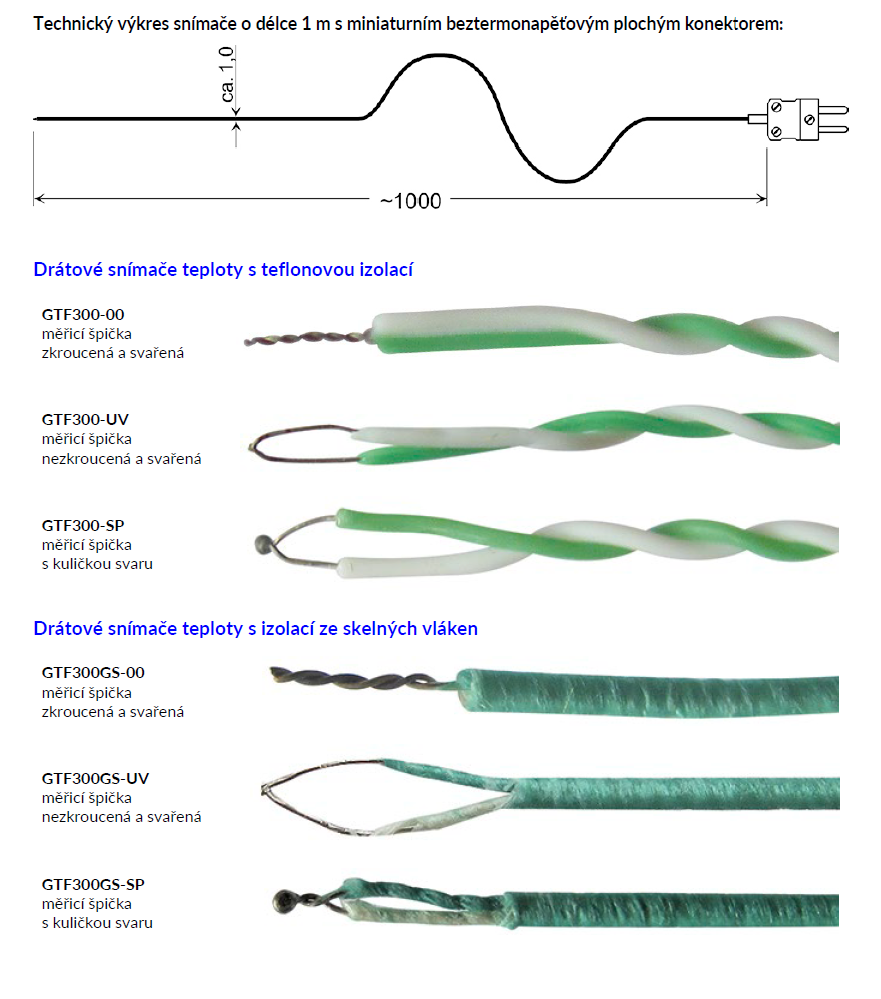

Typy měřicích špiček
Snímače lze objednat se třemi provedeními měřicí špičky:
- 00 – zkroucená a svařená špička: univerzální provedení pro běžná rychlá měření.
- UV – nezkroucená a svařená špička: vhodná tam, kde je potřeba co nejmenší a flexibilní měřicí bod.
- SP – špička s kuličkou svaru: robustnější provedení měřicího spoje.
Technické parametry
| Snímací prvek | termočlánek typu K (NiCr-NiAl) |
|---|---|
| Průměr vodiče termočlánku | cca 0,2 mm |
| Průměr snímače | cca 1 mm |
| Přesnost | třída 1: ±1,5 °C v rozsahu −40 až +375 °C nebo 0,4 % v rozsahu +375 až +1000 °C |
| Doba odezvy T90 | cca 0,3 s ve vodě při proudění 0,4 m/s |
| Délka kabelu | 1 m, 2 m, 5 m nebo 10 m |
| Elektrické připojení | miniaturní plochý konektor, konektor s ochranou proti zalomení nebo volné konce vodičů s kabelovými dutinkami |
Možnosti elektrického připojení
- Miniaturní beztermonapěťový plochý konektor: standardní připojení pro GTF 300.
- Miniaturní plochý konektor s ochranou proti zalomení: vyšší ochrana kabelu v místě připojení.
- LE – volné konce vodičů s kabelovými dutinkami: pro pevné připojení do zařízení nebo svorkovnice.
Standardní varianty
| Model | Provedení | Délka | Teplotní rozsah | Objednací číslo |
|---|---|---|---|---|
| GTF300-L01-00 | Teflonová izolace, zkroucená a svařená špička | 1 m | −65 až +250 °C, špička až +300 °C | 600072 |
| GTF300-L01-UV | Teflonová izolace, nezkroucená a svařená špička | 1 m | −65 až +250 °C, špička až +300 °C | 600081 |
| GTF300-L01-SP | Teflonová izolace, špička s kuličkou svaru | 1 m | −65 až +250 °C, špička až +300 °C | 605973 |
| GTF300GS-L01-00 | Izolace ze skelných vláken, zkroucená a svařená špička | 1 m | −65 až +400 °C | 602554 |
| GTF300GS-L01-UV | Izolace ze skelných vláken, nezkroucená a svařená špička | 1 m | −65 až +400 °C | 607893 |
| GTF300GS-L01-SP | Izolace ze skelných vláken, špička s kuličkou svaru | 1 m | −65 až +400 °C | 606208 |
Vhodné přístroje
Snímače jsou vhodné pro teploměry a dataloggery s podporou termočlánkových sond typu K, například:
- PRO 131.2 – přesný dvoukanálový ruční teploměr s grafickým displejem
- PRO 135.2 – dvoukanálový ruční teploměr a datalogger s grafickým displejem
- ECO 130 – rychlý teploměr pro termočlánkové snímače typu K
- ECO 130.2 – rychlý dvoukanálový teploměr pro termočlánkové snímače typu K
Upozornění
Varianta GTF 300 GS s izolací ze skelných vláken je určena pouze pro suché prostředí a není vhodná pro měření v kapalinách. Pro měření teploty kapalin zvolte variantu GTF 300 s teflonovou izolací.
Před objednáním doporučujeme ověřit požadovaný typ špičky, délku kabelu, typ konektoru a maximální provozní teplotu.
Doplňkové parametry
| Kategorie: | RUČNÍ PŘÍSTROJE A SENZORY |
|---|---|
| Záruka: | 1 rok |
| EAN: | 4058175000819 |
