Senseca AX 111-S6-A-230-L01-P-M12 Povrchový teploty Pt100 (4vodič) pro rovné povrchy, rychlý, tř. A, konektor M12

Detailní popis produktu

TECHNICKÉ ÚDAJE

AX 111-S6-A-230-L01-P-M12:

Povrchový snímač teploty Pt100, rychlý, velká rukojeť AX11, rychlý a ekonomický, postříbřená měřicí ploška Ø 6 mm s prvotřídními tepelnými vlastnostmi

Varianta: 4vodičový, tenkovrstvý senzor

Měřicí rozsah: -50 ... +300 °C

Přesnost: třída A (rozsah platnosti -30...+300 °C)

Délka snímače: 230 mm

Průměr snímače: 4 mm

Kabel a délka: 1 m PVC kabel, -20 ... +105 °C

Připojení: konektor M12, 4pól. (např. PRO 11X)

VŠEOBECNÉ INFORMACE:

AX 111-I / AX 115-I

Přesné analogové povrchové snímače Pt100, 4vodič

• ergonomická rukojeť s vysokou provozní teplotou až 120 °C

• vyměnitelné a přesné

• rychlé

• platinový senzor Pt100 pro 4vodičové referenční přístroje (např. PRO 115)

• robustní, pro dlouholeté profesionální použití

• postříbřená měřicí ploška s prvotřídními tepelnými vlastnostmi

• ochrana proti vodě (stupeň krytí) IP 67

POPIS

AX 111-S6 je přesný analogový povrchový snímač teploty se senzorem Pt100 vyrobeným tenkovrstvou technologií.

Snímače byly navrženy pro měření teploty na pevných površích, ale lze je ponořit i do kapalin např. kalibračních lázní.

Při měření na kovových površích mějte na paměti, že i přes optimalizovanou konstrukci měřicí plošky přetrvává odchylka měření, zejména při vysokých teplotách. Zajistěte dobrý přenos tepla (např. teplovodivou pastou)!

Jímka snímačů je vyrobena z nerezové oceli odolné proti korozi a vysokým teplotám, měřicí ploška je postříbřená.

Kabel snímačů může být volitelně vybaven konektorem M12, konektorem Mini-DIN nebo dodán s volnými konci vodičů.

Sondy mohou být volitelně dodány s kalibrací ISO 9001 v kombinaci s vhodným zobrazovacím přístrojem (např. teploměr PRO 111 / PRO 115).

V kombinaci s doporučenými Pt100 teploměry (např. PRO 111 a PRO 115) mohou být takové měřicí sestavy také zkalibrovány dle ISO/IEC 17025 a dodány s kalibračními certifikáty ISO 9001.

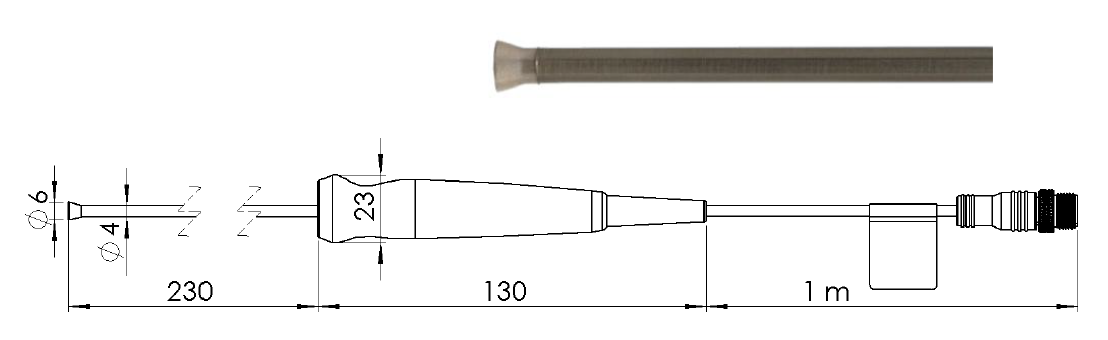

Postříbřená měřicí ploška Ø 6 mm:

Četné možnosti konfigurace provedení snímače (viz odstavec Objednací kódy) umožňují přizpůsobit Váš výběr tak, aby vyhovoval Vašim technickým požadavkům a cenové představě.

TECHNICKÉ ÚDAJE

Senzor:  Pt100, tenkovrstvý film

Konstrukce:  tuhá jímka Ø 4 mm se stříbrnou ploškou Ø 6 mm

Přesnost:   DIN třída přesnosti A

Upozornění:   daná třída přesnosti platí pouze v rozsahu teplot uvedeném zde: *)

Měřicí rozsah: **)   -50 … +300 °C

Doba odezvy (T90):   voda 0,4 m/s:   < 5 s, kovový povrch:   ~ 15 s

Výstup:   Pt100 4vodič

Elektrické připojení:

   -   4pólový konektor M12, samec, kódování A

   -   4pólový konektor Mini-DIN (pro GMH 37xx)

   -   volné konce vodičů

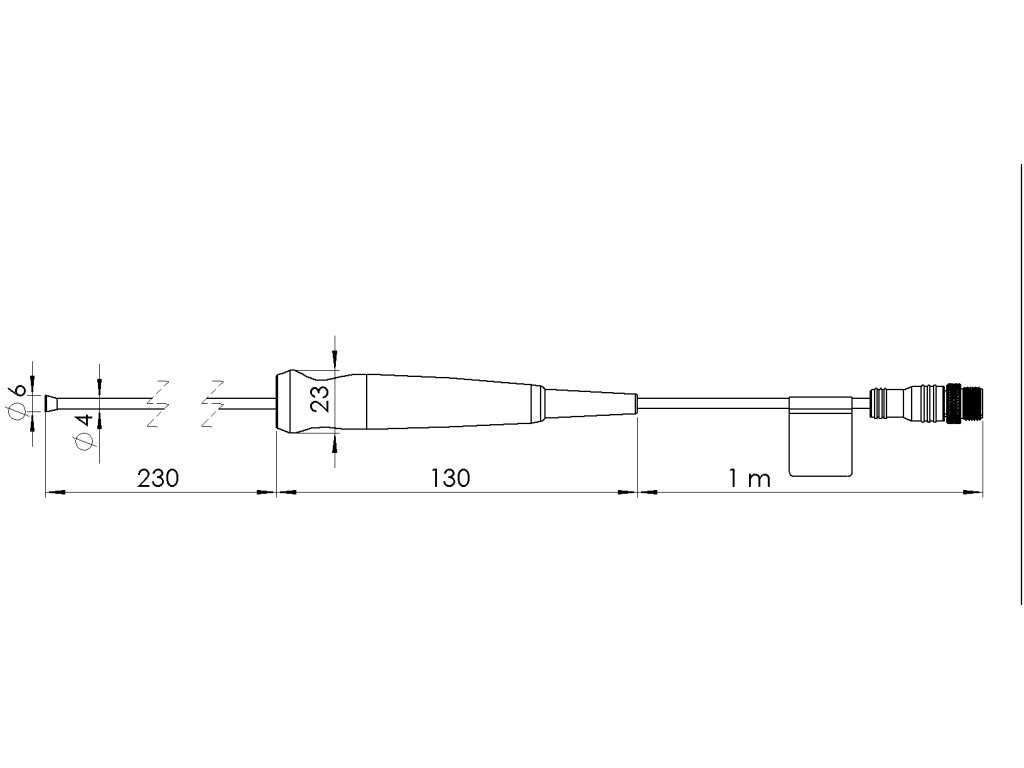

Rozměry:    jímka snímače:   Ø 4 mm, L=230 mm (jiné na dotaz)

   kabel:   Ø 4 mm, L=1, 2 nebo 5 m

Hmotnost:   cca 110 g s kabelem 1 m

Materiály

   jímka:   nerezová ocel AISI 316L (1.4404),

   rukojeť:   polyamid (PA6-GF30, max. 120 °C),

   kabel:   izolace PVC (trvale do +80 °C / krátkodobě cca 2 hodiny až do +105 °C)

Stupeň krytí:   IP 67

Aplikace:   povrchový

*) následující třídy přesnosti platinových měřicích odporů jsou standardizovány dle/v souladu s normami IEC 751 a EN 60751:

V závislosti na třídě přesnosti je mezní odchylka platná pouze v určeném omezeném rozsahu teplot.

Mimo rozsah platnosti uvedené přesnosti lze očekávat vyšší odchylky.

Stárnutí a vibrace mohou vést ke driftu, který může snižovat přesnost senzorů/snímačů.

***) Konečný měřicí rozsah vyplývá z konstrukce jímky snímače (minerální izolace nebo nikoliv) a provedení měřicího senzoru (vinutý drát/tenkovrstvý). Opakované výrazné podkročení/překročení rozsahu platnosti může mít negativní vliv na přesnost senzoru.

Měřicí rozsah snímače nesmí být v žádném případě překročen, jinak může v nejhorším případě dojít ke zničení senzoru nebo ke snížení přesnosti snímače.

OBJEDNACÍ KÓDY

AX11     1.     -     2.     -     3.     -     4.     -     5.     -     6.

   Senzor

               1            4vodič, tenkovrstvý senzor

   Konstrukce

               S6           tuhá jímka Ø 4 mm se stříbrnou ploškou Ø 6 mm, do 300 °C, rychlý

   Přesnost

                 A             třída A

   Délka jímky snímače

               -150       150 mm

               -300       300 mm

               -XXX       jiné délky na dotaz

   Délka kabelu a materiál izolace

               -L01-P   1 m PVC kabel, -20 ... +105 °C

               -L02-P   2 m PVC kabel, -20 ... +105 °C

               -L05-P   5 m PVC kabel, -20 ... +105 °C

               -L01.2SK   spirálový kabel natažitelný do 1,2 m

Elektrické připojení

               -M12     konektor M12, 4pólový (např. PRO 11x)

               -MD       konektor Mini-DIN, 4pólový (GMH 37xx)

               -LE          volné vodiče s kabelovými koncovkami, 4vodič

 STANDARDNÍ PRODUKTY

Výběr z portfolia, další na dotaz.
