Senseca AX 112-G3-OK-A-100 Přesný snímač pro vzduch a plyny Pt100, rychlý, tř. A, konektor M12

Detailní popis produktu

TECHNICKÉ ÚDAJE

AX 112-G3-OK-A-100:

Snímač teploty vzduchu / čistých plynů, Pt100, tenkovrstvý senzor třídy A, Ø 3 x 100 mm, konektor M12

Varianta: 4vodičový, tenkovrstvý senzor

Měřicí rozsah: -50 ... +250 °C

Přesnost: třída A (rozsah platnosti -30...+250 °C)

Délka snímače: 100 mm

Průměr snímače: 3 mm

Připojení: konektor M12, 4pól. (např. PRO 11X)

VŠEOBECNÉ INFORMACE:

AX 112-G3

Přesný analogový snímač pro vzduch a plyny Pt100, 4vodič senzor třídy přesnosti A

• robustní, pro dlouholeté profesionální použití

• kompaktní konstrukce: Ø 3 mm

• rychlý

POPIS

AX 112-G3 je přesný analogový snímač teploty plynů se senzorem Pt100 vyrobeným tenkovrstvou technologií.

Snímač byl navržen pro měření teploty čistých plynů jako je okolní vzduch.

Otevřená konstrukce zajišťuje nejrychlejší možnou odezvu.

Snímač se připojuje přímo do konektorů vhodných zobrazovacích přístrojů (např. teploměrů PRO 111 / PRO 115), což umožňuje ovládání měřicí sestavy jednou rukou.

Kompaktní konstrukce snímače skýtá nejlepší možnou dobu odezvy a umožňuje měření i na nepřístupných místech.

Jímka snímačů je vyrobena z nerezové oceli odolné proti korozi a vysokým teplotám.

Sondy lze volitelně dodat s kalibračními certifikáty DAkkS/ACCREDIA v kombinaci s vhodným zobrazovacím přístrojem.

V kombinaci s doporučenými Pt100 teploměry (např. PRO 111 a PRO 115) mohou být takové měřicí sestavy také zkalibrovány dle ISO/IEC 17025 a dodány s kalibračními certifikáty ISO 9001.

TECHNICKÉ ÚDAJE

Senzor:   Pt100, tenkovrstvý film

Konstrukce:   tuhá jímka Ø 3 mm z nerezové oceli s otvory pro vstup plynu, se senzorem uvnitř

Přesnost:   DIN třída přesnosti A

Upozornění:   daná třída přesnosti platí pouze v rozsahu teplot uvedeném zde: *)

Měřicí rozsah: **)   -50 … +250 °C

Doba odezvy (T90):    plyn 2 m/s:   cca 15 s

Výstup:   Pt100 4vodič

Elektrické připojení:   4pólový konektor M12, samec, kódování A

Připojovací kabel:   žádný, volitelně použijte připojovací kabele CABLE-M12-L01

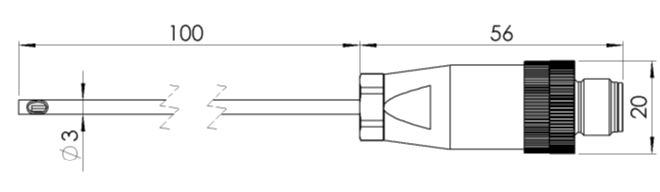

Rozměry:   jímka snímače:   Ø 3 mm, L=100 mm

Hmotnost:   cca 30 g

Materiály (jímka):   nerezová ocel AISI 316L (1.4404)

Aplikace:   rychlé a přesné měření v čistých a suchých plynech

*) následující třídy přesnosti platinových měřicích odporů jsou standardizovány dle/v souladu s normami IEC 751 a EN 60751:

V závislosti na třídě přesnosti je mezní odchylka platná pouze v určeném omezeném rozsahu teplot.

Mimo rozsah platnosti uvedené přesnosti lze očekávat vyšší odchylky.

Stárnutí a vibrace mohou vést ke driftu, který může snižovat přesnost senzorů/snímačů.

***) Konečný měřicí rozsah vyplývá z konstrukce jímky snímače (minerální izolace nebo nikoliv) a provedení měřicího senzoru (vinutý drát/tenkovrstvý). Opakované výrazné podkročení/překročení rozsahu platnosti může mít negativní vliv na přesnost senzoru.

Měřicí rozsah snímače nesmí být v žádném případě překročen, jinak může v nejhorším případě dojít ke zničení senzoru nebo ke snížení přesnosti snímače.
