Senseca AX 111-M3-B-300-L01-P-M12 Ponorný snímač teploty Pt100 (4vodič) pro kapaliny a plyny, konektor M12

Novinka
3 hodnocení
Značka: SENSECA
ZDARMAZDARMA
AX111 115
2 477 Kč / ks 2 997,17 Kč včetně DPH
cca 2 týdny
Možnosti doručení

Objednací číslo: 486728

  • Měřicí rozsah: -50 ... +500 °C
  • Konektor M12 pro přístroje PRO 111 a PRO 115

Podrobné technické údaje naleznete v katalogovém listu:
 Katalogový list AX111_AX115

Detailní informace

Detailní popis produktu

TECHNICKÉ ÚDAJE

AX 111-M3-B-300-L01-P-M12:

Ponorný snímač teploty Pt100, velká rukojeť AX11

Varianta: 4vodičový, tenkovrstvý senzor, plášťový

Měřicí rozsah: -200 ... +600 °C

Přesnost: třída B

Délka snímače: 300 mm

Průměr snímače: 3 mm

Kabel a délka: 1 m PVC kabel, -20 ... +105 °C

Připojení: konektor M12, 4pól. (např. PRO 11X)



VŠEOBECNÉ INFORMACE:

AX 111 / AX 115
Přesné analogové snímače teploty Pt100, 4vodič

  • vyměnitelné

  • rychlé a přesné

  • platinový senzor Pt100 pro 4vodičové referenční přístroje (např. PRO 115)

  • ergonomická rukojeť s vysokou provozní teplotou až 120 °C

  • robustní, pro dlouholeté profesionální použití

  • jednoduché čištění

  • ochrana proti vodě (stupeň krytí) IP 67



POPIS

AX 111 je přesný snímač teploty se senzorem Pt100 vyrobeným tenkovrstvou technologií.

AX 115 je vysoce přesný ponorný snímač teploty s drátovým vinutým senzorem Pt100 splňujícím nejvyšší požadavky na přesnost.

Snímače byly navrženy pro použití v plynech, kapalinách a měkkých materiálech.

Jímka snímače je vyrobena z nerezové oceli odolné proti korozi, která je tak vhodná i pro trvalý kontakt s potravinami.

Kabel snímače může být volitelně vybaven konektorem M12 nebo dodán s volnými konci vodičů.

V kombinaci s doporučenými Pt100 teploměry (např. PRO 111 a PRO 115) mohou být takové měřicí sestavy dodány také s kalibračními certifikáty DAkkS/Accredia.



Senzor:

AX 111:   Pt100 (tenkovrstvý film)

AX 115:   Pt100 (drátový vinutý)

Měřicí rozsah:

AX 111:   -50 … +250 °C

AX 111:   s minerální izolací, -200 … +600 °C

AX 115:   s minerální izolací, přesnost 1/10 DIN třída B, -50 … +250 °C

AX 115:   s minerální izolací, přesnost DIN třída A, -100 … +450 °C

Přesnost: DIN třída B, DIN třída A, DIN třída AA, 1/10 DIN třída B

Doba odezvy (T90):

Ø 3 mm:   voda 0,4 m/s < 2 s, vzduch 2 m/s cca 40 s

Ø 3 mm minerální izolace:   voda 0,4 m/s < 5 s, vzduch 2 m/s cca 60 s

Výstup: Pt100 4vodič

Elektrické připojení: 4pólový konektor M12 (samec) 4pólový konektor Mini-DIN (pro GMH 37xx) nebo volné konce vodičů

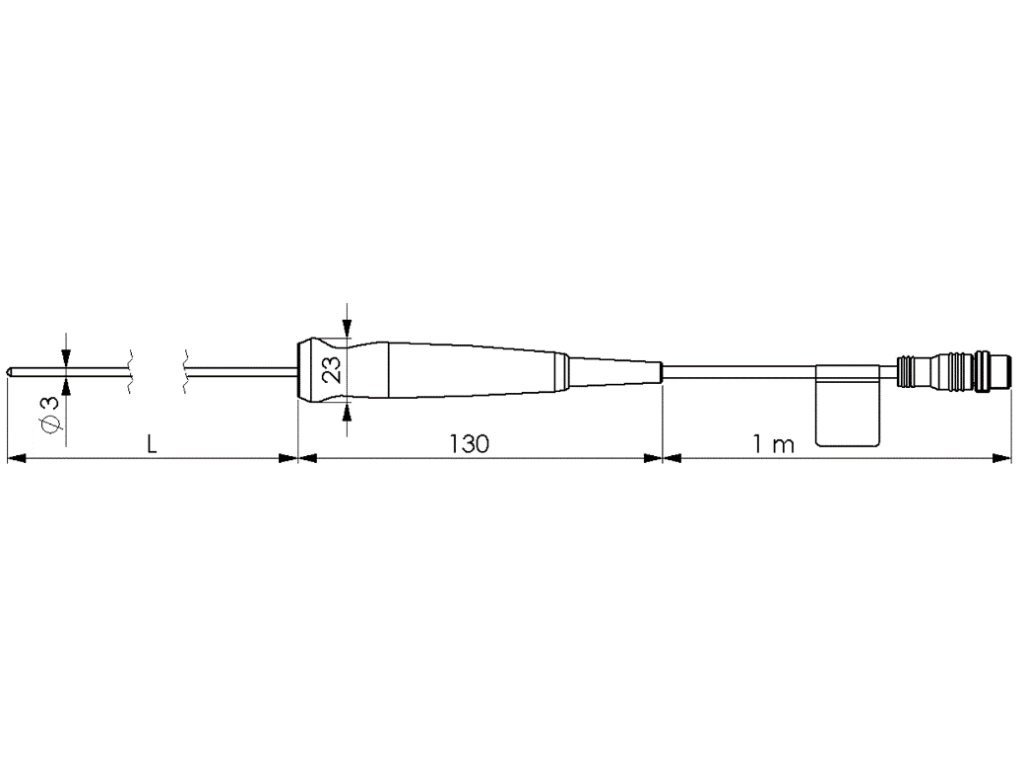

Rozměry

  jímka snímače:  Ø 3 mm, L=150/300 mm (jiné na dotaz)

  kabel:   Ø 4 mm, L=1, 2 nebo 5 m

Hmotnost: cca 110 g s kabelem 1 m

Materiály

jímka:   AISI 316

rukojeť: polyamid (PA6-GF30, max. 120°C) s volbou -WD: rukojeť vodotěsně zatěsněná, pro trvalý provoz pod vodou (pouze kabel s izolací PVC)

kabel:   PVC (trvale do +80 °C / krátkodobě cca 2 hodiny až do +105 °C)

Stupeň krytí: IP 67, při volbě -WD („rukojeť vodotěsně zatěsněná“): pro trvalý provoz pod vodou

Aplikace: prostorový, ponorný, zapichovací



Objednací kódy

AX



1.

-

2.

-

3.

-

4.

-

5.

-

6.



1. Pt100

111        Pt100 tenkovrstvý film

115        Pt100 drátový vinutý

2. Provedení snímače

D3          Ø3 mm ponorný

I3            Ø3 mm zapichovací

M3         Ø3 mm ponorný, minerální izolace

3. Přesnost

B             třída B

A             třída A

AA          třída AA

01B        třída 1/10 B

4. Délka snímače

-150      150 mm

-300      300 mm

-XXX      jiné délky na dotaz

5. Délka kabelu a materiál

-L01-P        1 m PVC kabel, -20 ... +105 °C

-L02-P        2 m PVC kabel, -20 ... +105 °C

-L05-P        5 m PVC kabel, -20 ... +105 °C

-L01.2SK    spirálový kabel natažitelný do 1.2 m

6. Elektrické připojení

-M12     M12 konektor, 4pólový (např. PRO 11x)

-MD      Mini-DIN konektor, 4pólový (GMH 37xx)

-LE       volné vodiče s kabelovými koncovkami



Standardní produkty

AX 111-D3-B-150-L01-P-M12         obj. č. 486727
analogový ponorný snímač Pt100, -50 … +250 °C, tenkovrstvý senzor třídy B, jímka Ø3 x 150 mm, PVC kabel 1 m, konektor M12

AX111-D3-AA-150-L01-P-M12       obj. č. 487377
analogový ponorný snímač Pt100, -50 … +250 °C, tenkovrstvý senzor třídy AA, jímka Ø 3 x 150 mm, PVC kabel 1 m, konektor M12

AX111-I3-AA-150-L01-P-M12        obj. č. 486830
analogový zapichovací snímač Pt100, -50 … +250 °C, tenkovrstvý senzor třídy AA, jímka Ø 3 x 150 mm, PVC kabel 1 m, konektor M12

AX 111-M3-B-300-L01-P-M12         obj. č. 486728
analogový ponorný snímač Pt100,  -50 ... +500 °C, minerálně izolovaný, tenkovrstvý senzor třídy B, jímka Ø3  x 300 mm, PVC kabel 1 m, konektor M12

AX 115-M3-01B-300- L01-P-M12   obj. č. 486730
analogový ponorný snímač Pt100, vysoká přesnost, , -50 … +100 °C, vinutý senzor 1/10 tř. B, jímka Ø 3 x 300 mm, PVC kabel 1 m, konektor M12

AX 115-M3-01B-300- L01-P-M12   obj. č. 488245
analogový ponorný snímač Pt100, vysoká přesnost, , -50 … +100 °C, vinutý senzor 1/10 tř. B, jímka Ø 3 x 150 mm, PVC kabel 1 m, konektor M12



Vhodné pro přístroje

PRO 111  (obj. č. 486650)    1kanálový vysoce přesný teploměr pro snímače Pt100.
PRO 115  (obj. č. 486651)    1kanálový vysoce přesný teploměr / logger pro snímače Pt100.


Vhodné pro přístroje

PRO 111  (obj. č. 486650)    1kanálový vysoce přesný teploměr pro snímače Pt100.
PRO 115  (obj. č. 486651)    1kanálový vysoce přesný teploměr / logger pro snímače Pt100.


Doplňkové parametry

Kategorie: Snímače teploty Pt100
Záruka: 1 rok
