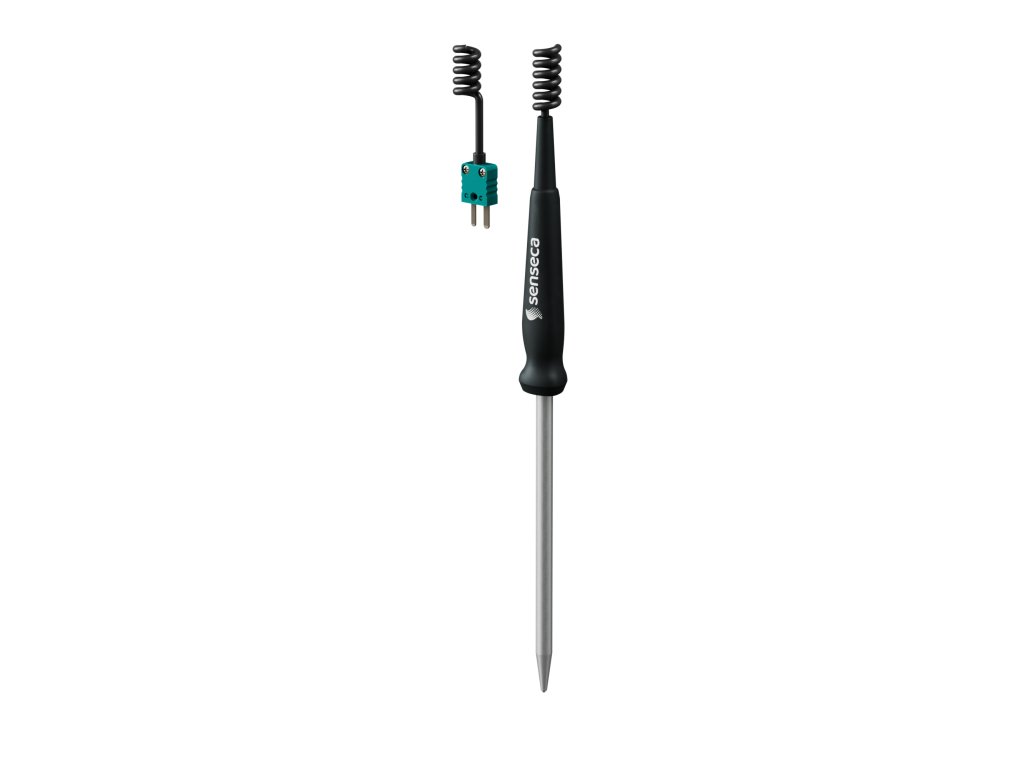

Senseca AX 131-I8-1250-L01-S-MF Ruční zapichovací snímač teploty typu K (NiCr-Ni) pro obilí, komposty apod., velmi robustní a odolný

Detailní popis produktu

TECHNICKÉ ÚDAJE

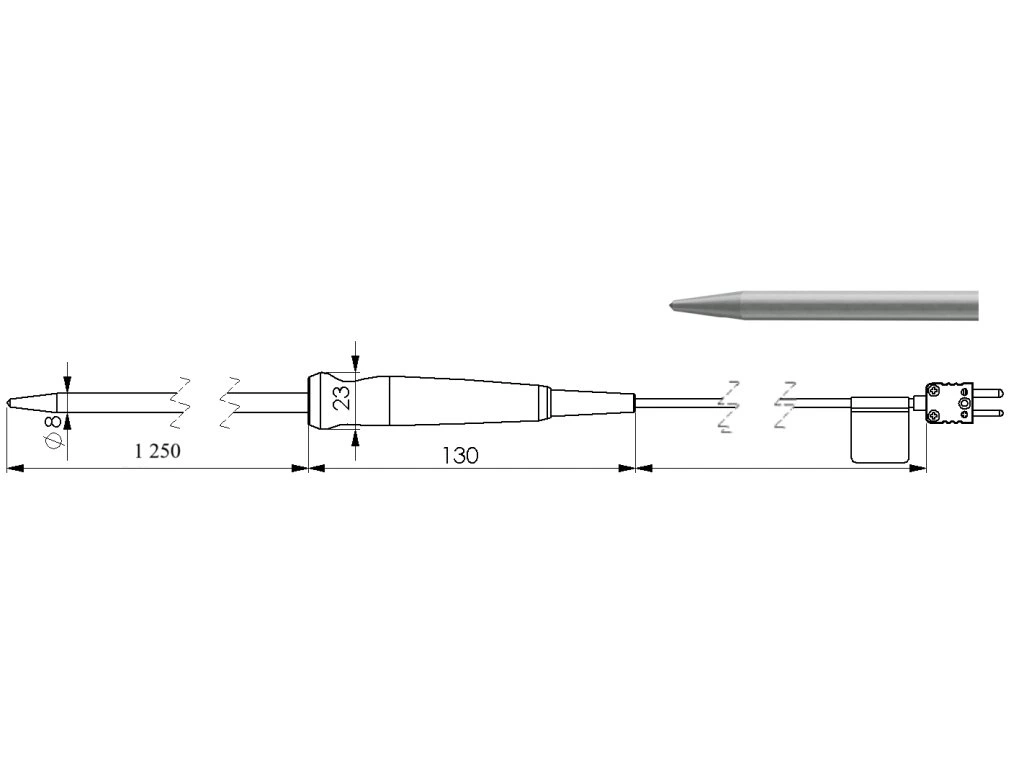

AX 131-I8-1250-L01-S-MF:

Zapichovací snímač teploty typ K, velká rukojeť AX131

Varianta: speciální zapichovací snímač

Měřicí rozsah: -40 ... +250 °C

Přesnost: třída 1

Délka snímače: 1 250 mm

Průměr snímače: 8 mm

Kabel a délka: 1 m silikonový kabel

Připojení: miniaturní plochý konektor

VŠEOBECNÉ INFORMACE:

AX 131

Přesné analogové snímače teploty s termočlánkem typ K

• robustní nerezová konstrukce pro dlouhodobé profesionální použití
• pro speciální aplikace ve stavebnictví a zemědělství
• ergonomická rukojeť s vysokou provozní teplotou až 120 °C
• snadno se čistí
• vodotěsné se stupněm krytí IP 67

POPIS

AX 131-I36 / I8 jsou přesné analogové zapichovací termočlánkové snímače teploty typu K.

Tyto speciální zapichovací snímače jsou optimalizovány pro náročné terénní použití.

Oblasti použití zahrnují měření v tekutém asfaltu (AX131-I36-200), v sypkých materiálech (pelety, dřevěná štěpka, kompost), v pytlovaném zboží (obilí atd.) a balících (lehce lisované balíky sena nebo slámy).

Pro aplikace v silně lisovaném zboží použijte sondy s T-rukojetí: GSF 40 T s průměrem trubky Ø 10 mm.

Jímka snímače je vyrobena z nerezové a teplotně odolné oceli, která je tak vhodná i pro trvalý kontakt s potravinami.

Rozměry hrotu a trubice snímače představují vyvážené řešení mezi požadavky na rychlost odezvy a robustnost.

Standardní 1 m dlouhý kabel snímače je zakončen miniaturním beztermonapěťovým plochým konektorem nebo je volitelně dodáván s volnými konci vodičů.

Snímače jsou dodávány výhradně ve třídě přesnosti 1, což je nejvyšší třída přesnosti pro snímače s termočlánky.

V kombinaci s doporučenými teploměry (např. PRO 131.2 / 135.2 nebo ECO 130) mohou být takové měřicí sestavy dodány také s kalibračním certifikátem DAkkS-/ACCREDIA.

K dispozici jsou následující varianty provedení jímky a hrotu snímače:

AX131-I36 Zapichovací snímač pro sypký materiál a asfalt Ø 3/6 mm

AX131-I8 Robustní zapichovací snímač Ø 8 mm

TECHNICKÉ ÚDAJE

Senzor:    termočlánek typu K, nikl-chrom/nikl-hliník (NiCr-NiAl), IEC 60584-1

Měřicí rozsah:

               AX 131-I36         -40 ... +550 °C

               AX 131-I8            -40 ... +250 °C

Přesnost:   třída 1:   ±1,5 °C nebo 0,40 %

Doba odezvy (T90):   AX 131-I36, Ø 3 mm: voda 0,4 m/s < 2 s, vzduch 2 m/s cca 40 s

                                   AX 131-I8: voda 0,4 m/s cca 4 s

Kabel:   délka 1 m, se silikonovou izolací Ø 4 mm (do + 200 °C) nebo spirálový kabel 300 mm natažitelný do délky 1,2 m

Elektrické připojení: miniaturní beztermonapěťový plochý konektor nebo volné konce vodičů

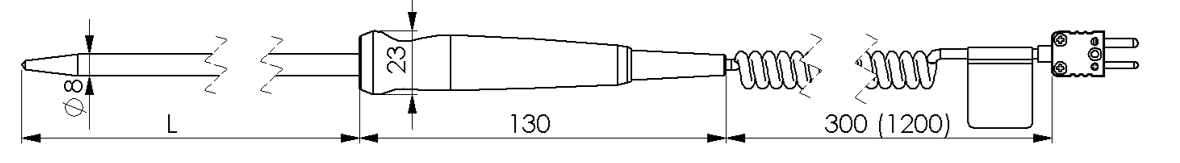

Rozměry jímky snímače AX 131-I36:   Ø 6 mm redukovaný na Ø 3 mm

Rozměry jímky snímače AX 131-I8:     Ø 8 mm

délka L:   viz objednací kódy

Materiál jímky snímače  AISI 316

Rukojeť polyamid (PA6-GF30), kabelová ochrana Santoprene (vše do + 120 °C)

Stupeň krytí       IP 67

Aplikace               ponorný snímač, zapichovací snímač

Objednací kód

  1          Varianta a průměr jímky snímače

               I36         Ø 6 mm redukovaný na Ø 3 mm

               I8            Ø 8 mm

2            Délka jímky snímače

               200        200 mm, standard u varianty -I36

               300        300 mm, standard u variant -I36 a -I8

3             Délka jímky snímače

               100        100 mm, robustní

               130        130 mm, standard

               150        150 mm, standard u plášťových minerálně izolovaných snímačů

               xxx          jiné délky na vyžádání

4             Kabel - délka a materiál

               L01-S     1 m kabel se silikonovou izolací

               Lxx-S      jiné délky na vyžádání

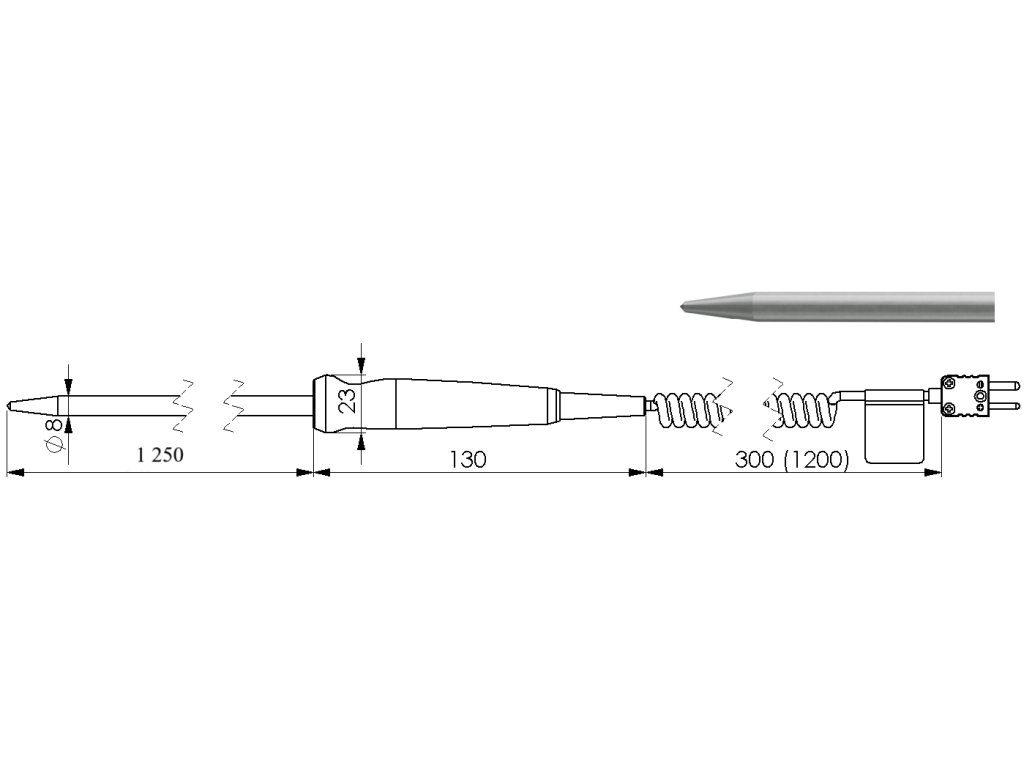

               CC12      spirálový kabel natažitelný do délky 1,2 m

5             Elektrické připojení

               MF         miniaturní beztermonapěťový plochý konektor

               LE           volné konce vodičů s kabelovými koncovkami
