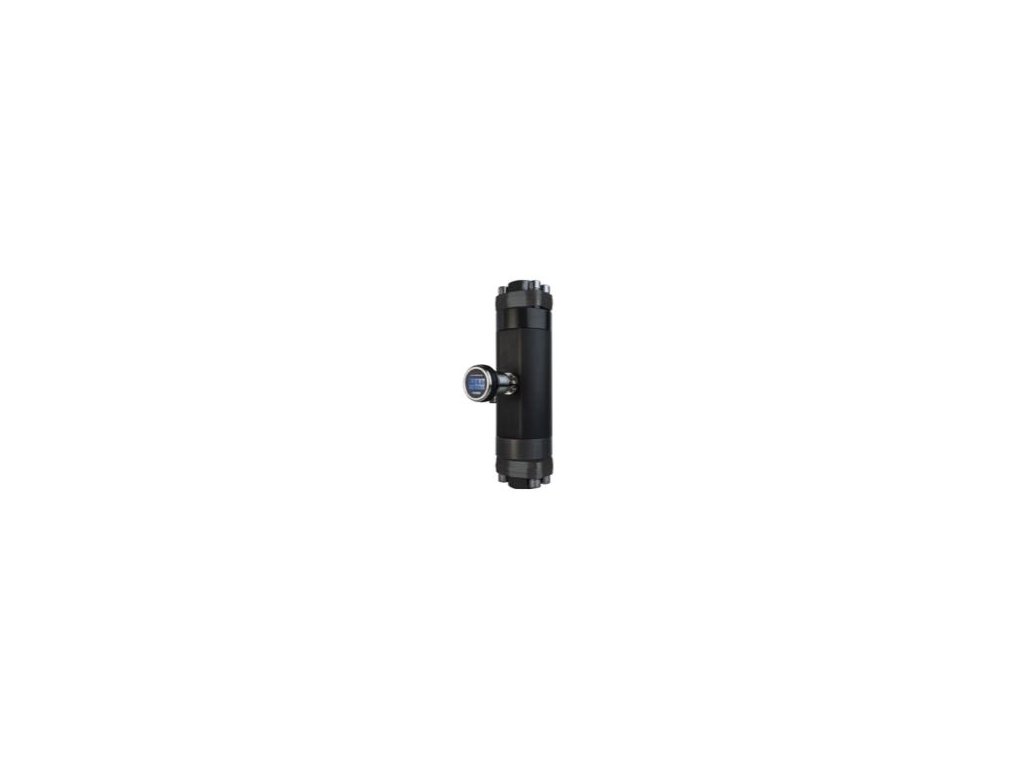

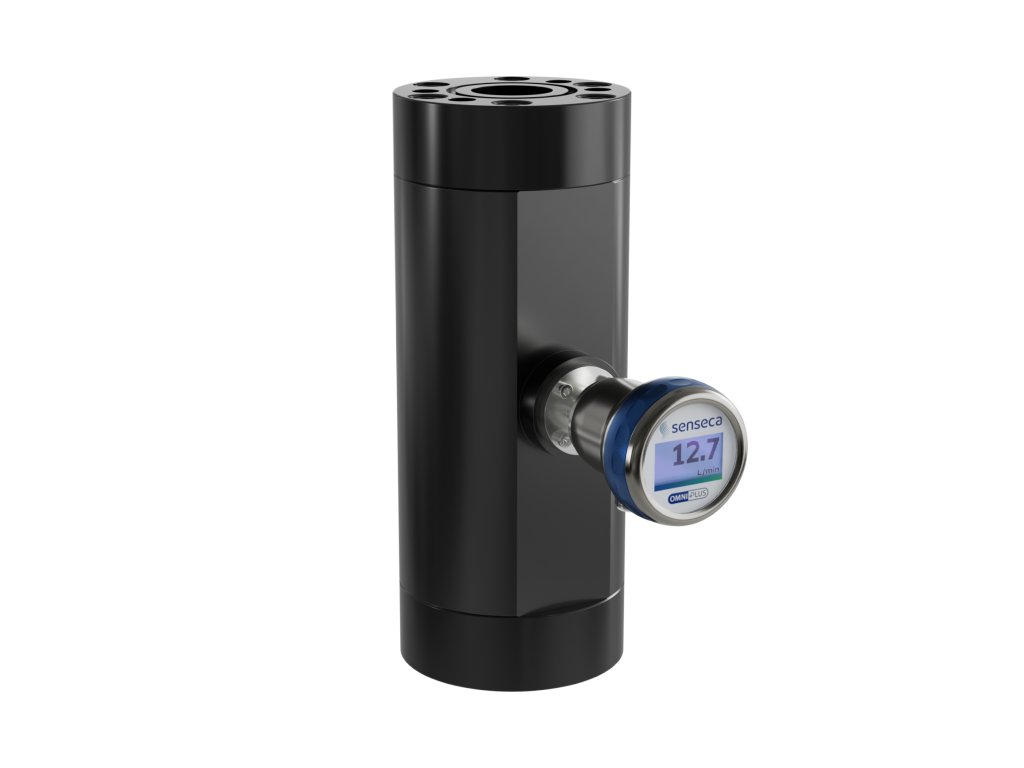

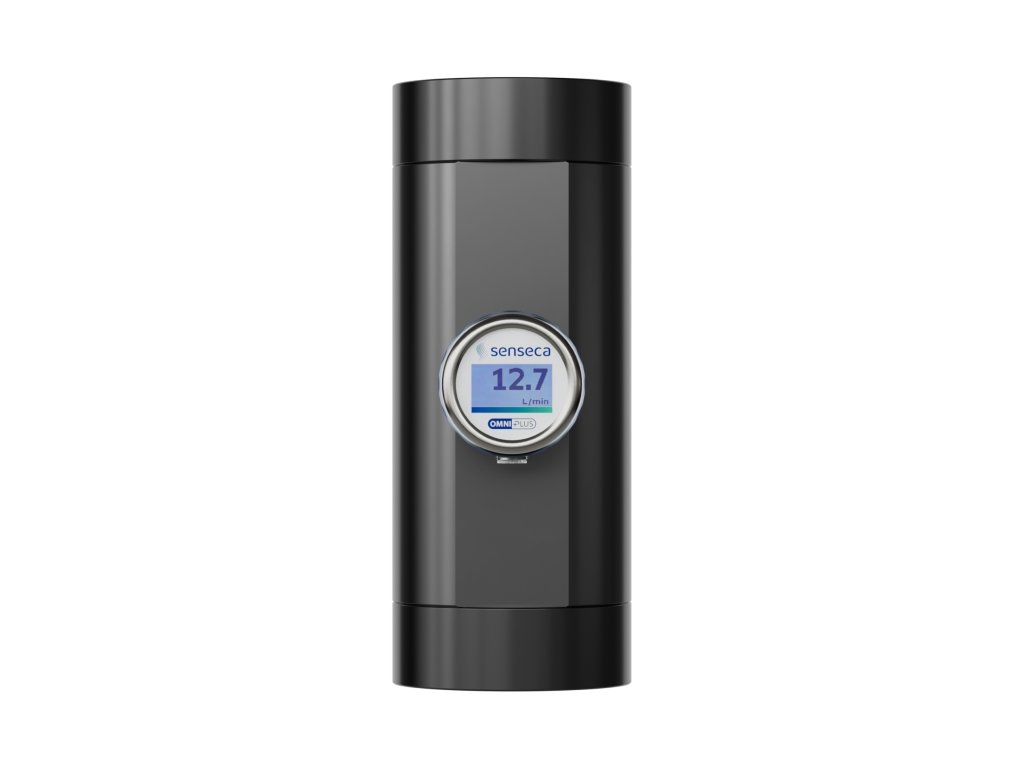

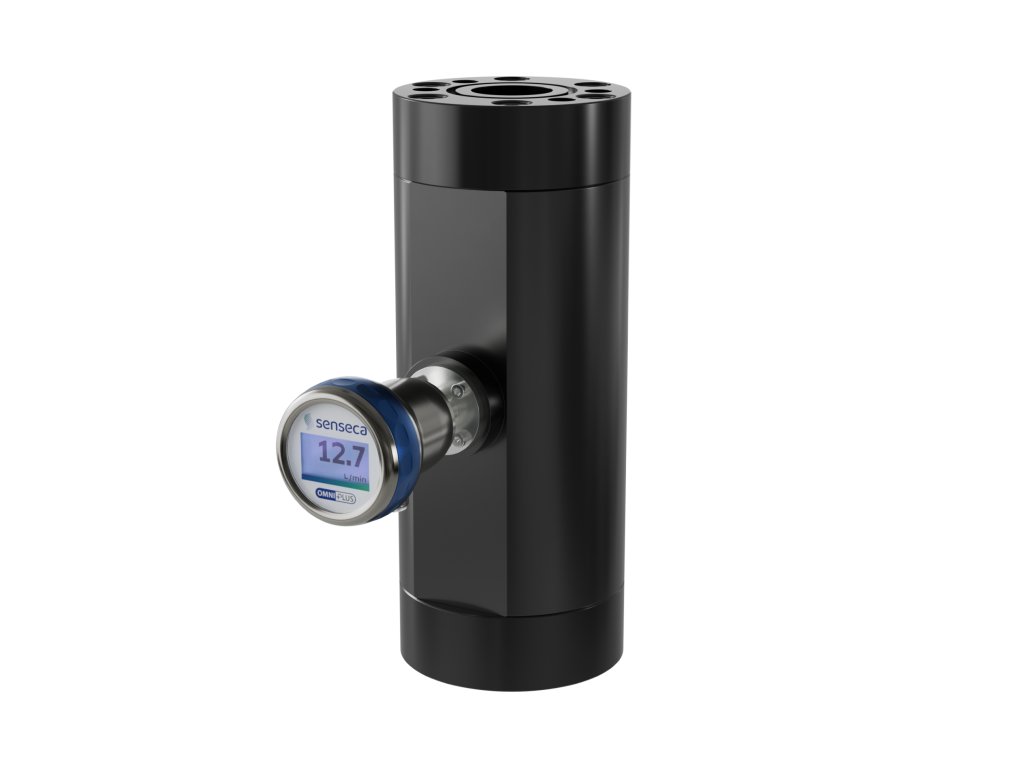

OMNIPLUS-VHSX Vřetenový převodník průtoku / spínač OMNIPLUS-VHSX
Detailní popis produktu
OMNIPLUS-VHSX Vřetenový převodník průtoku / spínač
Výhody:
- integrované rozhraní IO-Link
- měří a monitoruje viskózní média (olej) 1,4...1500 l/min
- vysoká přesnost
- nízká závislost na viskozitě
- použitelný až do 40 000 mm²/s (cSt)
- analogový výstup a dva spínače mezních hodnot
Převodníky průtoku OMNIPLUS-VHSX jsou určeny pro měření průtoku kapalin, viskózních a mazivých médií, například mazacích olejů. Měření je založeno na objemovém principu pomocí dvou do sebe zapadajících měřicích šroubů, které jsou poháněny proudícím médiem a otáčejí se proti sobě. Díky této objemové metodě jsou zařízení prakticky nezávislá na viskozitě měřeného média.
Senzor umístěný mimo proudové médium detekuje boky šroubů a generuje frekvenční signál úměrný průtoku. Každý impuls odpovídá určitému měřenému objemu. V měřicím prostoru nejsou použity žádné magnety.
Zařízení umožňuje obousměrný provoz. Směr proudění je automaticky detekován elektronikou a zobrazuje se na displeji. Integrovaný sumátor podle směru proudění hodnoty buď sčítá, nebo odečítá.
Integrovaná elektronika je vybavena LCD displejem, analogovým výstupem a dvěma spínacími výstupy a umožňuje jednoduchou uživatelskou konfiguraci.
Tělo zařízení je vyrobeno z hliníku, připojovací části mohou být z hliníku nebo oceli. Pro snadnější montáž do potrubí jsou jako příslušenství k dispozici SAE příruby.
Nominální velikost: DN25...DN50
Typ připojení: vnitřní závit G 1...G 2
Měřicí rozsahy: viz tabulka
Nejistota měření: ±1 % z naměřené hodnoty při 20 mm²/s v určeném měřicím rozsahu
Tlaková odolnost: s hliníkovým připojením PN160, s hliníkovým připojením a SAE přírubou PN350, se ocelovým připojením s nebo bez SAE příruby PN350
Médium: Olej nebo jiné neagresivní, mazací kapaliny
Teplota média: -20...+85 °C
Okolní teplota: -20...+70 °C
Skladovací teplota: -25...+85 °C
Napájecí napětí: 18...30 V DC
Spotřeba proudu: < 130 mA (SIO režim, nezatížené výstupy)
Specifikace IO-Link: IO-Link revize V1.1
napětí: 0...10 V, 2...10 V, 0...5 V, 1...5 V, 0,5...4,5 V
odolné proti zkratu a přepólování
Iout = max. 100 mA na výstup
Konfigurovatelné na zařízení jako
● limitní spínač
● frekvenční výstup
● pulzní výstup
● výstup signálu pro přednastavený čítač
Displej: 1,2" grafický LCD (transflektivní) 128 x 64 pixelů, podsvícení bílé, červené při alarmové zprávě
Elektrické připojení: Kruhový konektor M12x1, 5pin
Krytí: IP65 / IP67
Shoda: CE
Doplňkové parametry
| Kategorie: | Vřetenové GHM |
|---|---|
| Záruka: | 2 roky |
