Senseca XPT800 Zvukoměr třídy 1 a spektrální analyzátor

Detailní popis produktu

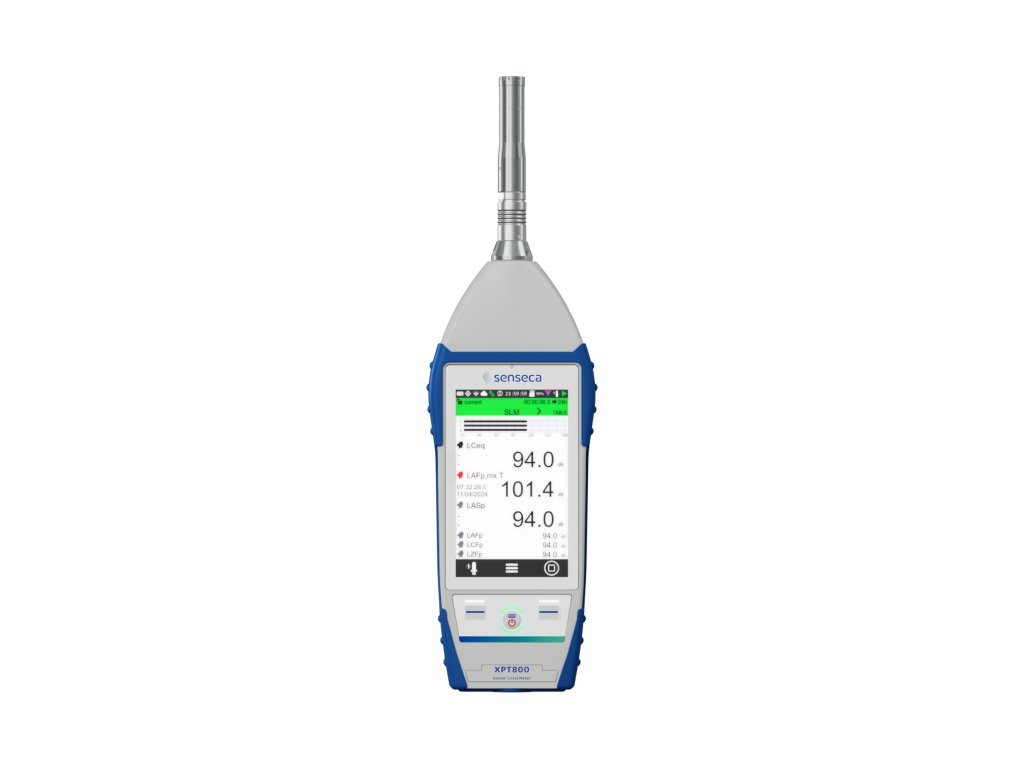

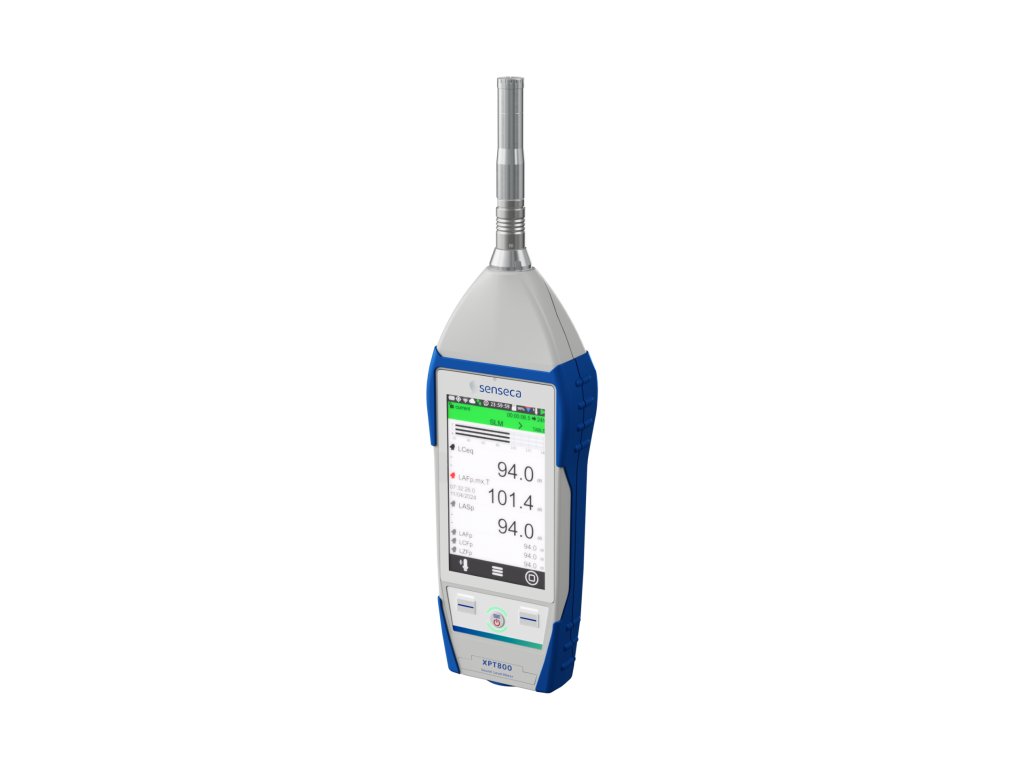

Senseca XPT 800  Zvukoměr třídy 1 a spektrální analyzátor

HIGHLIGHTS:

• Kompaktní a lehký
  Ergonomický design pro ovládání jednou rukou umožňuje snadnou přepravu
  a použití na různých místech, což usnadňuje posouzení hluku na místě.
• Vysoká přizpůsobivost
  Vyměnitelné mikrofony s automatickou identifikací (Sensor Digital Interface).
  Široká škála aplikací v jediném upgradovatelném přístroji.

• Vylepšené možnosti zpracování zvuku
  Automatické detektory impulzivity a tonality.

• Velký barevný dotykový displej
  4,3” dotykový displej s živými barvami.

• Nekompromisní odolnost
  Robustní materiály pro drsné polní podmínky.

• Rozmanité možnosti uložení dat měření
  Interní úložiště od 4 GB na eMMC, μSD nebo externí USB flash disk.

• Bezproblémová (i bezdrátová) konektivita
  Přenos dat a dálkové ovládání.
  Vestavěná rozhraní Wi-Fi, 4G, LAN, USB-C, RS232/485.

• Vysoký dynamický rozsah
  Dynamický rozsah přesahující 125 dB pro přesné měření v tichém i hlučném
  prostředí.

• Dlouhá výdrž baterie
  Interní dobíjecí baterie s inteligentní správou napájení.
  Podporuje více než 24 hodinové nepřetržité měřicí kampaně.

• Automatická identifikace událostí
  Bezobslužné monitorování hluku s automatickým nahráváním zvuku.

• Pokročilé možnosti spouštění a záznamu (protokolování) dat
  Jedinečné funkce záznamu dat (protokolování) a pokročilá logika spouštění
  záznamu s detekcí překročení mezí v širokém rozsahu úrovní a spektrálních
  emisních masek.

• Měření vibrací (vibrační diagnostika)
  Vstup pro tříosé snímače vibrací.

POPIS PRODUKTU

XPT800 je nejstarší člen a technický nejvyspělejší-špičkový model rodiny ručních zvukoměrů třídy 1, spektrálních (frekvenčních) analyzátorů a měřičů vibrací z řady přístrojů Expert Line.

Je založen na škálovatelné platformě (systém má schopnost dynamicky měnit své parametry podle aktuálních potřeb), kterou lze přizpůsobit rostoucím požadavkům akustických profesionálů. Potřeby přesnosti, vysokého výkonu a snadného použití byly uspokojeny díky použití nejnovějších technologií a pečlivému vyhodnocení návrhů odborníků v oboru.

Špičková kvalita a výkon poskytují specialistům na akustiku kompletní a spolehlivý nástroj pro všechny hlavní sektorové aplikace, od okolního hluku a akustiky budov přes hodnocení rizik na pracovišti až po laboratorní a průmyslové analýzy výrobků.

VLASTNOSTI

MARKET-LEADING METROLOGICKÁ VÝKONNOST

Špičková přesnost s dynamickým rozsahem 125 dB a minimální vlastní hladinou hluku.

TŘÍDA 1 PODLE NORMY IEC 61672:2013

Vysoká přesnost a soulad s mezinárodními standardy zajišťují, že shromážděná data jsou přesná a spolehlivá, což podporuje shodu s předpisy.

VYLEPŠENÍ UŽIVATELSKOU ZKUŠENOSTÍ

Uživatelsky přívětivé rozhraní. Intuitivní interakce s uživatelem prostřednictvím gest podobných smartphonu; možnost ovládání funkcí i pomocí 3tlačítkové klávesnice.

SNADNÁ KONFIGURACE

Omezte výrazně složité konfigurace na místě pomocí interních přizpůsobitelných nebo továrních aplikací.

PŘEHLEDOVÁ INFORMACE

Stavový řádek poskytuje okamžitou vizuální zpětnou vazbu o základních stavech přístroje a snižuje potřebu uživatelů procházet nabídkami.

AKTUALIZACE FIRMWARE

Zvyšují výkon a stabilitu přístroje. Přinášejí nové vlastnosti a funkce. Aktualizace firmwaru OTA (over-the-air).

Hodnocení hluku v prostředí

Monitoring městského hluku: Vyhodnocení hlukového znečištění v městském prostředí za účelem podpory městského plánování a opatření ke kontrole hluku. Monitoring na staveništi: Měření vlivu hluku na okolní prostory a zajištění dodržování hlukových předpisů při výstavbě. Studie hluku v obytných oblastech: Posouzení a zmírnění hladiny hluku v obytných oblastech za účelem zlepšení životních podmínek a veřejného zdraví.

Stavební akustika

Profesionální hodnocení akustiky budov: Ideální pro architekty, inženýry a akustiky provádějící hodnocení hluku, testy zvukové izolace a měření doby dozvuku v budovách.

Pracovní hluk a vibrace

Posouzení expozice: Pomáhá při hodnocení úrovní expozice hluku a vibracím za účelem ochrany veřejného zdraví a bezpečnosti, zejména na pracovištích a v obytných oblastech. Robustní konstrukce těla přístroje a ovládání i přes klávesnici v náročných prostředích. Hodnocení průmyslového hluku: Slouží monitoringu a řízení hladiny hluku v průmyslovém prostředí s cílem chránit zdraví pracovníků a dodržet předpisy.

Testování hlučnosti produktů

Vylepšení kvality produktu: Zajišťuje, že produkty splňují normy pro hladinu hluku, čímž se zvyšuje spokojenost zákazníků a kvalita produktů. Shoda s předpisy: Pomáhá výrobcům dodržovat hlukové předpisy a zajišťuje hladký vstup na trh. Efektivní testovací proces: Zefektivňuje proces testování hluku pomocí dat v reálném čase, nepřetržitého monitorování a komplexních analytických nástrojů. Všestranné aplikace: Vhodné pro širokou škálu produktů a testovacích prostředí, nabízí flexibilitu a přizpůsobivost.

Správa dat

Data uložená v nových zvukoměrech XPT800 a XPT801 jsou manuálně archivována* nebo automaticky synchronizována (pouze s možností Push pro XPT80x přes zařízení Wi-Fi, LAN nebo 4G) v cloudové službě prostřednictvím webové aplikace NS Storage.

Data uložená a organizovaná v pracovních prostorech chráněných přístupovými pověřeními může vlastník pracovního prostoru prohlížet jako grafy a tabulky prostřednictvím jakéhokoli zařízení vybaveného webovým prohlížečem připojeným k internetu a lze je exportovat v textovém formátu.

Vlastníci pracovních prostorů mohou svá data sdílet s jakýmkoli uživatelem tím, že přidělí, například spolupracovníkovi, konkrétní (odvolatelná) oprávnění pro používání jednoho nebo více pracovních prostorů.

Data v pracovních prostorech jsou přímo přístupná prostřednictvím softwaru NS-ENS a lze je stáhnout a lokálně archivovat pro analýzu.

TECHNICKĚ ÚDAJE

Vstupy  mikrofon:

   MC800: pro volné pole ½”, citlivost 50 mV/Pa; 0 V; IEC 61094-4 WS2F; 3,15 Hz až 20 kHz

   MP800: předzesilovač, automatická detekce modelu a kalibračních dat

   SDI (Sensor Digital Interface), automatická elektrická kalibrace CTC (automatic electric calibration)

Vstupy  akcelerometr:

   tříosý IEPE (integrovaný elektronický piezoelektrický senzor), 4pinový kruhový push-pull konektor

Měřicí rozsahy (s mikrofonem MC800 a předzesilovačem MP800):

   dynamický rozsah: >125 dB

   lineární provozní rozsah:

   A (1 kHz)   20 dB – 137 (140 pk)

   C   22 dB – 137 (140 pk)

   Z   25 dB – 137 (140 pk)

Frekvenční vážení:    A, C + B nebo Z (uživatelská volba), všechna 3 vážení současně

Časové konstanty:    simultánně Fast, Slow, Impulse, Peak

Průměrování:   lineární, exponenciální, klouzavé, max, min

Parametry*: Lp, Leq, LIeq, SEL, Leqmov (klouzavý), Lmin/max, Lpeak, Level diff. (i.e. LCeq-LAeq), LUp, LUeq (uživatelský mezi dvěma vybranými pásmy), LAFT, LAFTeq (TaktMax) , LPER(Lden, Ldn, Lday, Levening, Lnight ), Lp1/1, Lp1/3, Leq1/1, Leq1/3, Leqmov 1/1, Leqmov 1/3, Ln (0.1%-99.9%), Lnmov, Ln1/1, Ln1/3, pL, pL1/3

* Další podrobnosti o parametrech měření naleznete v uživatelské příručce

Spektrální analýza:

   oktávová:         v reálném čase, oktávová pásma 1/1, 8 Hz až 16 kHz, IEC 61260-1:2014

v reálném čase, třetinooktávová pásma 1/3, 6,3 Hz až 20 kHz, IEC 61260-1:2014

   FFT (1):             v reálném čase, FFT a současně třetinooktávová pásma 1/3 (specifikace TBA)

Kritéria měření šumu:   NC, NR, RNC, RC

Doba dozvuku:   kalkulace T60 (1)

Srozumitelnost: STI/STIPA ⁽¹⁾

Statistická analýza:   širokopásmová a spektrální: 7xLn (Lin a Mov), volitelné úrovně percentilu (0,1 % až 99,9 %); distribuce pravděpodobnosti/kumulativní distribuční funkce (CDF)

Audio (zvuk):

záznam zvuku:  režim: nepřetržitý, manuální nebo spouštěný událostí / rozlišení: 16, 24 nebo 32bitové / zvukové pásmo: 10, 20 kHz / formát: nekomprimovaný WAV nebo komprimovaný ADPCM ⁽¹⁾

přehrávání (Playback): zabudovaný kodek pro generování zvukového signálu / kanály pro přehrávání zvuku (Playback): Generator, Trace (.wav) nebo Measurement (Mic input) / Playback Mic nebo Mic-filtered (volitelně Wide Band A, C, Aux nebo 1/3 band) pro přehrávání zvuku z mikrofonního vstupu

Řízení/ovládání měření: start, stop, pauza, reset, zpětné vymazání, pokračování, označení události, manuální nahrávání zvuku; časovač měření: od 1 s do 23:59:59 hod

Kalibrace akustika: ruční nebo automatická (detekce tónů) / historie (archiv) kalibrací: datum/čas, korekce dB / volné pole, náhodný výskyt, korekce prostředí a štítu

Měření vibrací ⁽¹⁾ tříosé měření vibrací:

   vystavení vibracím přenášeným na ruce člověka (podle ISO 5349)

   vystavení vibracím přenášeným z pevných povrchů na celé tělo člověka (podle ISO 2631-1)

   vystavení celého těla člověka celkovým vibracím a rázům v budovách (podle ISO 2631-2)

Spouštění:

   širokopásmové: jednoduché nebo vícenásobné (OR/AND) na širokopásmových úrovních, rozdíl úrovní, Ln, Lmov

   spektrální: na oktávových maskách 1/1 nebo 1/3 / jednoduché – režim všech pásem / upravitelné maximální, minimální prahové hodnoty (soubory ve formátech MAN nebo JSON)

Detekování hluku:

   tónového hluku ⁽¹⁾        automatická identifikace podle DM 16/03/1998 a ISO1996-2

   impulzního hluku ⁽¹⁾     automatická identifikace podle DM 16/03/1998

Ukládání dat:

   na fyzické médium: vložená flash paměť eMMC 4 GB a vložená paměťová micro SD karta až 64 GB; USB flash paměť

   do cloudu: nahrání do služby cloudového úložiště (NS-Storage); manuálně nebo automaticky (Push)

   do archivu: seznam, náhled a graf s funkcí zoom uložených dat; ruční nahrání dat do cloudové služby NS-Storage

Záznam dat: periody záznamu (intervaly vzorkování): nezávisle krátká, standardní, reportovací

   krátká perioda: 10 ms

   standardní periody: 100/200/500 ms a 1 s

   reportovací periody: 10/20/30 s, 1/2/5/10/20/30/60 min

   události: spouštěné širokopásmové, oktávové, Ln hodnoty

   souhrny: průběžné, denní integrace

Náhledy displeje:

SLM 6: uživatelsky volitelných parametrů se snadno čitelnými číselnými údaji --- rozdíl úrovní (volitelný) --- sloupcový    graf 3 širokopásmových úrovní --- zobrazení alarmů při překročení limitů

Číselné tabulky: širokopásmové parametry, váhy a časové konstanty, vše paralelně: hodnoty Inst, Average, Max-Min /// 7 úrovní širokopásmových percentilů Ln, pohyblivé úrovně Ln, 7 frekvenčních pásem Ln 1/1 nebo 1/3 oktávy /// spektrum: Inst, Min, Max, Avg, Mov, Ln /// překročení: pokračující překročení /// počet výskytů (SLM, značky, zvuk)

Frekvenční spektrum: histogramy 1/1 nebo 1/3 oktávy: až 4, volitelné /// číselné hodnoty a pozice kurzoru /// tři histogramy širokopásmových hodnot A, C, Z, User v závislosti na uživatelském nastavení /// časové konstanty: Lin, Fast nebo Slow /// druhy: Inst, Mov, Avg, Max, Min, Rep-Avg, Rep-Max, Rep-Min, Evn-Avg, Evn-Max, Evn-Min

Časová historie (záznam): současné zobrazení až 4 stop volitelných parametrů /// 3 sloupce širokopásmových hodnot A, C, Z, U /// zobrazení barevných ikon alarmů při překročení limitů /// 5 vodorovných pruhových indikátorů událostí (1x Audio a 4x Event) /// polohovatelný grafický kurzor s indikací času a úrovně

Statistiky⁽¹⁾: grafy distribuce pravděpodobnosti/kumulativní distribuční funkce (CDF) /// Ln versus frekvenční pásma (histogram)

Displej 4,3” dotykový barevný TFT displej, 480 x 800 px, vysoký jas, čitelnost na slunci, adaptivní jas

Ovládací tlačítka:  1x tlačítko ON/OFF/MENU (ENTER) s RGB podsvícením /// 2x funkční tlačítko s bílým podsvícením /// vícebarevný indikátor stavu

Baterie: typ Li-Ion polymerová (Li-Pol) “dobíjecí baterie” 3,7 V /// 9000 mAh /// s ochranným modulem baterie (PCM), doba provozu >24 h / 1 nabití

Bezdrátové připojení:

   Wi-Fi vestavěný modul Wi-Fi (IEEE 802.11 b/g/n), pro webovou komunikaci a synchronizaci času

   GSM (1) vestavěný modul 4G-LTE modemu, pro webovou komunikaci a synchronizaci času

Hardware interface:

USB-C konektor USB-C, OTG 2.0, pro připojení paměťových médií (MS) a komunikačních zařízení (CD)

Ethernet konektor RJ45, 10/100 Ethernet, pro webovou komunikaci a synchronizaci času

Aux konektor RJ12; pomocný konektor pro externí zařízení jako Meteo stanice (Meteo rozhraní (1))

Audio I/O konektor Jack Ø 3,5 mm, 4pinový: pro výstup zvuku výstup AC napájení/spouštění externích I/O

Sdílení polohy GPS ⁽¹⁾ sdílení polohy, synchronizace času

Rozměry a hmotnost: 304 x 86 x 38 mm /// hmotnost: 505 g (včetně baterií) /// pouzdro odolné proti prachu a vodě (stupeň krytí IP 54) /// otvor se závitem 1/4” pro upevnění ke stativu

Provozní podmínky: teplota: -10 °C ... +50 °C /// vlhkost: 25 % ... 90 % RV

Jazyk angličtina, italština (další TBA)

Systémové informace a aktualizace firmware:

   stavový řádek displeje: baterie, GPS, připojení Wi-Fi/LAN/4G, úroveň připojení ke Cloudu, Uload/Dload, upozornění, datum/čas, aktivní paměťové médium, zbývající kapacita paměti, přetížení/nedostatečné zatížení, záznam zvuku, režim aktivního měření

ukazatel stavu: stav nabití baterie [%], teplota přístroje [°C], tlak [hPa], dobíjecí napětí, temperovací teplota [°C]

upgrade FW/doplňků: aktualizace FW a stažení nových doplňků přes konektor USB-C nebo bezdrátově přes Over-the-air (OTA) (1)

Akustické standardy:

IEC Zvukoměry: IEC 61672-1 (2013) třída 1

IEC 60651 (1979) s dodatkem 1 (1993-02) a dodatkem 2 (2000-10), typ 1

IEC 60804 (2000-10) typ 1

Oktávové a zlomkooktávové pásmové filtry: IEC 61260-1 (2014)

ANSI Zvukoměry: ANSI S1.4-1983 s dodatkem ANSI S1.4A-1985 typ 1 (zvukoměr)

ANSI/ASA S1.4-2014 třída 1

ANSI S1.43-1997 typ 1

Oktávové a zlomkooktávové pásmové filtry: ANSI/ASA S1.11-2014 část 1

Software:

   Desktopové aplikace:

   Noise Studio NS-ENS: analýza měření okolního hluku

   Noise Studio NS-SIS (1): analýza akustických vlastností budov (splnění požadavků na neprůzvučnost)

Webové aplikace:

 Noise Studio NS-Storage: ukládání a zobrazení naměřených dat

 Noise Studio NS-Monitor (1): vzdálená nebo lokální správa kompatibilních zařízení

 Poznámky (pro více informací kontaktujte obchodní oddělení): - některé funkce hardwaru a firmwaru mohou být podmíněny nákupem příslušných doplňků, - některé funkce a aplikace mohou být ve vývoji (plánované) a dostupné později (TBA = “to be announced” ~ „bude oznámeno“), - specifikace se mohou bez upozornění změnit.

⁽¹⁾ Plánovaná funkcionalita (FFT = rychlá Fourierova transformace)
