Senseca PRO 921 Ruční multifunkční měřicí přístroj pro digitální měřicí sondy (1 vstup) a termočlánkové snímače teploty (2 vstupy)

Detailní popis produktu

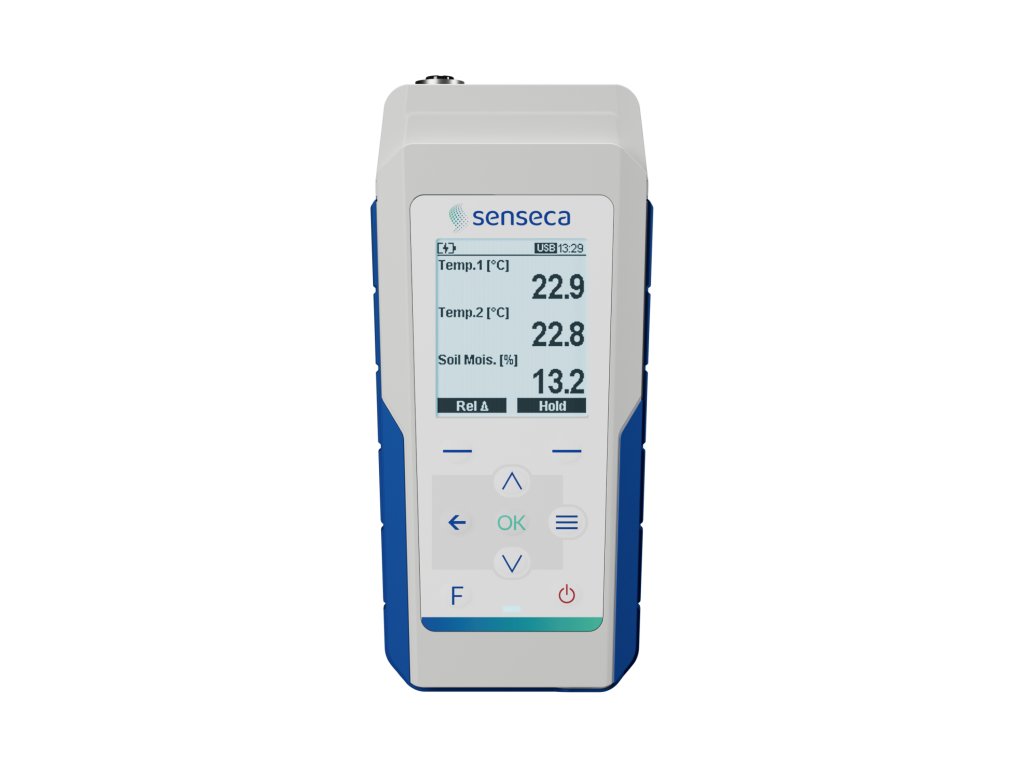

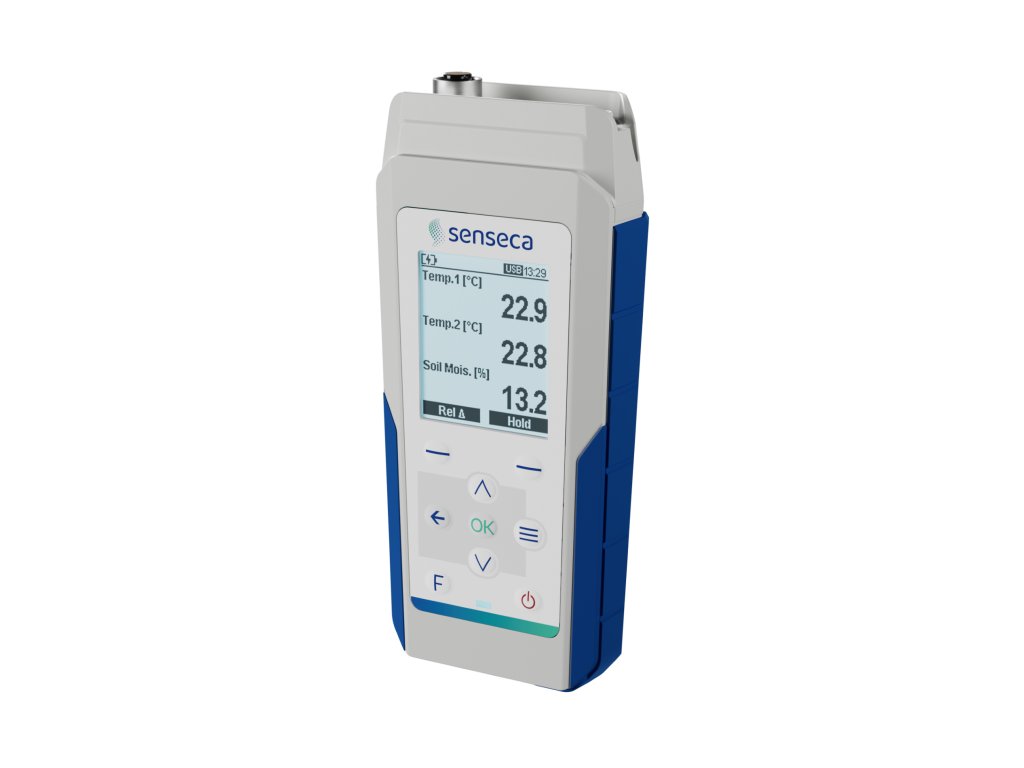

Senseca PRO 921 je vysoce kvalitní profesionální ruční multifunkční měřicí přístroj pro digitální měřicí sondy (1 vstup) a termočlánkové snímače teploty (2 vstupy)

Všeobecné informace PRO 921/925:

HIGHLIGHTS:

• 2 vstupy pro termočlánkové snímače teploty např. povrchové snímače typu K
• 1 vstup pro širokou škálu vyměnitelných digitálních sond DX např. relativní vlhkosti, kvality vnitřního vzduchu, tlaku
• podsvícený dot matrix/clear text LCD displej, vícejazyčný
• live chart zobrazení
• datový záznamník s možností načítání souborů přes USB (pouze PRO 925)
• vestavěná sklopná opěrka a magnet pro flexibilní provoz
• vodotěsný, IP 67, s výjimkou termočlánkových vstupů
• volitelně dostupné kalibrační certifikáty DAkkS/ACCREDIA

POPIS PRODUKTU

PRO 921/925 jsou vysoce kvalitní profesionální multiparametrové ruční měřiče s bohatou sadou funkcí, vysokou robustností a komfortem obsluhy pro bezpečné
a spolehlivé použití v aplikacích HVAC.

PRO 925 má funkci záznamu dat (datový logger).

Ochrana proti pádům a nárazům z nich činí perfektní volbu pro použití v terénu; integrovaná výklopná opěrka zase pomáhá při laboratorním použití.

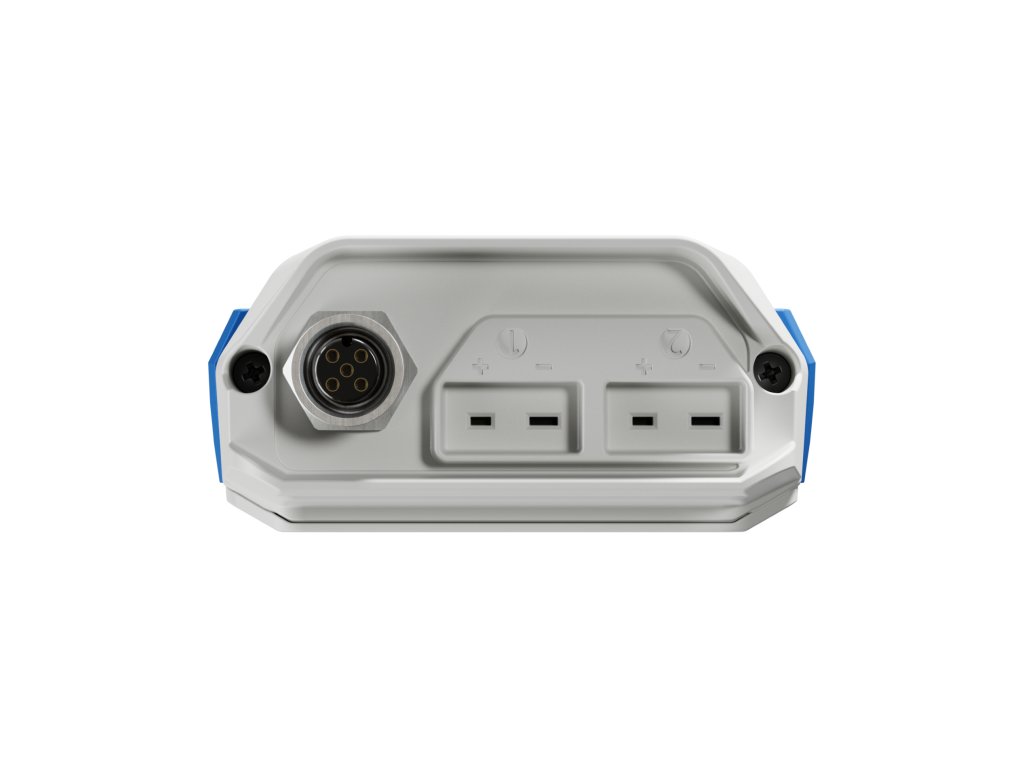

Inovativní kombinace vybavenosti přístrojů A) dvěma termočlánkovými vstupy pro použití ekonomických termočlánkových snímačů teploty a B) jednoho konektoru
M12 pro připojení vysoce kvalitních digitálních senzorů DX splňuje praktické požadavky kombinovaných měření, jako je povrchová nebo diferenční teplota
a tlak (HVAC) nebo povrchová teplota a klima/vlhkost (měření budov a energie).

VLASTNOSTI

Displej

Záznam dat (jen PRO 925)

Velká kapacita paměťového úložiště: až 1 milion dat ukládaných na základě souborovém systému. Zaznamenaná data jsou ukládána do CSV souborů, které lze snadno zobrazit připojením přístroje k PC přes USB port: PC identifikuje přístroj jako velkokapacitní paměťové zařízení, data lze číst a vyhodnocovat bez dalšího nezbytně nutného softwaru. Automatický záznam dat s nastavitelnou hodnotou cyklu záznamu. Přístroj integruje hodiny reálného času: datum a čas každé zaznamenané sady dat jsou uloženy.

Alarm

Přístroj je vybaven funkcí poplachu s nastavitelnou horní a dolní mezí měřených hodnot a volitelnou hysterezí. Při překročení prahových hodnot dojde k indikace poplachu na LCD displeji a aktivaci bzučáku.

KONFIGURACE & MĚŘENÍ

Měřicí sondy pro termočlánkové vstupy

Vysoce přesné kompenzované termočlánkové vstupy jsou určeny k připojení snímačů teploty typu K buď jako páru pro diferenční měření (například v systémech
vytápění nebo chlazení) nebo k připojení rychle reagujících povrchových snímačů, přičemž termočlánkové snímače jsou zde vhodnější než snímače odporové.

Měřicí sondy pro vstup DX

Přístroj komunikuje s měřicími sondami řady DX digitálně, což umožňuje použití sond s delšími připojovacími kabely (až 10 m). Široká škála dostupných digitálních sond umožňuje měřit teplotu, tlak (absolutní, relativní a diferenční), vlhkost (relativní, absolutní, rosný bod a další vypočtené veličiny), fotoradiometrické veličiny, kvalitu vnitřního vzduchu (index CO2 a VOC) a půdní vlhkost. Automaticky rozpoznatelné digitální sondy jsou dodávány z výroby kalibrované s interně uloženými kalibračními daty, což umožňuje jejich výměnu bez nutnosti rekalibrace. PC konektivita

PC konektivita

Statistiky měřených dat

Zaznamenávají se MIN, AVG (průměr) a MAX hodnoty měření všech kanálů.
Uživatel může tyto statistické informace vymazat a zahájit nový statistický záznam /výpočet.

Napájení

Napájení ze 4 ks alkalických baterií velikosti AA, nízkoenergetický design a nastavitelná funkce automatického vypnutí zajišťují dlouhou provozuschopnost
přístroje. Pro trvalý provoz lze přístroj také napájet přes jeho port USB C. Lze použít jakýkoli standardní napájecí adaptér 5 Vdc nebo USB port počítače.
Nastavitelná funkce podsvícení LCD umožňuje další úsporu energie.

Ergonomie

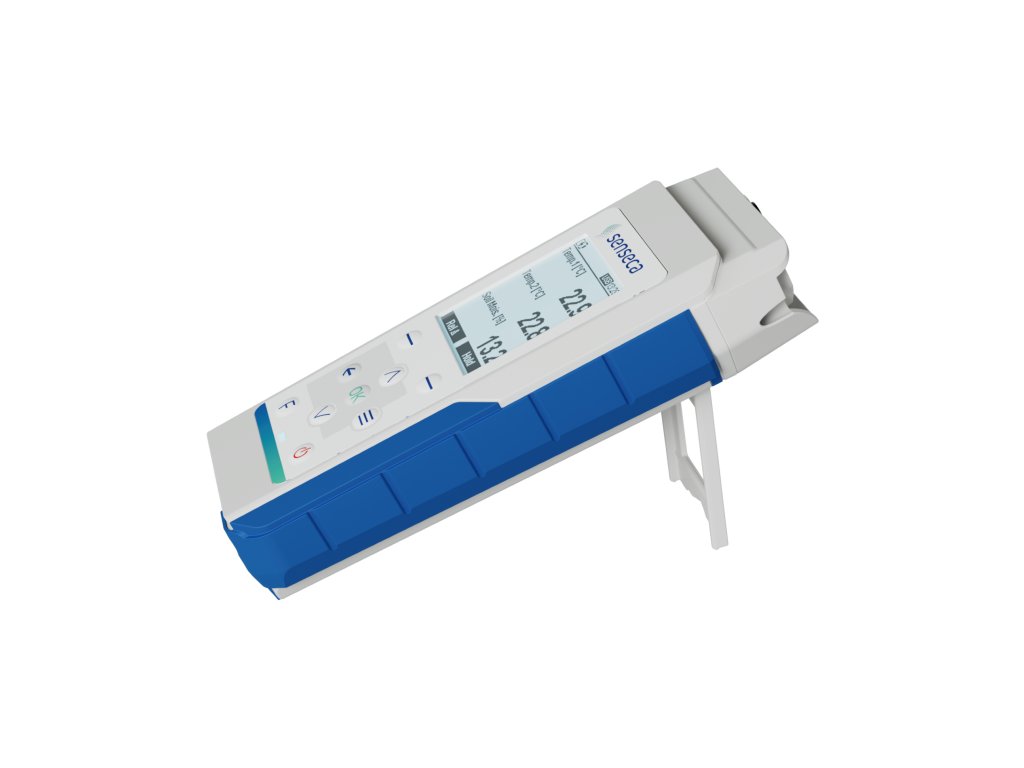

Konstrukce přístroje umožňuje jeho ovládání jednou rukou. Vestavěná sklopná opěrka usnadňuje jeho použití na stole. Boční gumová ochrana nabízí jeho bezpečný úchop při použití v terénu.

Specifikace měření

Vstupy:

   2x termočlánek typ K: -220,0…+1372,0 °C / -364,0…+2501,6 °F

   1x digitální DX: konektor M12 pro digitální sondy DX

Rozlišení:

   Teplota: 0,1 °C / 0,1 °F (s DX sondou: 0,01°C)

   digitální DX: podle specifikace dané sondy

Přesnost

   teplota: ±(0,2 °C + 0,2 % z měřené hodnoty) ± 1 číslice

   digitální DX: podle specifikace dané sondy

Teplotní kompenzace termočlánků: automatická kompenzace měření teploty studeného konce

Přesnost teploty studeného konce: ±0,3 °C

Četnost měření:

   teplota: 4 měření/s

   digitální DX: 1 měření/s

Dlouhodobý drift teplota: ±0,1 °C/rok

Všeobecná specifikace

Kapacita paměti (pouze PRO 925): až 1 milion datových sad na základě souborového systému, každá datová

sada obsahuje datum/čas a hodnotu měření, data jsou uložena v suborech formátu CSV

Typ záznamu dat (pouze PRO 925): automatický s ručním start/stop, jednorázový záznam (stisknutím tlačítka)

Interval záznamu dat (pouze PRO 925): 1, 5, 10, 15, 30 s / 1, 2, 5, 10, 15, 20, 30 min / 1 hod

Hodiny reálného času: uživatelsky nastavitelný RTC, max. drift 1 min/měsíc při 25 °C

Displej: 140 x 160 podsvícený dot matrix LCD s viditelnou plochou 42 x 50 mm a vícenásobným výběrem obrazovek měření:

• 1 hodnota velkými číslicemi
• víceřádkový displej
• statistická data (Min/Avg/Max)
• zobrazení grafu

Uživatelský interface: vícejazyčný (de, en, it, fr, es)

PC konektivita: přes USB C port přístroje, jako velkokapacitní paměťové zařízení

Napájení: 4x alkalická baterie velikosti AA nebo externích 5 Vdc přes USB C (síťový zdroj nebo PC USB port)

Proudový odběr: 18 mA typ.

Výdrž baterií:  >150 h typ. při trvalém provozu

Funkce Auto-Power off: uživatelsky nastavitelná, při externím napájení automaticky deaktivovaná

Provozní podmínky:

   -5…50 °C

   0…85 % RV (nekondenzující)

Skladovací teplota: -25…65 °C (bez baterií)

Stupeň krytí:  IP 67 (vyjma termočlánkových vstupů), IK 04

Rozměry: 170 x 78 x 38 mm

Hmotnost: cca 350 g

Pouzdro: ABS, TPE (ochrana boků), polyester (čelní panel)

Objednací kódy a čísla

Připojitelné digitální měřicí sondy

Teplota

Všeobecná specifikace

Senzor: Pt100 (drátem vinutý senzor)

Měřicí rozsah: -196 … +500 °C

Rozlišení: 0,01 °C

Přesnost:

±0,05 °C (T = 0 °C)

±0,1 °C (0 °C ≤ T ≤ 100 °C)

±0,2 °C (-50 °C ≤ T < 0 °C, 100 < T ≤ 250 °C)

±0,3 °C (T = ve zbývajícím rozsahu)

Reakční doba (T63): 3 s

Výstup: rozhraní DX-Sensor

Odběr proudu: <1 mA typ.

Připojení: 4pólový konektor M12

Rozměry jímka snímače: Ø 3 mm L = 300 mm (jiné délky na vyžádání), délka rukojeti: 98 mm, připojovací kabel: Ø 4 mm, L = 2 m (jiné délky na vyžádání)

Hmotnost: cca 110 g s připojovacím kabelem 2 m

Materiál jímky snímače: AISI 316, rukojeť: polyamid (PA6-GF30), připojovací kabel: PVC (-20 ... +105 °C)

Stupeň krytí: IP 67

Relativní vlhkost a teplota

Senzor RV: kapacitní, s teplotní kompenzací

Senzor T: Pt100

Měřicí rozsah RV: 0 … 100 %

Měřicí rozsah T: -40 … +125 °C (DX 310) / -50 … +160 °C (DX 311)

Rozlišení RV: 0,01 %

Rozlišení T: 0,01 °C

Přesnost RV:  ±1,2 % (0 … 85 %) / ±2 % (85 … 100 %) při T = 0 … 50 °C

                      (1,5 + 1,5 % z měřené hodnoty) ve zbývajícím rozsahu T

Přesnost T: ±0,1 °C ± 0,1 % z měřené hodnoty

Reakční doba RV: 10 s (10 ... 80 % RV, rychlost vzduchu =2 m/s, konstantní teplota)

Dlouhodobý drift RV: ±0,5 % RV/rok

Dlouhodobý drift T: ±0,03 °C/rok

Vypočítávané veličiny:  Rosný bod - Teplota vlhkého teploměru – Absolutní vlhkost - Specifická vlhkost - Objemový poměr – Měrná entalpie - Parciální tlak vodní páry - Teplota ojínění - Tlak nasycení páry pro vodu - Tlak nasycení páry pro led

Pracovní podmínky DX 310: -40 … +80 °C / 0 … 100 % RV

Pracovní podmínky DX 311: -50 … +160 °C / 0 … 100 % RV

Výstup: rozhraní DX-Sensor

Odběr proudu: <1 mA typ.

Připojení: 4pólový konektor M12

Rozměry DX 310: Ø 14 x 114,8 mm (jímka: Ø 14 x 101 mm)

Rozměry DX 311: jímka Ø 14 x 132 mm, délka rukojeti: 98 mm

Hmotnost DX 310: cca 20 g

Hmotnost DX 311: cca 100 g s připojovacím kabelem 2 m

Materiál jímka a ochranná hlavice: PBT

Materiál rukojeť (DX 311): polyamid (PA6-GF30)

Materiál připojovací kabel (DX311): PVC

Kvalita vzduchu VOC

Senzory:

   T / RV CMOS

   tlak piezorezistivní

   CO2 nedisperzní infračervený (NDIR)

   VOC metaloxidový film (tenká vrstva)

Měřicí rozsahy:

   T -20 … +80 °C

   RV 0 … 100 %

   tlak 300 … 1250 hPa

  CO2 0 … 5000 ppm

  VOC 1 … 500 (bezrozměrné číslo)

Rozlišení

   T 0,1 °C

   RV 0,1 %

   tlak 0,1 hPa

   CO2 1 ppm

   VOC 1

Přesnost T: ±0,1 °C (20 … 60 °C) / ±0,2 °C (ve zbytku rozsahu)

Přesnost RV: ±2 % (0 … 80 % RV) / ±3 % (80 … 100 % RV) při T = 10 … 50 °C

Přesnost tlak: ±0,5 hPa (300 … 1100 hPa při -20…65 °C)

Přesnost CO2: ±(50 ppm + 3 % z měřené hodnoty) při 25 °C a 1013 hPa

Přesnost VOC: relativní kvalitativní měření

Teplotní drift tlak: ±0,75 Pa/°C (0 … 55 °C / 700 … 1100 hPa)

Teplotní drift CO2: 1 ppm/°C (-20 … 45 °C)

Dlouhodobý drift T: <0,03 °C/rok

Dlouhodobý drift RV: <0,25 % RV/rok

Dlouhodobý drift tlak: ±0,33 hPa/rok

Dlouhodobý drift CO2: 5 % z měřené hodnoty/5 let

Reakční doba T / RV: 10 s (T63 při proudění vzduchu 1 m/s)

Reakční doba CO2: <120 s (T90 při proudění vzduchu 2 m/s)

Pracovní podmínky: -20 … +60 °C, 0 … 95 % RV nekondenzující (*)

Výstup: rozhraní DX-Sensor

Odběr proudu: <6 mA typ

Připojení: 4pólový konektor M12

Rozměry: 177 x 30 x 19 mm

Hmotnost: cca 45 g

Materiál: ABS

Tlak

Senzor: MEMS

Měřicí rozsahy:

   diferenční tlak: od ±2,5 hPa do ±700 kPa,

   absolutní tlak: 0…200 kPa, podle zvoleného modelu

Rozlišení: podle zvoleného modelu

Přesnost: ±0,5 % měřicího rozsahu při 25 °C

Celková chyba: ±2,5 % měřicího rozsahu (to platí pro celý teplotně kompenzovaný rozsah měření)

Doba zahřívání: 2,3 ms

Dlouhodobá stabilita: <1 % FS/rok

Kompenzace teploty: 0 … +50 °C

Pracovní podmínky pro měření T / RV: -25 … +85 °C / 0 … 95 % RV nekondenzující

Skladovací teplota: -40 … +125 °C

Přetížitelnost: přetlak 3násobek FS

Průtržný tlak: destrukční tlak 6násobek FS

Výstup: rozhraní DX-Sensor

Připojení k přístroji:  4pólový konektor M12, k procesu: nátrubky pro hadice 6 x 1 mm (vnitřní Ø 4 mm) a 8 x 1 mm (vnitřní Ø 6 mm), 2 vstupy pro diferenční snímače tlaku nebo 1 vstup pro snímač absolutního tlaku

Rozměry: Ø 21,7 x 62 mm

Hmotnost: cca 74 g

Materiál: nerezová ocel

Stupeň krytí: IP 65

Vlhkost půdy

DX 721-L02-P obj. č. 487434

Senzory půdní vlhkost: vysokofrekvenční reflektometr TDR

měřicí plocha: 110 x 30 mm x 1,6 mm

teplota: IC

Měřicí rozsah půdní vlhkost: 0 ... 60 % VWC (objemový obsah vody) s omezenou přesností až 100 % WC

Měřicí rozsah teplota: -40 … +80 °C

Rozlišení půdní vlhkost: 0,1 % VWC

Rozlišení teplota: 0,1 °C

Přesnost půdní vlhkost: typ. ±3 %, podle typu půdy

Přesnost teplota: typ. ±0,2 °C, max. ±0,4 °C, v celém rozsahu

Pracovní podmínky: -40 … +80 °C, 0 … 100 % RV

Výstup: rozhraní DX-Sensor

Odběr proudu: průměr 0,5 mA typ.

Připojení: kabelem s 4pólovým konektorem M12

Rozměry sonda: 182 mm x 30 mm x 12 mm

Rozměry měřicí plocha: 110 x 30 mm x 1,6 mm

Délka připojovacího kabelu: 2 m nebo 5 m

Hmotnost: cca 95 g s připojovacím kabelem 2 m, cca 150 g s připojovacím kabelem 5 m

Materiál v kontaktu s půdou: sklo-epoxidový laminát FR4 / rukojeť: Luran / šrouby z nerezové oceli / připojovací kabel: PVC

Foto-radiometrie

DX 611-L02   obj. č. 486775

digitální fotometrická sonda pro měření osvětlenosti, kabel 2 m

DX 621-L02   obj. č. 486776

digitální radiometrická sonda pro měření intenzity ozáření, kabel 2 m

DX 631-L02   obj. č. 486777

digitální kvantově-radiometrická sonda pro měření toku fotonů v poli chlorofylu PAR, kabel 2 m

DX 641-UVA-L02   obj. č. 486778

digitální radiometrická sonda pro měření intenzity ozáření ve spektrálním rozsahu UVA, kabel 2 m

Osvětlenost (lux)

Měřicí rozsahy: 0,10 ...199,99 / 200,0 …1999,9 / 2000 …19999 / 20000 ...400000

Rozlišení: 0,01 / 0,1 / 1 / 10

Spektrální rozsah: v souladu se standardní fotopickou křivkou V(λ)

(teplotní koeficient) f6(T) <0,05 % K

Nejistota kalibrace: <4 %

f'1 (soulad s fotopickou křivkou V(λ)) <6 %

f2 (odezva dle kosinova zákona) <3 %

f3 (linearita) <1 %

f4 (chyba čtení přístroje) <0,5 %

f5 (únava) <0,5 %

Třída B

Posun (drift) za 1 rok: <1 %

Referenční standard: CIE n°69 – UNI 11142

Intenzita ozáření (w/m2)

Měřicí rozsahy: 0,0010 ...1,9999 / 2,000 … 19,999 / 20,00 … 199,99 / 200,0 … 1999,9

Rozlišení: 0,0001 / 0,001 / 0,01 / 0,1

Spektrální rozsah: 400 ...1050 nm

Nejistota kalibrace: <5 %

f2 (odezva dle kosinova zákona) <6 %

f3 (linearita) <1 %

f4 (chyba čtení přístroje) ±1 číslice

f5 (únava) <0,5 %

Posun (drift) za 1 rok: <1 %

PAR (μmol/m2s)

Měřicí rozsahy: 0,10 …199,99 / 200,0 …1999,9 / 2000 … 10000

Rozlišení: 0,01 0,1 1

Spektrální rozsah: 400 … 700 nm

Nejistota kalibrace: <5 %

f2 (odezva dle kosinova zákona) <6 %

f3 (linearita) <1 %

f4 (chyba čtení přístroje) ±1 číslice

f5 (únava) <0,5 %

Posun (drift) za 1 rok: <1 %

VŠECHNY FOTO-RADIOMETRICKÉ SONDY

Výstup: UART (TTL 3.3V)

Napájení: 3,3 … 6,0 Vdc

Odběr proudu: <1 mA typ.

Připojení: fixně / kabelem s konektorem M12

Provozní teplota: 0 … +50 °C

Rozměry: Ø 59 x 45 mm

Hmotnost: cca 200 g

Materiál: eloxovaný hliník
