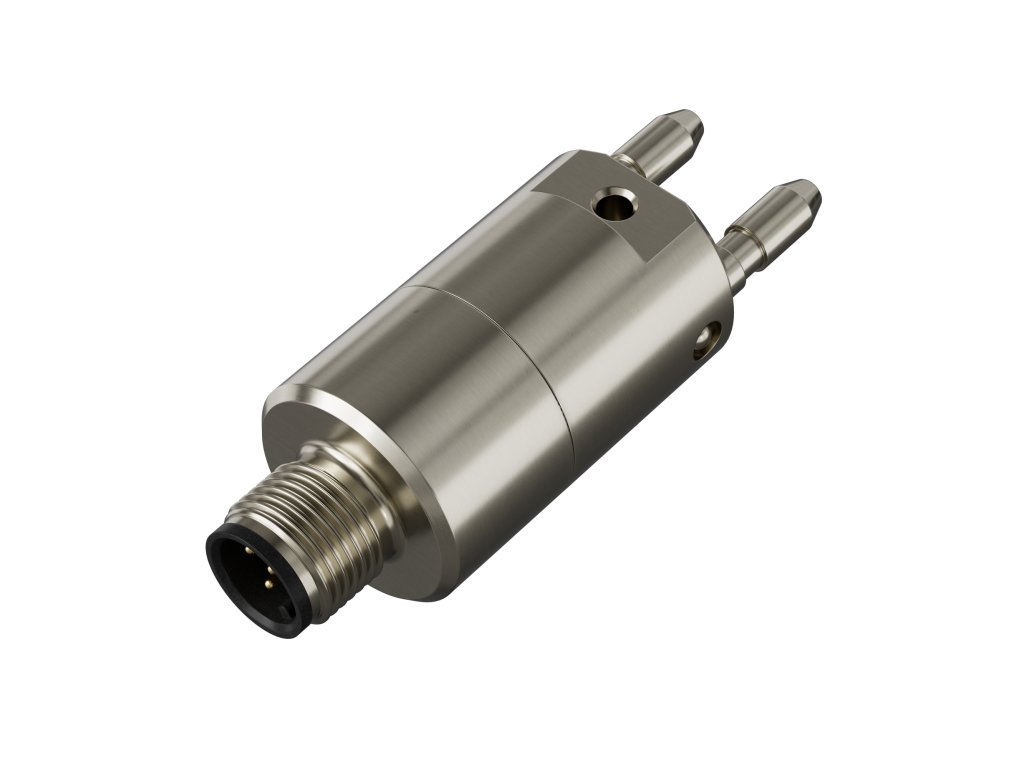

Senseca DX 210-20hPa-00-L01 Digitální snímač diferenčního tlaku -20,00 ... +20,00 mbar rel. s hadicovým připojením, určený pro plyny
Související produkty
Detailní popis produktu
Senseca DX210-20hPa-00-L0 Digitální snímač diferenčního tlaku -20,00 ... +20,00 mbar rel. s hadicovým připojením, určený pro plyny
TECHNICKÉ ÚDAJE
DX210-20hPa-00-L0:
Provedení: vyměnitelné, bez ztráty přesnosti
Měřicí rozsah: -20,00 ... +20,00 mbar rel.
Tlakové připojení: 2x přípojka pro hadice 6x1 mm (4 mm vnitřní) a 8x1 mm (6 mm vnitřní), diferenciální
Kalibrace: tovární kalibrace s protokolem o zkoušce
Elektrické připojení: 4pólový konektor M12A
Rozsah dodávky: Přístroj v kartonu, 1 m PVC propojovací kabel CABLE-M12-L01, zkušební protokol, datový list s návodem k obsluze
Senzor: MEMS tlakový senzor
Pracovní teplota: -25 ... +85 °C
Kompenzovaný teplotní rozsah: 0 ... +50 °C
Stupeň krytí: IP65
Pouzdro: nerezová ocel
VŠEOBECNÉ INFORMACE
DX 210 / DX 240 Digitální snímače tlaku s hadicovou přípojkou
- vyměnitelné, přesné
- určené pro přístroje PRO D01/D05/925/595
- nízká spotřeba energie
- robustní konektor pro standardní hadice Ø 6 mm
- kompaktní a pevné tělo z nerezové oceli
- rychlé a přesné měření: až 1000 hodnot/s
- teplotní kompenzace
- volitelně je k dispozici kalibrace s certifikátem DAkkS /ACCREDIA
POPIS
DX 210 a DX 240 jsou kompaktní digitální sondy absolutního a diferenčního tlaku určené pro ruční měřicí přístroje PRO D01/D05/925/595.
K dispozici jsou sondy pro různé rozsahy měření:
- DX 210–2,5 hPa: diferenční tlak ±2,5 hPa
- DX 210–20 hPa: diferenční tlak ±20 hPa
- DX 210–500 hPa: diferenční tlak ±500 hPa
- DX 210–200 kPa: diferenční tlak ±200 kPa
- DX 210–700 kPa: diferenční tlak ±700 kPa
- DX 240–200 kPa: absolutní tlak 0…200 kPa
Měření je pro vyšší přesnost teplotně kompenzováno.
Sondy se dodávají již zkalibrované z výroby a jsou tudíž připravené k okamžitému použití. Volitelně mohou být dodány s tovární kalibrací dle ISO 9001 nebo kalibračním certifikátem DIN EN ISO/IEC 17025 DAkkS/ACCREDIA.
Kalibrační data jsou uložena v elektronice sondy, takže sondy lze vyměňovat bez nutnosti jejich rekalibrace.
Sondy jsou zakončeny 5pinovým konektorem M12 „standard DX-Sensor“ připojitelným k multifunkčním přístrojům PRO-D0x a PRO 925/595.
TECHNICKÁ SPECIFIKACE
Typ senzoru MEMS (Micro-Electro-Mechanical Systems)
Měřicí rozsah: diferenční tlak: od ±2,5 hPa do ±700 kPa /// absolutní tlak: 0…200 kPa
Rozlišení: odvisí od typu sondy
Četnost měření *) (vzorkování):
režim Normal ("Normální"): 1/s
režim Fast ("Rychlý"): 1000/s (to se týká hodnot Min/Max/Avg, tudíž zobrazení dané křivky; aktualizace údajů na displeji: 1/s)
Přesnost: odvisí od typu sondy
Kompenzace teploty: v rozsahu 0…+50 °C
Provozní podmínky: -20…+85 °C / 0…95 % RV nekondenzující
Skladovací teplota: -20…+85 °C
Výstup: rozhraní DX-Sensor s konektorem M12
Konektor pro připojení k přístroji: 5pinový konektor M12
Odběr proudu (spotřeba):
režim Normal ("Normální"): 3,5 mA
režim Fast ("Rychlý"): 5,5 mA
Procesní připojení: nerezové nátrubkové tlakové přípojky pro hadice s vnějším Ø 6 mm a vnitřním Ø 4 mm
* sondy diferenčního tlaku DX 210: 2x tlaková přípojka
* sonda absolutního tlaku DX 240: 1x tlaková přípojka
Rozměry: Æ 21,7 x 62 mm
Hmotnost: cca 130 g
Materiál: nerezová ocel
Stupeň krytí: IP 65 (pro přesné měření udržujte měřicí vstup suchý)
Použití pouze vzduch a neagresivní suché plyny
*) Přepínání mezi režimy „Normální“ a „Rychlý“ se provádí v konfiguračním menu připojeného měřicího přístroje v parametru „Rychlost měření“. Ruční měřicí přístroje nabízejí tento parametr, tudíž podporují přepínání rychlosti měření, od verze firmwaru V1.3.0.0.
MĚŘICÍ KANÁLY (MĚŘENÉ A VYHODNOCOVANÉ VELIČINY) SOND
Název na displeji Popis
DX 210 DX 240
Pdif Pabs poslední naměřená hodnota
MinP MinP minimální naměřená hodnota za poslední sekundu *)
AvgP AvgP průměrná hodnota měření za poslední sekundu *)
MaxP MaxP maximální naměřená hodnota za poslední sekundu *)
*) Nezaměňujte hodnoty měřicích kanálů sond a hodnoty Min/Max/Avg ručních měřicích přístrojů.
Hodnoty Min/Max/Avg jsou uvedeny pro každý z měřicích kanálů sond zvlášť.
SPECIFIKACE SOND DIFERENČNÍHO TLAKU
|
Typ |
DX 210-2.5hPa |
DX 210-20hPa |
DX 210-500hPa |
DX 210-200kPa |
DX 210-700kPa |
|
Měřicí rozsah |
±2,5 hPa diff |
±20 hPa diff |
±500 hPa diff |
±2000 hPa diff |
±7000 hPa diff |
|
Rozlišení |
0,0001 hPa |
0,001 hPa |
0,1 hPa |
0,1 hPa |
1 hPa |
|
Maximální provozní tlak |
±25 hPa |
±200 hPa |
±1500 hPa |
±6000 hPa |
±21000 hPa |
|
Destrukční tlak |
±50 hPa |
±400 hPa |
±3000 hPa |
±12000 hPa |
±35000 hPa |
|
Přesnost typ. |
1,0 % FS |
0,5 % FS |
0,25 % FS |
0,25 % FS |
0,25 % FS |
|
Přesnost max. |
2,5 % FS |
1,5 % FS |
1,0 % FS |
1,0 % FS |
1,0 % FS |
|
Rozsah celkové chyby |
3,0 % FS |
2,0 % FS |
2,0 % FS |
2,0 % FS |
1,0 % FS |
SPECIFIKACE SOND ABSOLUTNÍHO TLAKU
|
Typ |
DX 240-200kPa |
|
Měřicí rozsah |
0 … 2000 hPa abs |
|
Rozlišení |
0,1 hPa |
|
Maximální provozní tlak |
±6000 hPa |
|
Destrukční tlak |
±12000 hPa |
|
Přesnost typ. při 25 °C |
0,5 % FS |
|
Přesnost max. při 25 °C |
1,5 % FS |
|
Rozsah celkové chyby |
1,5 % FS |
STANDARDNÍ PRODUKTY
PŘÍSLUŠENSTVÍ
Doplňkové parametry
| Kategorie: | Relativní tlak |
|---|---|
| Záruka: | 2 roky |
| EAN: | 4058175717458 |
