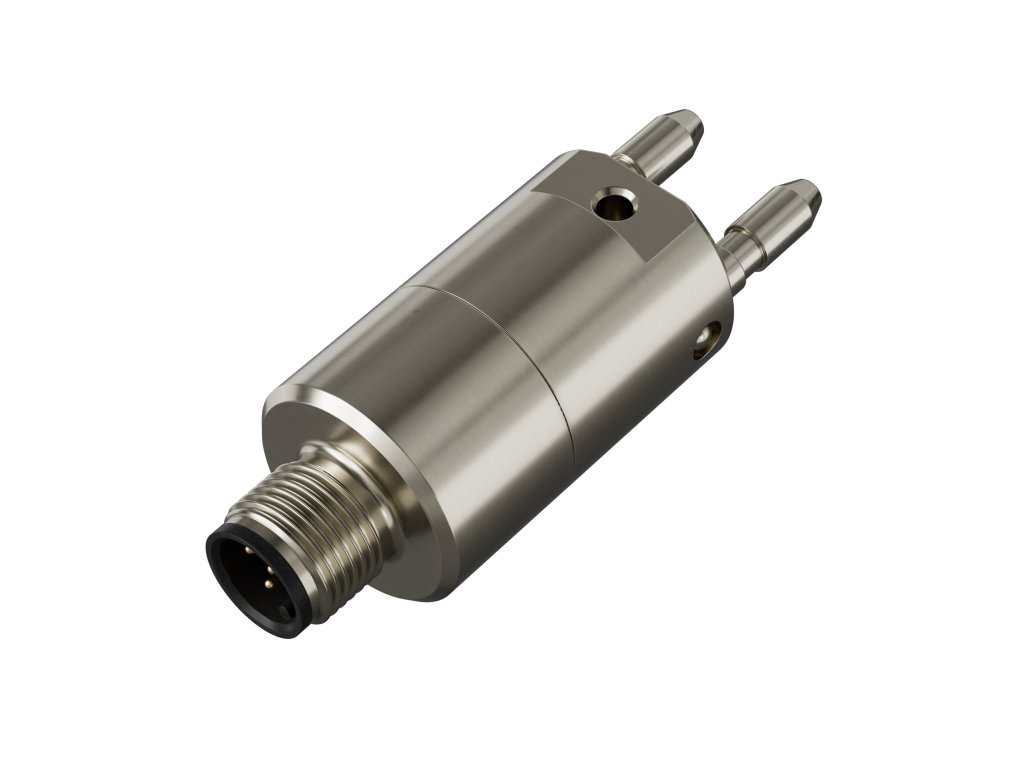

Senseca DX 210-500hPa-00-L01 Digitální snímač diferenčního tlaku -500,0 ... +500,0 mbar rel. s hadicovým připojením, určený pro plyny

Detailní popis produktu

Senseca DX210-500hPa-00-L01   Digitální snímač diferenčního tlaku -500,0 ... +500,0 mbar rel. s hadicovým připojením, určený pro plyny

TECHNICKÉ ÚDAJE

DX210-500hPa-00-L01:

Provedení: vyměnitelné, bez ztráty přesnosti

Měřicí rozsah: -500,0 ... +500,0 mbar rel.

Tlakové připojení: 2x přípojka pro hadice 6x1 mm (4 mm vnitřní) a 8x1 mm (6 mm vnitřní),  diferenciální

Kalibrace: tovární kalibrace s protokolem o zkoušce

Elektrické připojení: 4pólový konektor M12A

Rozsah dodávky: Přístroj v kartonu, 1 m PVC propojovací kabel CABLE-M12-L01,  zkušební protokol, datový list s návodem k obsluze

Senzor: MEMS tlakový senzor

Pracovní teplota: -25 ... +85 °C

Kompenzovaný teplotní rozsah: 0 ... +50 °C

Stupeň krytí: IP65

Pouzdro: nerezová ocel

VŠEOBECNÉ INFORMACE

DX 210 / DX 240 Digitální snímače tlaku s hadicovou přípojkou

• vyměnitelné, přesné
• určené pro přístroje PRO D01/D05/925/595
• nízká spotřeba energie
• robustní konektor pro standardní hadice Ø 6 mm
• kompaktní a pevné tělo z nerezové oceli
• rychlé a přesné měření: až 1000 hodnot/s
• teplotní kompenzace
• volitelně je k dispozici kalibrace s certifikátem DAkkS /ACCREDIA

POPIS

DX 210 a DX 240 jsou kompaktní digitální sondy absolutního a diferenčního tlaku určené pro ruční měřicí přístroje PRO D01/D05/925/595.

K dispozici jsou sondy pro různé rozsahy měření:

• DX 210–2,5 hPa: diferenční tlak ±2,5 hPa
• DX 210–20 hPa: diferenční tlak ±20 hPa
• DX 210–500 hPa: diferenční tlak ±500 hPa
• DX 210–200 kPa: diferenční tlak ±200 kPa
• DX 210–700 kPa: diferenční tlak ±700 kPa
• DX 240–200 kPa: absolutní tlak 0…200 kPa

Měření je pro vyšší přesnost teplotně kompenzováno.

Sondy se dodávají již zkalibrované z výroby a jsou tudíž připravené k okamžitému použití. Volitelně mohou být dodány s tovární kalibrací dle ISO 9001 nebo kalibračním certifikátem DIN EN ISO/IEC 17025 DAkkS/ACCREDIA.

Kalibrační data jsou uložena v elektronice sondy, takže sondy lze vyměňovat bez nutnosti jejich rekalibrace.

Sondy jsou zakončeny 5pinovým konektorem M12 „standard DX-Sensor“ připojitelným k multifunkčním přístrojům PRO-D0x a PRO 925/595.

TECHNICKÁ SPECIFIKACE

Typ senzoru        MEMS (Micro-Electro-Mechanical Systems)

Měřicí rozsah:   diferenční tlak:   od ±2,5 hPa do ±700 kPa /// absolutní tlak:   0…200 kPa

Rozlišení:   odvisí od typu sondy

Četnost měření *) (vzorkování):

   režim Normal ("Normální"):   1/s

   režim Fast ("Rychlý"):   1000/s   (to se týká hodnot Min/Max/Avg, tudíž zobrazení dané křivky;   aktualizace údajů na displeji:   1/s)

Přesnost:   odvisí od typu sondy

Kompenzace teploty:   v rozsahu 0…+50 °C

Provozní podmínky:   -20…+85 °C / 0…95 % RV nekondenzující

Skladovací teplota:   -20…+85 °C

Výstup:    rozhraní DX-Sensor s konektorem M12

Konektor pro připojení k přístroji:   5pinový konektor M12

Odběr proudu (spotřeba):

   režim Normal ("Normální"):   3,5 mA

   režim Fast ("Rychlý"):   5,5 mA

Procesní připojení:   nerezové nátrubkové tlakové přípojky pro hadice s vnějším Ø 6 mm a vnitřním Ø 4 mm

* sondy diferenčního tlaku DX 210:   2x tlaková přípojka

* sonda absolutního tlaku DX 240:   1x tlaková přípojka

Rozměry:   Æ 21,7 x 62 mm

Hmotnost:   cca 130 g

Materiál:   nerezová ocel

Stupeň krytí:   IP 65 (pro přesné měření udržujte měřicí vstup suchý)

Použití  pouze vzduch a neagresivní suché plyny

*) Přepínání mezi režimy „Normální“ a „Rychlý“ se provádí v konfiguračním menu připojeného měřicího přístroje v parametru „Rychlost měření“. Ruční měřicí přístroje nabízejí tento parametr, tudíž podporují přepínání rychlosti měření, od verze firmwaru V1.3.0.0.

MĚŘICÍ KANÁLY (MĚŘENÉ A VYHODNOCOVANÉ VELIČINY) SOND

Název na displeji              Popis

DX 210 DX 240

Pdif        Pabs       poslední naměřená hodnota

MinP     MinP      minimální naměřená hodnota za poslední sekundu *)

AvgP      AvgP      průměrná hodnota měření za poslední sekundu *)

MaxP     MaxP     maximální naměřená hodnota za poslední sekundu *)

*) Nezaměňujte hodnoty měřicích kanálů sond a hodnoty Min/Max/Avg ručních měřicích přístrojů.

   Hodnoty Min/Max/Avg jsou uvedeny pro každý z měřicích kanálů sond zvlášť.
