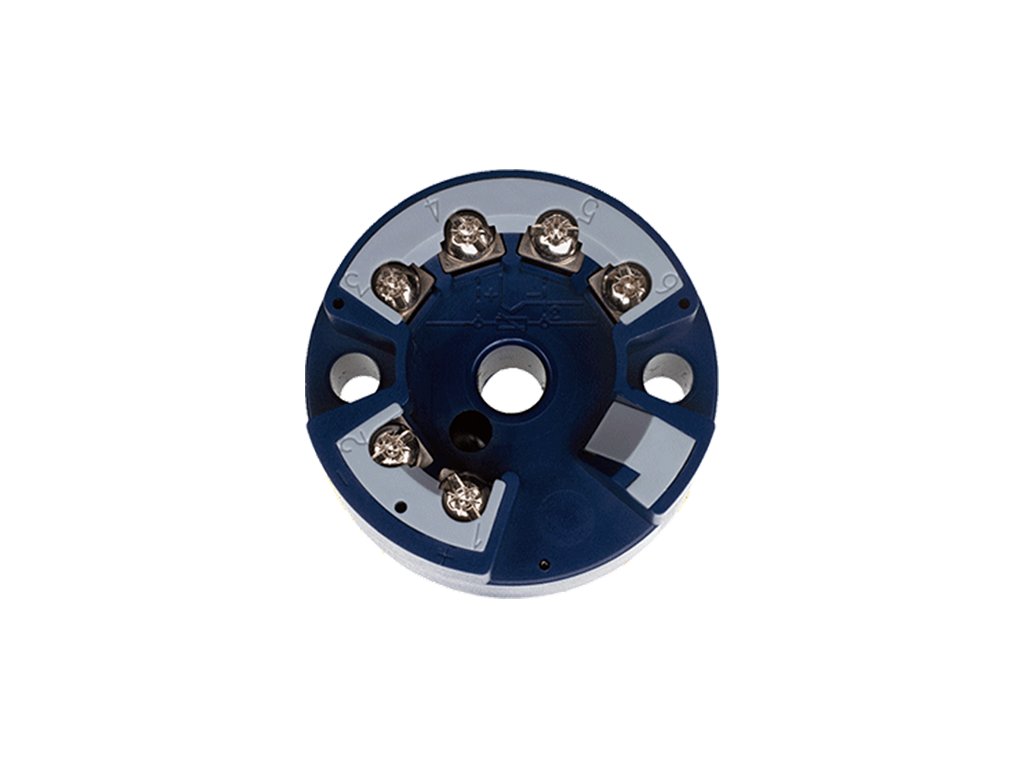

T03BU/WE Analogový převodník teploty Pt100 na výstup 0 ... 10 V, nastavený ve výrobě

Detailní popis produktu

VŠEOBECNĚ:

Převodník je určen pro průmyslové použití v kombinaci se snímači teploty se senzory Pt100 ve 2- nebo 3-vodičovém připojení. Převodník poskytuje lineární výstup hodnoty teploty v rozsahu 0 ... 10 V. Tyto převodníky v sobě spojují přesné digitální zpracování vstupního signálu s výhodou spolehlivého přenosu naměřených hodnot pomocí analogového výstupního signálu.

TECHNICKÉ ÚDAJE:

Měřicí vstup: Pt100 (dle ČSN EN60751)

Měřicí rozsah: -200 ... +850 °C

měřicí rozpětí: 40 ... 1050 K

počáteční hodnota měřicího rozsahu:

při rozpětí <75 K: -40, -20, 0, +20 nebo +40 °C

při rozpětí =75 K: ±50 °C

při rozpětí >75 K: ±(rozpětí * 0,2 + 35 °C)

Připojení senzoru: 2- nebo 3-vodičové

Měřicí proud: <0,5 mA

Max. odpor připojovacího vedení (3-vodič): 11 Ω / vodič

Četnost měření: nepřetržité měření jako u analogového signálu

Výstupní signál: 0 ... 10 V, 3-vodičová technika

Odezva na změnu teploty: ≤10 ms

Převodní charakteristika: teplotně lineární

Přesnost převodu: ±0,2 % FS

Přesnost nastavení: ≤ ±0,2 °C nebo ±0,2 % z měřicího rozpětí

Napájení UB: 15 ... 30 V DC

Vliv napájecího napětí: ±0,01 % FS / V

Povolená zátěž RL: RL ≥ 10 kOhm

Vliv zátěže: ≤ ±0,1 % FS

Provozní teplota: -40 ... +85 °C

Relativní vlhkost: 0 ... 95 % RV (nekondenzující)

Skladovací teplota: -40 ... +100 °C

Elektrické připojení: pomocí svorkovnice,

průřez připojovacích vodičů max. 1,75 mm²

Pouzdro: z polykarbonátu (PC),

určené pro vestavbu do hlavice typu B (dle DIN 43729)

Montážní poloha: libovolná

Rozměry: Ø 44 mm x 21 mm

Stupeň krytí: pouzdro: IP 54, svorkovnice: IP 00

Hmotnost: ~45 g
